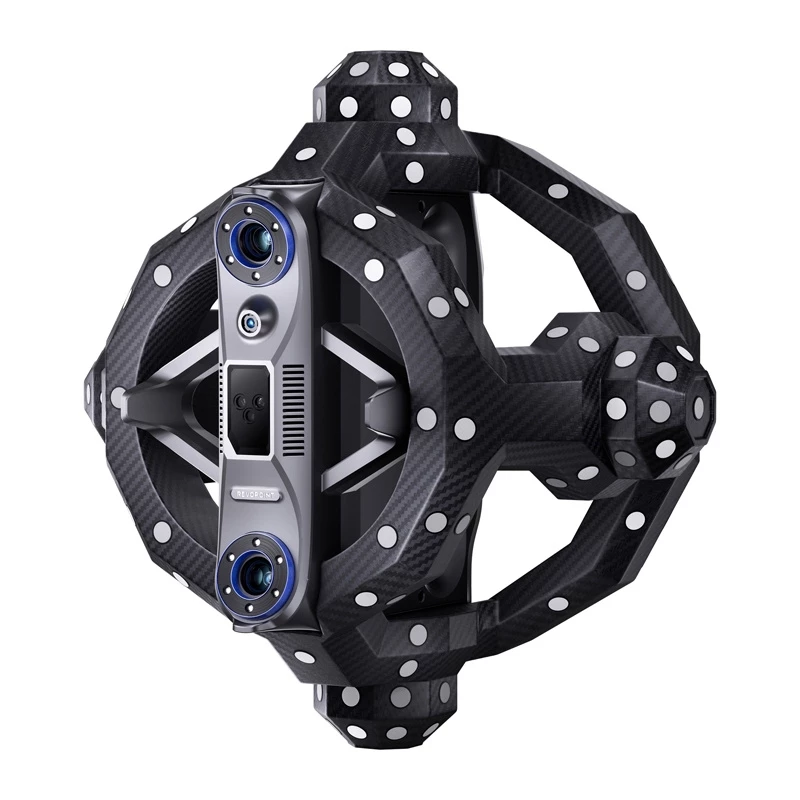

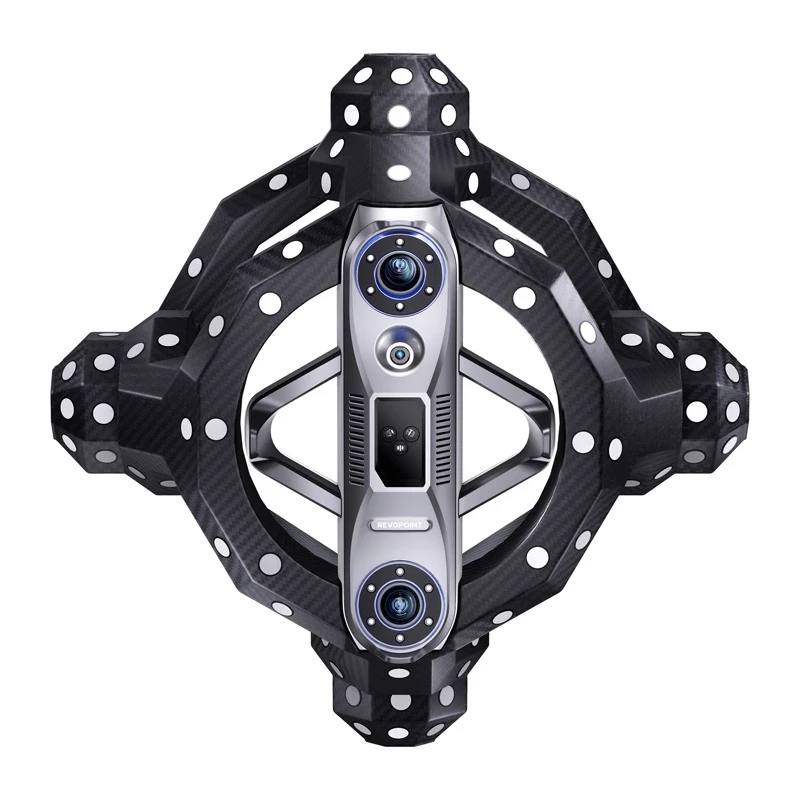

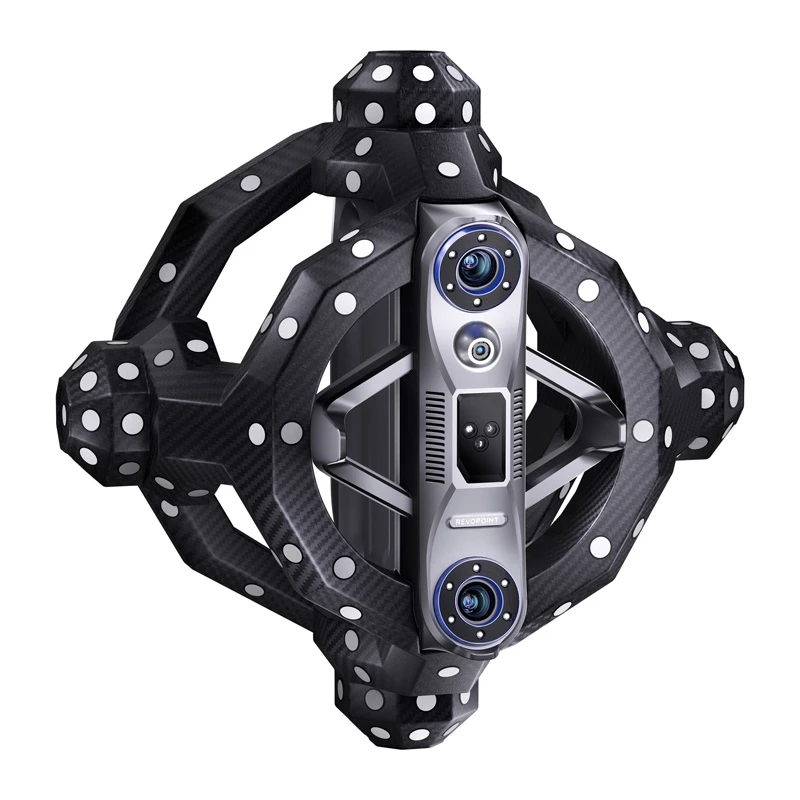

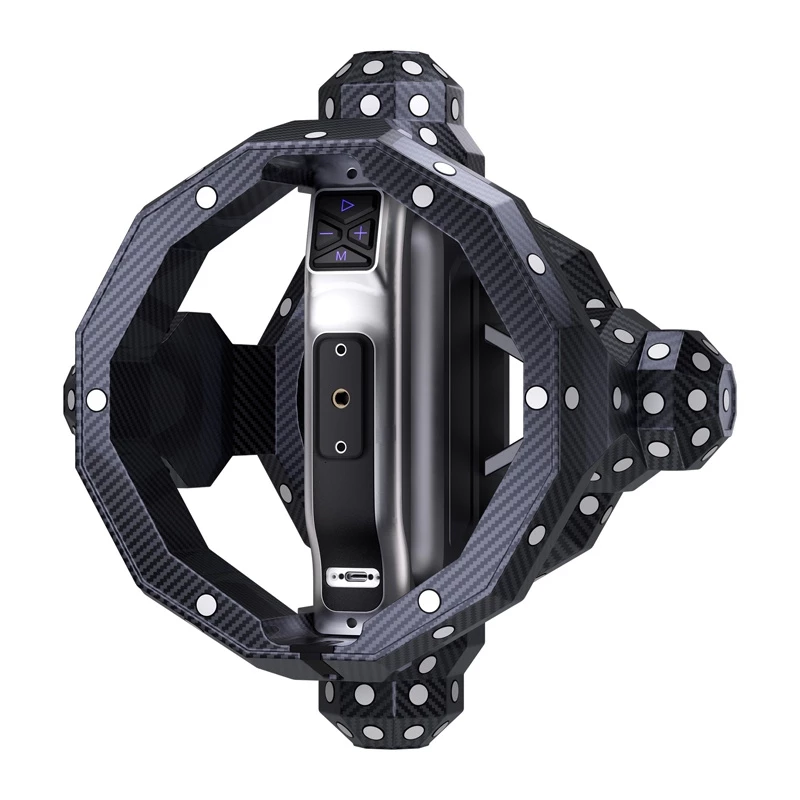

Revopoint Trackit optinis 3D skaitytuvas
Metrologinis tikslumas, visiškas mobilumas ir išmanusis objektų sekimas realiuoju laiku – „Revopoint Trackit“ yra visapusiška 3D skenavimo sistema, sujungianti 0,02 mm tikslumo optinį skaitytuvą su pažangiu erdvinio sekimo sekikliu. Ji skirta inžinieriams, CAD projektuotojams, kokybės kontrolės specialistams ir pramonės įmonėms. „Trackit“ užtikrina greitą, stabilų ir atkartojamą tiek mažų komponentų, tiek didelių objektų skenavimą – nereikia žymeklių. Integruota automatinio kalibravimo sistema, išmanieji kardaniniai lankstai ir speciali „Revo Trackit“ programinė įranga užtikrina didelį tikslumą ir patogumą įvairiose matavimo aplinkose.
Tikslumas be kompromisų
„Revopoint Trackit“ užtikrina 0,02 mm matavimo tikslumą ir iki 0,05 mm atstumą tarp taškų, leidžiantį atvaizduoti net smulkiausias paviršiaus detales. Už matavimą atsakingas gylio kamerų rinkinys, palaikomas mėlynų lazerių (30 linijų ir 1 viena linija), užtikrinantis didelį tikslumą ir stabilumą. Gauti duomenys gali būti eksportuojami populiariais formatais, tokiais kaip PLY, OBJ, STL, ASC, 3MF, GLTF ar FBX, tolesniam naudojimui projektavimo ir inžinerinėje programinėje įrangoje.
Greitis ir veikimo sklandumas
Sistema pasiekia iki 1 500 000 taškų per sekundę skenavimo greitį, leidžiantį efektyviai skaitmeninti objektą. Dėl išmanaus skaitytuvo judėjimo erdvėje sekimo galite dirbti sklandžiai – be žymeklių ir be būtinybės išlaikyti idealiai fiksuotą padėtį. Skenavimo su sekimu režimas leidžia realiuoju laiku registruoti skaitytuvo padėtį ir kampą, užtikrinant tikslų taškų debesų sujungimą net atliekant dinamiškus judesius.
Automatinis kalibravimas
„Revopoint Trackit“ optinis 3D skaitytuvas pašalina sudėtingą nustatymą, naudodamas du kardaninius lankstus su automatiniu kalibravimu (dviejų ašių kardaninė sistema). Sekiklis ir skaitytuvas automatiškai reguliuoja savo padėtį vienas kito atžvilgiu, užtikrindami pastovią matavimo sistemos geometriją. Kalibravimo procesą galima pradėti tiesiogiai programinėje įrangoje – sistema automatiškai atpažįsta kalibravimo matricas ir sinchronizuoja kamerų parametrus.
Pasiruošęs darbui bet kokioje situacijoje

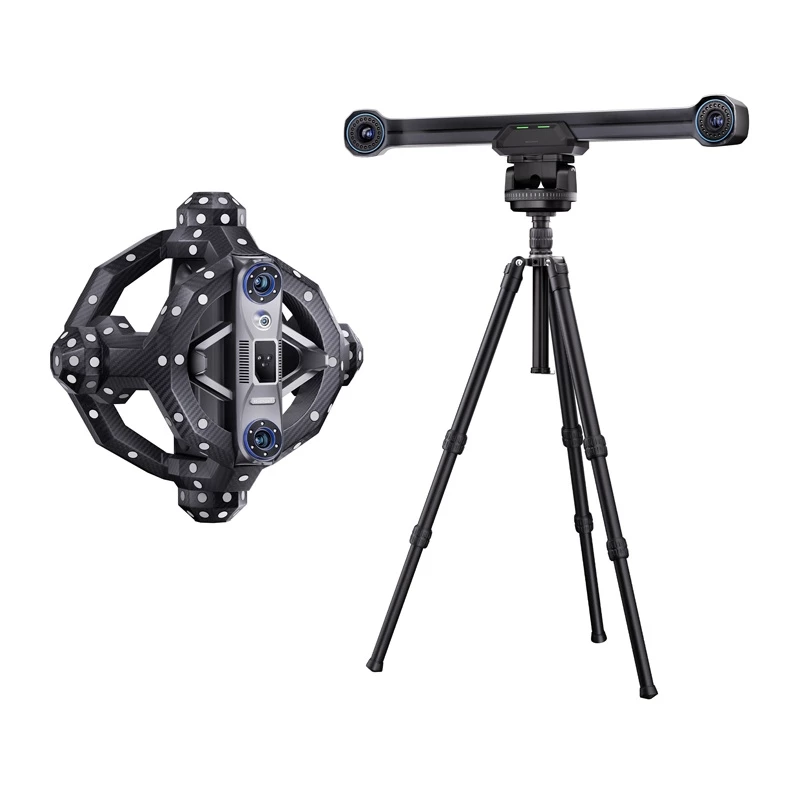

Tiek skaitytuvas, tiek sekiklis pagaminti iš lengvų, bet patvarių medžiagų – anglies pluošto rėmas ir polikarbonato korpusas užtikrina atsparumą mechaniniams pažeidimams ir ilgaamžiškumą. Prietaisai sveria atitinkamai 1,2 kg ir 1,8 kg, veikia temperatūrų diapazone nuo 0 iki 40 °C ir gali būti lengvai montuojami ant pridedamų trikojų. Viską transportuosite specialiuose transportavimo dėkluose su ratukais, todėl rinkinys išlieka visiškai mobilus ir paruoštas naudoti tiek metrologijos laboratorijoje, tiek pramoninėje aplinkoje ar dirbtuvėse.
Universalūs skenavimo režimai
„Revopoint Trackit“ siūlo kelis veikimo režimus, pritaikytus skirtingiems matavimo scenarijams. Skenavimo su sekimu režimu skenavimas atliekamas realiuoju laiku be žymeklių, kas puikiai tinka mažiems ir vidutinio dydžio objektams. Kelių padėčių skenavimas leidžia didelius modelius, pvz., kėbulo dalis ar mašinų dalis, padalyti į sekcijas ir automatiškai sujungti į vieną taškų debesį. Sudėtingiems paviršiams skirtas žymeklių skenavimo režimas, naudojant magnetinius arba lipnius žymeklius, kad padidėtų nuskaitymo stabilumas. Nepriklausomai nuo pasirinkto režimo, baigti modeliai gali būti išsaugomi populiariais PLY, OBJ, STL, ASC, 3MF, GLTF ar FBX formatais, skirtais naudoti CAD, CAM ir 3D programose.
Pažangi „Revo Trackit“ programinė įranga
„Revo Trackit“ programa yra viso skenavimo proceso valdymo centras. Ji leidžia automatiškai reguliuoti gylio kamerų ekspozicijas ir realiuoju laiku stebėti atstumą bei surinktų taškų kokybę. Taip pat galima pristabdyti skenavimą, patikrinti jo eigą ir bet kada tęsti darbą. Sistema automatiškai sujungia taškų debesis ir generuoja modelio tinklelį, o tai pagreitina galutinio failo paruošimą. Baigus skenavimą, galima lengvai sugeneruoti 3D modelį, atlikti pagrindinį tinklelio apdorojimą ir eksportuoti duomenis pasirinktu formatu.
Profesionalūs pritaikymai
„Revopoint Trackit“ sukurtas inžineriniams, pramoniniams ir projektavimo tikslams. Sistema puikiai tinka kokybės kontrolei ir metrologijai, leidžia atlikti tikslią geometrijos analizę ir komponentų formų atvaizdavimą. Tai taip pat vertingas įrankis atvirkštinėje inžinerijoje, leidžiantis skaitmeninti komponentus be techninės dokumentacijos. Jis atveria plačias galimybes prototipų kūrimui ir CAD projektavimui, palengvindamas realių objektų perkėlimą į skaitmeninę aplinką. Palaikydamas objektus nuo 10 mm iki 6 m dydžio, „Revopoint Trackit“ naudojamas pramonėje, taip pat techniniame švietime ar moksliniuose tyrimuose, pasižymėdamas dideliu tikslumu ir lanksčiu veikimu.
Įranga, pasiruošusi daugiau
Norint visiškai išnaudoti „Revopoint Trackit“ galimybes, rekomenduojama konfigūracija su „Windows 10“ arba „11“ (64 bitų), 12 kartos „Intel Core i9“ procesoriumi ar naujesniu, 64 GB RAM ir „NVIDIA RTX 4060“ vaizdo plokšte su 8 GB VRAM ar didesne. Prietaisas veikia tik su x86_64 architektūra ir reikalauja jungties per USB 3.0 ar naujesnę, kad būtų užtikrintas tinkamas perdavimo stabilumas ir sklandus apdorojimas skenavimo metu.
Komplekte:
- Sekiklis
- Skaitytuvas
- Kardaninis lankstas automatiniam sekiklio kalibravimui (dviejų ašių)
- Kardaninis lankstas automatiniam skaitytuvo kalibravimui (dviejų ašių)
- Trikojis sekikliui
- Trikojis skaitytuvui
- Trikojis kalibravimo lentelei
- Skaitytuvo adapteris
- Kalibravimo lentelė
- Kalibravimo strypas
- Maitinimo šaltinis
- PC laidas
- Skaitytuvo laidas
- Skaitytuvo kardaninio lanksto laidas
- Sekiklio kardaninio lanksto laidas
- Kabelių raiščiai
- Magnetiniai žymekliai
- Inkaro blokas (magnetinis)
- Pozicionavimo kilimėlis
- USB atmintinė
- Transportavimo dėklas sekikliui (su ratukais)
- Transportavimo dėklas skaitytuvui (su ratukais)
- Greito paleidimo vadovas, sertifikatas ir garantinė kortelė
Bendra
| Gamintojas | Revopoint |
|---|---|
| Modelis | TRACKIT |
Skaitytuvas
| Vieno kadro tikslumas | 0,02 mm |
|---|---|
| Atstumas tarp taškų (sujungus taškų debesis) | iki 0,05 mm |
| Skenavimo greitis | iki 1 500 000 taškų/sek. |
| Šviesos šaltinis | 30 mėlynų lazerinių linijų + 1 viena mėlyna lazerinė linija |
| Darbo diapazonas | 200–400 mm |
| Vieno skenavimo plotas (minimalus atstumas) | 160 × 70 mm, esant 200 mm |
| Vieno skenavimo plotas (maksimalus atstumas) | 320 × 215 mm, esant 400 mm |
| Svoris | 1,2 kg |
| Matmenys | 295 × 295 × 205 mm |
| Darbo temperatūros diapazonas | 0–40 °C |
| Palaikomi išvesties formatai | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Medžiaga | Rėmas: anglies pluoštas Korpusas: polikarbonatas |
Sekiklis
| Rekomenduojamas objektų dydžio diapazonas | 0,01–6 m |
|---|---|
| Tūrinis tikslumas (sekimo sistema) | 0,025 mm + 0,04 mm × L (m) |
| Darbo diapazonas | 1500–4000 mm |
| Minimalus sekimo kadras | 1304 × 1067 mm, esant 1500 mm |
| Maksimalus sekimo kadras | 3260 × 2845 mm, esant 4000 mm |
| Sekimo tūris | 11 m³ |
| Svoris | 1,8 kg |
| Matmenys | 686 × 115 × 111 mm |
| Sekimo dažnių juosta | Infraraudonųjų spindulių |
| Naudotojo perkalibravimas | Automatinis kalibravimas. Sekiklis turi automatinę kardaninio lanksto kalibravimo sistemą; skaitytuvui reikalingas rankinis kalibravimas. |
| Palaikomi priedai | Kalibravimo lentelė, kalibravimo strypas, dviejų ašių kardaninis lankstas automatiniam kalibravimui, inkaro blokas, didelis sukamas stalas |
Kaip naudoti
Laikykite skaitytuvą stabiliai ir judinkite jį aplink objektą, kad užfiksuotumėte visus matomus paviršius, išlaikydami pastovų atstumą ir perdengdami ėjimus patikimam sulygiavimui. Naudokite prietaiso sulygiavimo įrankius arba pridedamą programinę įrangą, kad užregistruotumėte kelis skenavimus ir sugeneruotumėte švarų tinklelį. Eksportuokite gautą taškų debesį ar tinklelį į pageidaujamą 3D apdorojimo ar CAD programinę įrangą tolesnei analizei, palyginimui ar modeliavimui.
Rekomendacijos
Geriausiems rezultatams pasiekti skenuokite išsklaidytoje, stabilioje šviesoje ir ant labai atspindinčių ar permatomų paviršių užpurkškite laikino matinio purškalo ar miltelių. Fiksuokite persidengiančius ėjimus įvairiais kampais, kad užtikrintumėte visišką aprėptį, ir prieš generuodami tinklelį bei eksportuodami naudokite skaitytuvo sulygiavimo funkcijas, kad sumažintumėte artefaktų.
