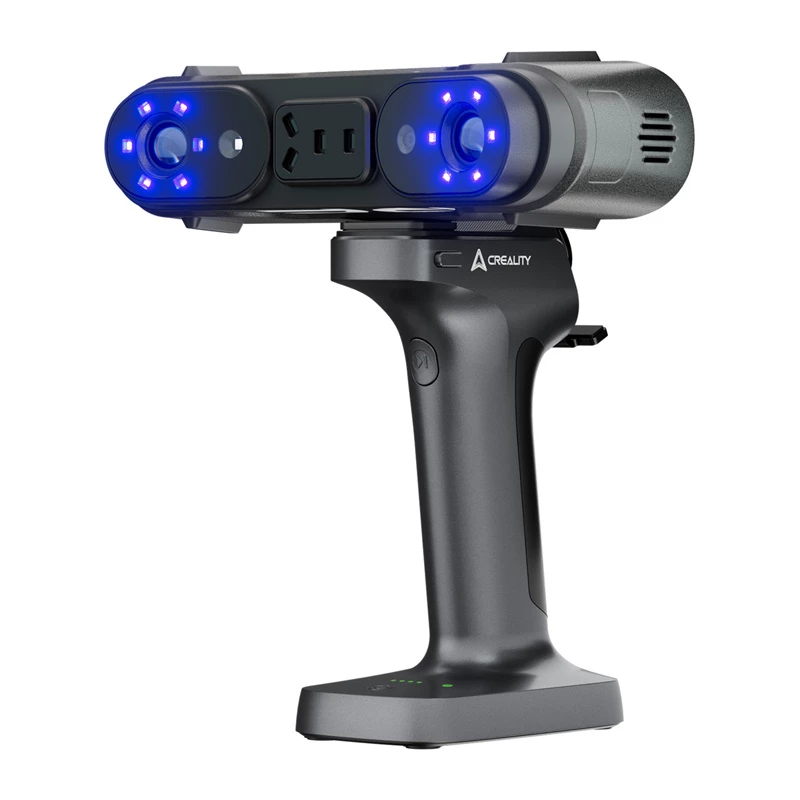

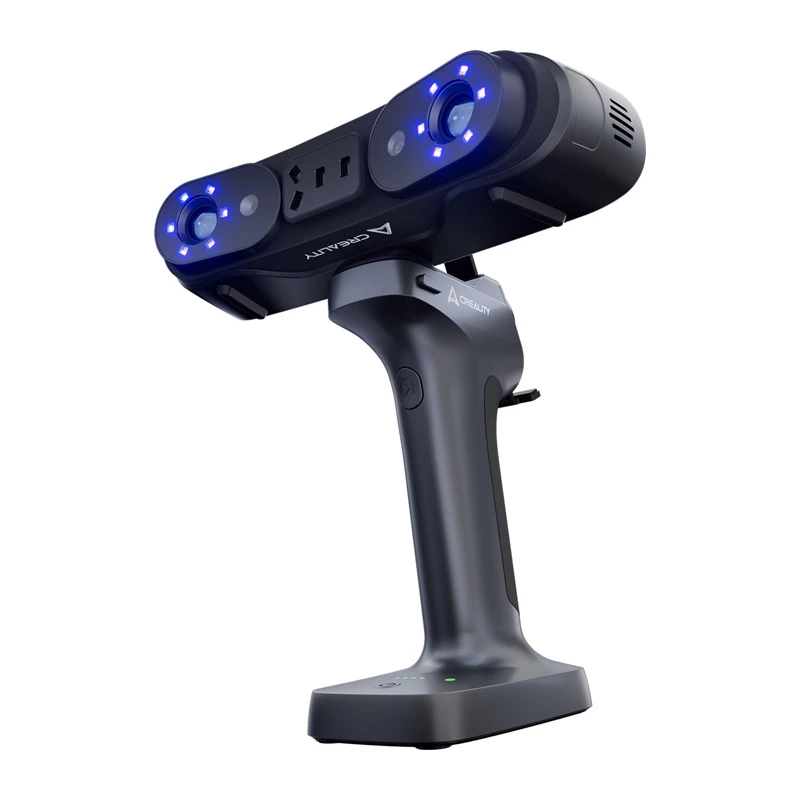

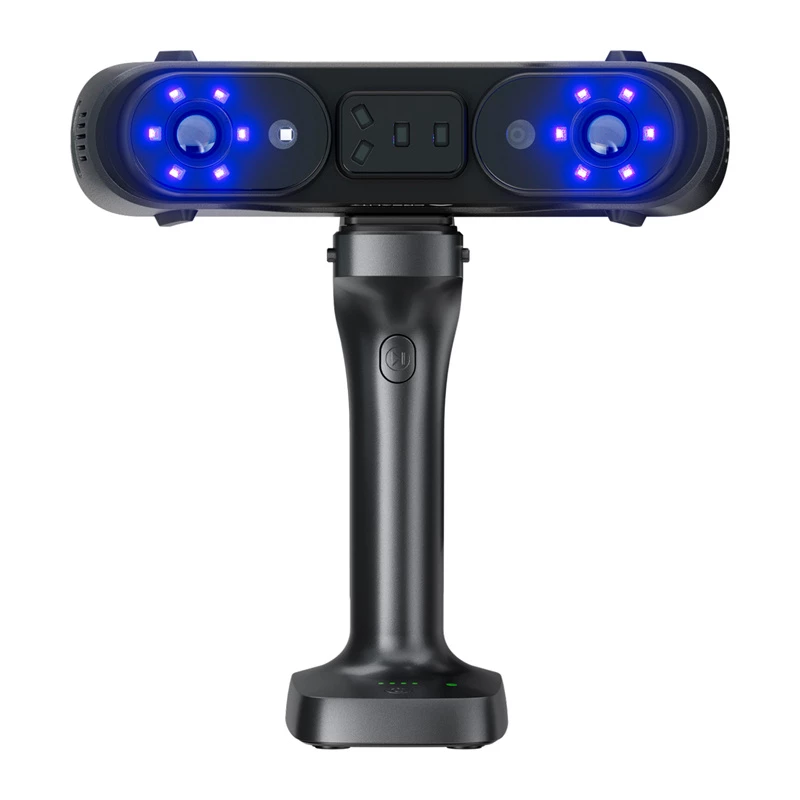

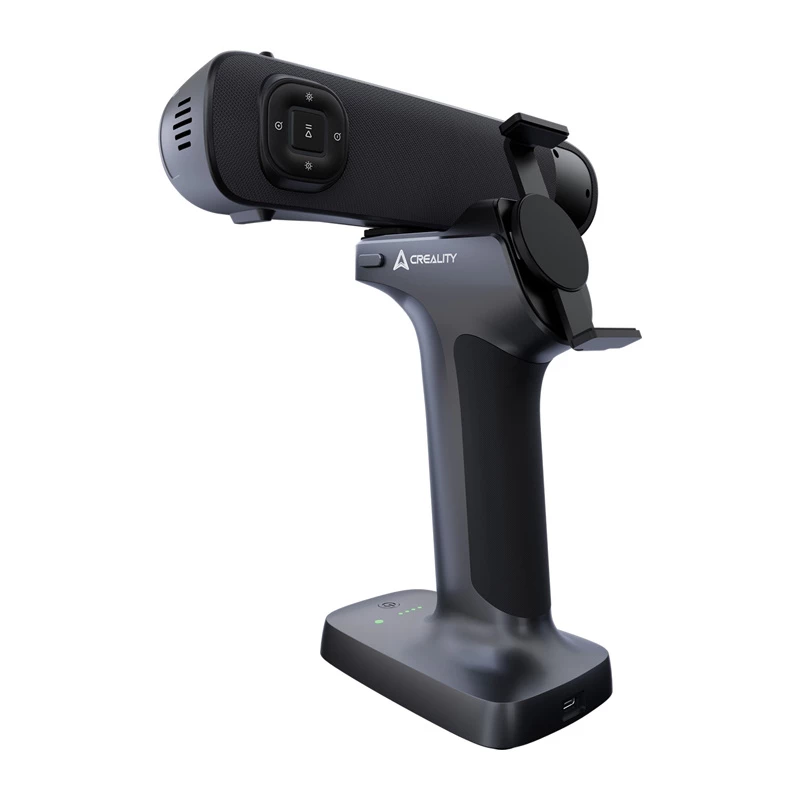

3D skaitytuvas Creality Sermoon X1 — tikslumas 0,02 mm, Wi‑Fi 6, 34 lazeriai, NIR, juoda

3D skaitytuvas Creality Sermoon X1

Jei jūsų tikslas – skaitmeniniu būdu atkurti realius objektus kuo didesniu tikslumu, 3D skaitytuvas Creality Sermoon X1 yra įrankis jums. Šis pažangus 3D skaitytuvas sukurtas profesionalams – inžinieriams, dizaineriams, atvirkštinės inžinerijos specialistams, taip pat pramoniniam ir dizaino pritaikymui, kur kiekviena detalė yra svarbi. Dėl ypač tikslių matavimų ir plačių veikimo režimų tai idealus pasirinkimas, kai reikia aukštos kokybės 3D duomenų ir darbo efektyvumo.

Neprilygstamas skenavimo tikslumas ir stabilumas

Sermoon X1 širdis – didelio tikslumo skenavimo sistema, kurios tikslumas siekia iki 0,02 mm, o naudojant integruotą mastelio fotogrametriją, tūrinis tikslumas siekia 0,02 mm + 0,03 mm/m. Šie rezultatai atitinka daugelio techninių ir profesionalių pritaikymų lūkesčius. Praktiškai tai reiškia, kad skenai tiksliai atkuria objekto formą ir faktinius matmenis, o tai ypač svarbu kokybės kontrolėje, CAD projektavime ir atvirkštinėje inžinerijoje.

Platus darbo laukas

Dėl patentuotų optimizavimo algoritmų naudojimo „Sermoon X1“ skaitytuvas pasižymi itin dideliu skenavimo lauku. Tokia plati darbo sritis žymiai sumažina žymeklių poreikį, o tai pagreitina, supaprastina ir padidina skenavimo proceso efektyvumą. Linijinio lazerio režimu maksimalus matymo laukas yra 650 × 531 mm, o infraraudonųjų spindulių režimu jis siekia įspūdingus 1300 × 935 mm. Dėl hibridinės sistemos, derinančios mėlyno lazerio linijas ir struktūrizuotą infraraudonąją šviesą, „Sermoon X1“ palaiko platų skenavimo dydžių diapazoną: nuo mažų 5 × 5 × 5 mm³ iki didelių 4000 × 4000 × 4000 mm³.

Skirta detalėms

X1 vieno lazerio giliųjų skylių skenavimo režimas leidžia lengvai užfiksuoti 3D duomenis sunkiai pasiekiamose vietose, pvz., giliose skylėse, siauruose plyšiuose ir įdubose. Siaurų skylių, kurių gylio ir skersmens santykis yra iki 6:1, skenavimo palaikymas užtikrina tikslesnį 3D duomenų rinkimą, o tai idealiai tinka projektavimui, apžiūrai, analizei ir kt. Skaitytuve yra didelio našumo „Qualcomm ISP“ lustas, 2 MP pilnų spalvų RGB kamera ir papildomas apšvietimas, kad būtų sodresnės ir tikroviškesnės tekstūros.

Universalūs veikimo režimai

„Creality Sermoon X1“ skaitytuvas siūlo kelis darbo režimus, pritaikytus įvairioms užduotims. Vieno lazerio linijos idealiai tinka gilioms ir siauroms erdvėms, kurių kitos sistemos negali užfiksuoti. NIR režimas su struktūrizuota šviesa leidžia skenuoti net didelius objektus be žymėjimo. Septynios lygiagrečios lazerio linijos puikiai tinka detaliam techninių paviršių skenavimui, o 34 susikertančios lazerio linijos pagreitina vidutinių ir didelių objektų skenavimą. Dėl to X1 yra ypač universalus įrankis profesionalioje dirbtuvėje.

Efektyvus darbas be kompromisų

Profesionaliems projektams reikia ir tikslumo, ir greičio. X1 skenavimo greitis siekia iki 90 kadrų per sekundę, o sistema įvairiais darbo režimais gali užfiksuoti milijonus matavimų per sekundę. Tai reiškia, kad net didesnes dalis ar sudėtingas geometrijas galima nuskaityti per trumpesnį laiką, neprarandant detalių kokybės. Su pažangia „Wi-Fi 6“ technologija X1 skaitytuvas užtikrina greitą, belaidį skenavimą ir bekompromisę baterijos veikimo trukmę. Jis lengvai prisitaiko prie skirtingų matavimo aplinkų, suteikdamas laisvę skenuoti bet kur.

Kompaktiškas dizainas ir patogus naudojimas

Vientisas optoelektroninis korpusas ir objektyvo laikiklis, pagaminti iš CNC apdirbto metalo, derina didelį patvarumą su lengvu, rafinuotu dizainu (sveria tik 530 g). Kompaktiški matmenys (216 × 74 × 51 mm) daro skaitytuvą mobilų ir lengvai naudojamą, palengvindami darbą bet kokiomis sąlygomis. Mechaninė fiksavimo sistema efektyviai pašalina laisvumą ir komponentų išsisklaidymo riziką, o tai tiesiogiai veikia skenavimo pakartojamumą ir tikslumą. Didelio stiprumo medžiagos užtikrina puikų standumą ir atsparumą vibracijai, todėl kiekvienas skenavimo procesas yra stabilus, tikslus ir patikimas net ir sudėtingomis darbo sąlygomis.

Platus suderinamumas

„Sermoon X1“ skaitytuvas veikia su pažangia „CrealityScan 4.0“ skenavimo programine įranga, kuri palengvina skenų importavimą, jų apdorojimą ir eksportą į populiarius formatus (STL, OBJ, PLY). Tai leidžia paruoštus duomenis be kliūčių naudoti CAD/CAM programose tolimesniam projektavimui, analizei ar gamybai. Intuityvi sąsaja ir automatiniai taškų registravimo įrankiai reiškia, kad net sudėtingus 3D modelius galima paruošti su minimaliomis laiko ir pastangų sąnaudomis.

Saugus veikimas bet kokiomis sąlygomis

Skaitytuvas sukurtas patikimam darbui tiek dirbtuvėse, tiek lauko sąlygomis. Prietaisas efektyviai veikia net saulės šviesoje – vieno ar 7 linijų lazerio spindulio režimu esant apšvietimo intensyvumui iki 50 000 liuksų, o 34 kryžminių linijų režimu – iki 100 000 liuksų. Svarbu tai, kad juodų ir metalinių paviršių skenavimas gali būti atliekamas nenaudojant matinių purškalų, o tai žymiai pagreitina darbą ir padidina naudojimo patogumą, ypač lauko darbuose.

Išmanioji stabilizacija

Pažangi stabilizavimo sistema užtikrina sklandų ir tikslų skenavimą net ilgai veikiant. Dėl AI valdomo temperatūros kompensavimo algoritmo ir efektyvios šilumos valdymo sistemos „Sermoon X1“ palaiko stabilius išvesties parametrus visą veikimo laiką. Kartu su „One-Shot“ 3D vaizdo kūrimo technologija šis sprendimas padidina objekto sekimo stabilumą, efektyviai sumažindamas kadrų praradimą ir duomenų ryšio klaidas, atsirandančias dėl vibracijos ar judesių, o tai užtikrina aukštesnę skenavimo kokybę ir nuoseklumą.

Pridedama rinkinyje

• skaitytuvas
• didelio tikslumo stiklinė kalibravimo plokštelė
• x2 matavimo skalė
• maitinimo adapteris
• USB 3.0 laidas (Type-C į Type-A)
• duomenų laidas
• įkrovimo laidas
• atspindintys žymėjimo taškai (D6 mm*40 lapų, D3 mm*40 lapų)
• rankinio priveržimo greito atjungimo kortelė
• magnetinis telefono laikiklis
• Wi-Fi 6 adapteris
• Type-C maitinimo adapteris
• valymo šluostė
• galvos dirželis
• vandeniui atspari dėžė
• naudotojo vadovas

Kaip naudoti

Padėkite detalę rekomenduojamame skaitytuvo fiksavimo tūryje ir pritvirtinkite, kad išvengtumėte judėjimo duomenų rinkimo metu. Konfigūruokite skenavimo parametrus pridedamoje programinėje įrangoje pagal detalės dydį, paviršiaus apdailą ir pageidaujamą detalumo lygį. Pradėkite skenavimą vienu ar keliais praėjimais; sistema naudos lazerio linijas ir NIR jutimą, kad sukurtų tankų taškų debesį, kurį galima registruoti ir konvertuoti į poligoninį tinklelį. Eksportuokite rezultatus įprastais 3D failų formatais apžiūrai, CAD modeliavimui ar paruošimui 3D spausdinimui.

Rekomendacijos

Norėdami optimalių rezultatų, užtikrinkite stabilų aplinkos apšvietimą ir sumažinkite atspindinčius ar permatomus paviršius; jei reikia, užtepkite laikiną matinį purškiklį. Naudokite gamintojo pateiktas kalibravimo procedūras ir perduokite duomenis per Wi‑Fi 6 arba laidinį tinklą, kad išsaugotumėte failo vientisumą. Skenuodami labai mažas savybes, naudokite mažesnį skenavimo greitį ir aukštesnės skiriamosios gebos nustatymus, kad užfiksuotumėte maksimalų detalumą.
