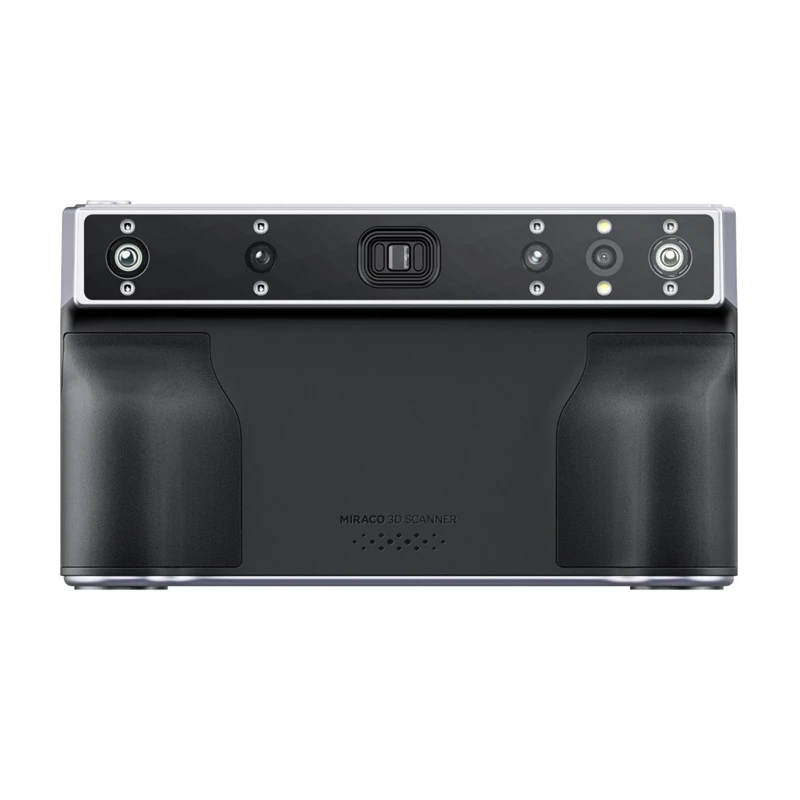

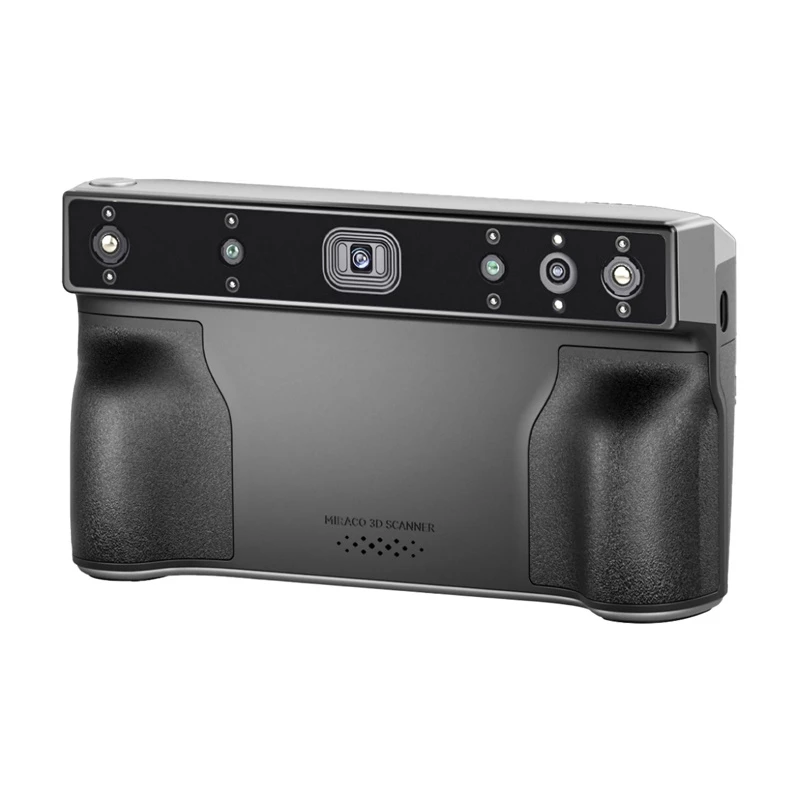

3D skaitytuvas „Revopoint Miraco Plus“
„Revopoint Miraco Plus“ 3D skaitytuvas, apdovanotas prestižiniu 2024 m. „Red Dot“ apdovanojimu, yra universalus sprendimas, sujungiantis ypač tikslią fotogrametrinę metrologiją su lankstumu nuskaitant tiek mažas dalis, pvz., varžtus, tiek didelius pramoninius objektus. Dvigubai didesnis optinis padidinimas ir iki 20 kadrų per sekundę greitis užtikrina aiškų ir greitą net sudėtingiausių formų registravimą, o 48 MP raiškos RGB kamera atkuria ryškias, natūralias spalvas 8K kokybe. Integruotas 9 ašių inercinis matavimo modulis (IMU) stabilizuoja kiekvieną judesį ir pašalina susiliejimą, o 180° pakreipiamas 2K raiškos AMOLED ekranas leidžia intuityviai matyti eigą realiuoju laiku. Keturių žingsnių darbo eiga (žymeklių paruošimas, fotografavimas, taškų debesies apskaičiavimas ir fiksavimas, apdorojimas bei eksportavimas) supaprastina prototipų kūrimą ir pažangųjį projektavimą, užtikrindama aukščiausios kokybės matavimus be papildomų paslaugų užsakymo.
Naujoviška fotogrametrinė metrologija
„Miraco Plus“ pagrindą sudaro itin efektyvi fotogrametrinės metrologijos sistema, kuri realiuoju laiku sumažina klaidų kaupimąsi jungiant vienas po kito fiksuojamus taškų debesies fragmentus. Būtent jos dėka kiekviena forma, net pati sudėtingiausia – nuo įspūdingų skulptūrų iki mažyčių mechaninių komponentų – atvaizduojama neprilygstamu nuoseklumu. Vieno kadro tikslumas siekia iki 0,04 mm – nepraleisite nė vienos detalės. Fotogrametrinis ilgio tikslumas 0,02 mm + 0,05 mm × L (m) užtikrina, kad modelis atitiktų tikruosius matmenis.
Nuo mikroskopinių varžtų iki didelių pramoninių objektų
„Miraco Plus“ lengvai susidoroja tiek su subtiliais juvelyrikos dirbiniais, tiek su dideliais automobilių ar motociklų komponentais. 2 kartų optinis padidinimas leidžia sutelkti dėmesį į smulkiausias detales, o fiksavimo greitis iki 20 kadrų per sekundę reiškia, kad net ilgus objektus nuskaitysite greitai ir sklandžiai. Galėsite pasirinkti du darbo režimus (vieno kadro ir nepertraukiamą) pagal savo poreikius, nesvarbu, koks sudėtingas būtų skenuojamas paviršius.
Neprilygstama spalvų kokybė ir stabilumas

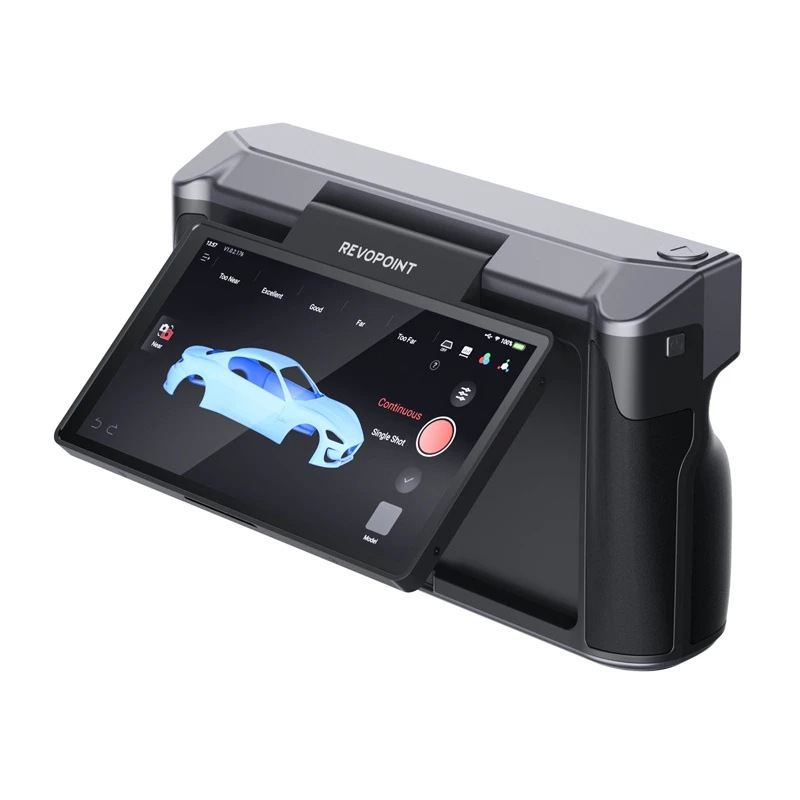

Integruota 48 MP raiškos RGB kamera fiksuoja visą spalvų spektrą 8K kokybe, todėl baigtiems 3D modeliams nereikia papildomos spalvų korekcijos. 9 ašių IMU (inercinio matavimo modulio, kuris matuoja objekto pagreitį ir kampinį greitį erdvėje naudodamas akselerometrus ir giroskopus) paremtas stabilizavimas pašalina susiliejimą ir drebėjimą net dirbant lauke ar be trikojo. Didelis, iki 180° pakreipiamas 2K raiškos AMOLED (aktyvios matricos organinių šviesos diodų – pažangi ekrano technologija, naudojanti organinius šviesos diodus) ekranas leidžia stebėti skenavimo eigą realiuoju laiku bet kurioje padėtyje.
Intuityvi keturių žingsnių darbo eiga
Visa skaitmeninimo darbo eiga telpa į keturis paprastus žingsnius, atliekamus neperkeliant duomenų iš įrenginio iki galutinio eksporto. Pirmasis – paruošimas (išdėstykite pridedamas matavimo juostas, koduotus taikinius ir žymeklius ant objekto ar aplink jį – jie yra fotogrametrinės analizės atskaitos taškai). Antrasis – fotografavimas (fotografuokite iš skirtingų kampų ir aukščių, kol kiekviena objekto dalis pateks į kadrą). Trečiasis – taškų debesies apskaičiavimas ir fiksavimas („Miraco Plus“ automatiškai atpažįsta žymeklių padėtis, sujungia nuotraukas ir sukuria vientisą taškų debesį). Ketvirtasis – apdorojimas ir eksportavimas (pažangi programinė įranga leidžia koreguoti, filtruoti ir redaguoti modelį, tada vienu spustelėjimu eksportuoti galutinį failą į kompiuterį arba debesį).
Komplektacija
- „Miraco Plus“ 3D skaitytuvas
- matavimo juostos
- magnetinių žymeklių rinkinys
- priklijuojamų žymeklių rinkinys
- trikkojis
- sukamasis staliukas
- biustas (skenavimui)
- sukamojo staliuko dangtis
- žymekliai
- 65 W adapteris su dviem USB Type-C prievadais
- kalibravimo plokštė skenavimui iš toli (x4)
- kalibravimo plokščių dėklas
- kalibravimo plokštė artimojo nuotolio skenavimui
- "stebuklingas kilimėlis" (x2)
- USB Type-C į HDMI adapteris
- USB Type-C į Type-A adapteris
- riešo dirželis
- laikymo krepšys
- naudotojo vadovas
| Gamintojas | „Revopoint“ |
|---|---|
| Modelis | „Miraco Plus“ |
| Technologija | Keturių infraraudonųjų spindulių struktūrinės šviesos kamera su optiniu priartinimu ir fotogrametrine metrologija |
| Vieno kadro tikslumas | 0,02 mm |
| Vieno kadro tikslumas | 0,04 mm |
| Fotogrametrinis ilgio tikslumas | 0,02 mm + 0,05 mm x L (m) |
| Suliejimo taško atstumas | 0,05 mm |
| Darbo diapazonas | 100–1000 mm |
| Vieno fiksavimo plotas mažiausiu atstumu | 28 x 53 mm, esant 100 mm |
| Vieno fiksavimo plotas didžiausiu atstumu | 975 x 775 mm, esant 1000 mm |
| Minimalus skenuojamas tūris | 10 x 10 x 10 mm |
| Maksimalus skenuojamas tūris | 4 × 4 x 4 m |
| Skenavimo greitis | 20 kadrų/sek. |
| Kameros raiška | Gylio kamera: 2 MP, RGB kamera: 48 MP |
| Procesorius | 8 branduolių ARM A76, 2,4 GHz, Mali G52 GPU |
| 3D šviesos šaltinis | 1 klasės infraraudonoji šviesa |
| Operatyvioji ir vidinė atmintis | 32 GB + 256 GB |
| Užpildantieji šviestuvai | Gylio kamera: 8, RGB kamera: 2 |
| Jutikliai | 9 ašių IMU |
Kaip naudoti
Išdėstykite pridedamus žymeklius ir koduotus taikinius aplink objektą ar ant jo pagal rekomenduojamą išdėstymą, tada pasirinkite vieno kadro arba nepertraukiamo skenavimo režimą, atsižvelgdami į objekto dydį ir paviršiaus sudėtingumą. Fotografuokite iš kelių kampų ir aukščių, kol bus padengti visi paviršiai; „Miraco Plus“ automatiškai atpažįsta žymeklių padėtis ir sujungia nuotraukas, kad sugeneruotų vientisą taškų debesį. Užfiksavę naudokite įrenginyje esančius apdorojimo įrankius modeliui filtruoti, koreguoti ir patikslinti, tada eksportuokite galutinį failą į kompiuterį ar debesijos saugyklą.
Rekomendacijos
Norėdami pasiekti geriausių rezultatų, naudokite pridedamas kalibravimo plokštes ir magnetinius arba priklijuojamus žymeklius, kad užtikrintumėte stabilius atskaitos taškus. Labai mažiems objektams naudokite artimojo nuotolio kalibravimo plokštę ir 2× optinį padidinimą; dideliems objektams dirbkite tolimajame darbo diapazono gale ir įjunkite nepertraukiamą fiksavimą. Skenuodami lauke ar nestabiliomis sąlygomis pasikliaukite 9 ašių IMU stabilizavimu ir apsvarstykite galimybę naudoti trikojį maksimaliam nuoseklumui užtikrinti.
