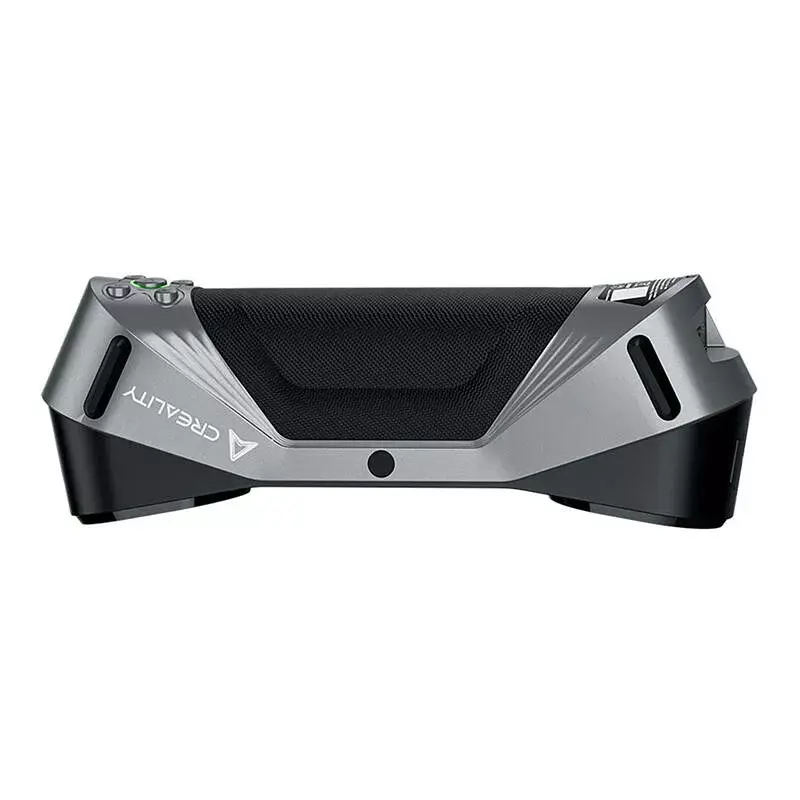

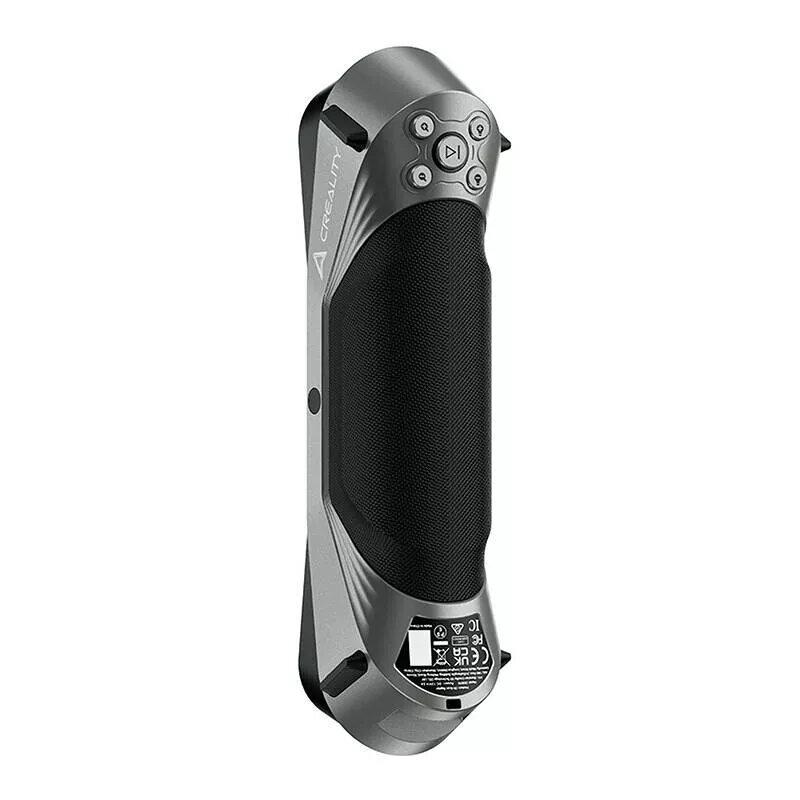

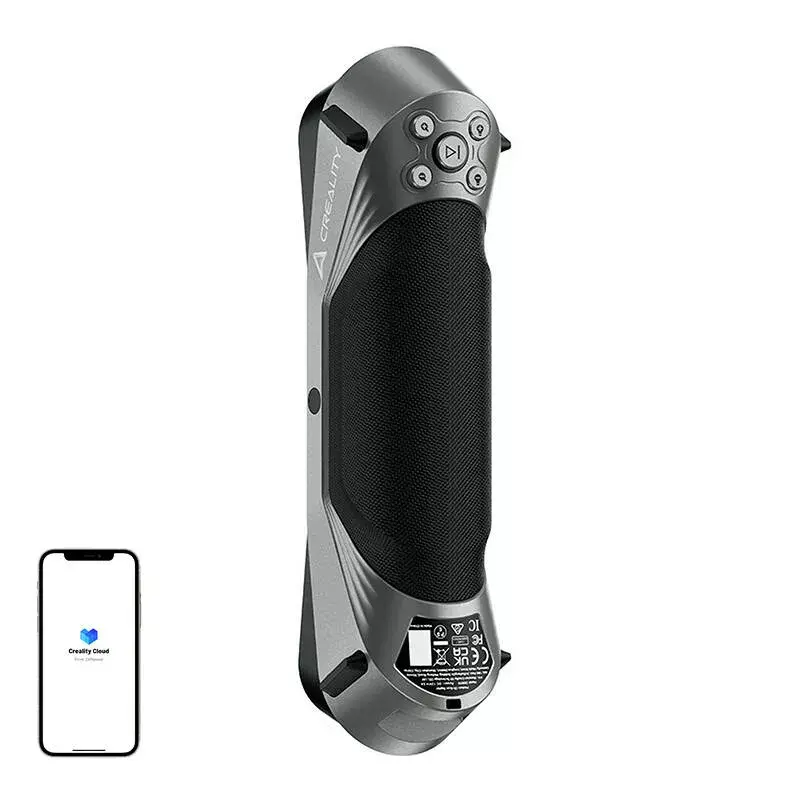

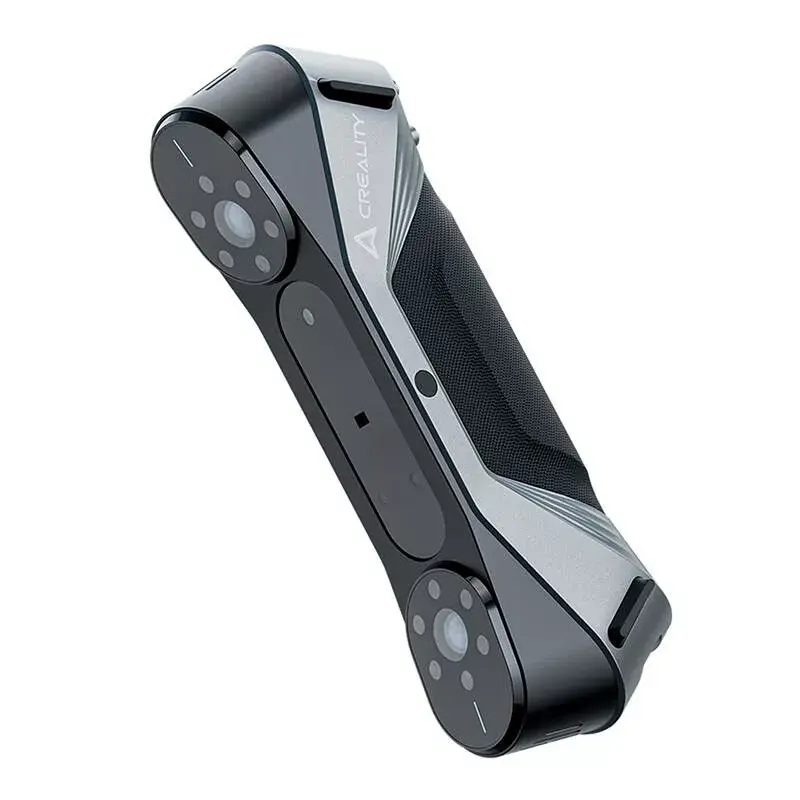

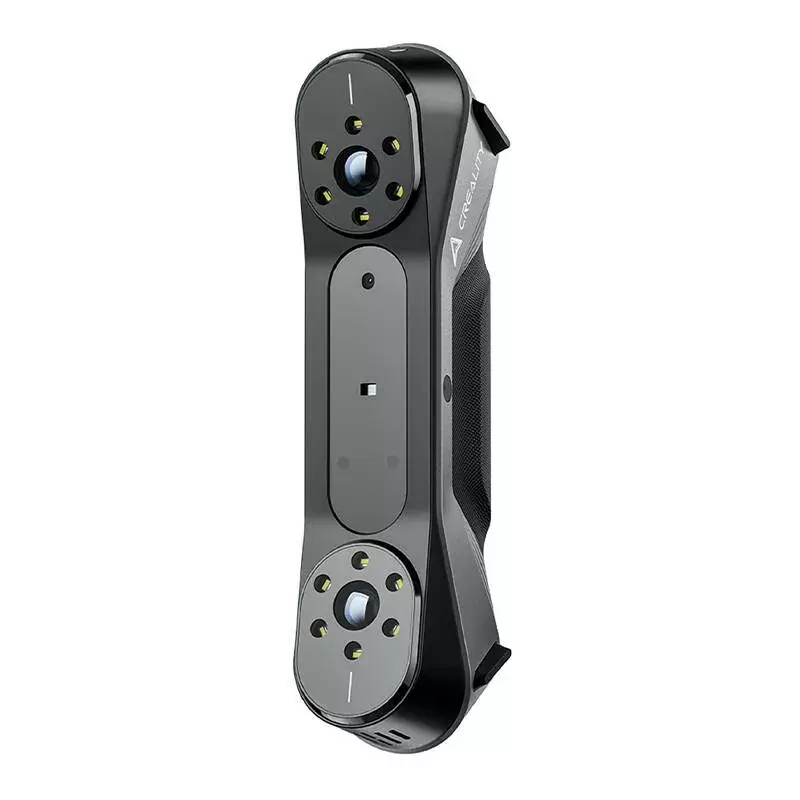

3D skaitytuvas Creality CR-Scan Raptor — rankinis USB maitinamas skaitytuvas, 0,05 mm tikslumas

Creality CR-Scan Raptor 3D skaitytuvas sujungia mėlyną lazerį ir NIR infraraudonųjų spindulių struktūrinę šviesą, kad sukurtų didelio tikslumo 3D modelius nuo labai mažų dalių iki didelių komponentų iki 2000 × 2000 × 2000 mm. Prietaisas skirtas profesionaliam naudojimui ir pažengusiems mėgėjams, kuriems reikia metrologinio tikslumo ir spalvų atvaizdavimo, kad būtų atkurta tikroviška tekstūra.

Privalumai

Skaitytuvas pasižymi dideliu tikslumu iki 0,02 mm mėlynos šviesos režimu ir palaiko dvi skenavimo technologijas (mėlyna šviesa ir NIR), kad apimtų platų objektų dydžių ir paviršių tipų asortimentą. Jis užtikrina greitą fiksavimo spartą (iki 60 kadrų per sekundę mėlynos šviesos režimu ir iki 20 kadrų per sekundę NIR režimu), stabilų skenavimą su temperatūros kompensavimu ir vibracijos mažinimu bei gebėjimą skenuoti sudėtingus paviršius, pvz., juodus ar metalinius objektus, nenaudojant purškalo. Įrenginys yra kompaktiškas ir lengvas, tinkamas naudoti lauko sąlygomis, palaiko Windows ir macOS, planuojamas belaidis skenavimas naudojant priedus.

Pagrindinės specifikacijos

• Pavadinimas: Creality CR-Scan Raptor 3D skaitytuvas
• Gamintojas: Creality
• Modelis: 4008050049
• Skenavimo režimas: Mėlyna šviesa (7 linijų lazeris), NIR (infraraudonieji spinduliai, binokulinė struktūrinė šviesa)
• Tikslumas: Mėlyna šviesa iki 0,02 mm esant 100 mm; NIR iki 0,1 mm
• 3D skiriamoji geba: Mėlyna šviesa 0,02–2 mm; NIR 0,1–2 mm
• Skenavimo greitis: Mėlyna šviesa iki 60 fps; NIR iki 20 fps
• Mažiausias skenavimo tūris: Mėlyna šviesa 5 × 5 × 5 mm; NIR 150 × 150 × 150 mm
• Vieno kadro aprėptis: Mėlyna šviesa 270 × 170 mm esant 300 mm; NIR 930 × 580 mm esant 1000 mm
• Darbinis atstumas: Mėlyna šviesa 150–400 mm; NIR 170–1000 mm
• Spalvų atvaizdavimas: Taip (24 bitų RGB)
• Lygiavimo režimai: Žymekliai / geometrija / tekstūra
• 3D vaizdavimo kameros skiriamoji geba: 1920 × 1200
• Papildomas apšvietimas: 12 baltų šviesos diodų; žymeklių paryškinimas: 12 mėlynų šviesos diodų
• Lazerio sauga: I klasė (saugus akims)
• IMU: Taip
• Išvesties formatai: OBJ / STL / PLY
• Maitinimo šaltinis: 12V 2A
• Duomenų sąsaja: Type-C / USB 3.0
• Matmenys: 215 × 50 × 74 mm
• Svoris: 372 g
• Belaidis skenavimas: Palaikomas naudojant būsimus belaidžius priedus
• Palaikomos sistemos: Windows 10/11 (64 bitų), macOS
• Darbo temperatūra: nuo -10°C iki 40°C

Kaip naudoti

Prijunkite CR-Scan Raptor prie suderinamo kompiuterio per USB Type-C (rekomenduojama USB 3.0) ir tiekite maitinimą naudodami 12V 2A adapterį. Pasirinkite tinkamą skenavimo režimą – mėlyną šviesą mažoms, labai detalioms dalims arba NIR didesniems objektams ir sudėtingiems paviršiams – ir nustatykite darbinį atstumą pagal objekto dydį (mėlyna šviesa 150–400 mm, NIR 170–1000 mm). Naudokite žymeklių, geometrijos ar tekstūros lygiavimą, atsižvelgdami į objekto savybes, ir įjunkite spalvų atvaizdavimą, jei reikia tekstūros fiksavimo. Vykdykite ekrane pateikiamas skaitytuvo programinės įrangos instrukcijas, kad atliktumėte fiksavimą, sulygiuotumėte nuskaitytus vaizdus ir eksportuotumėte modelius OBJ, STL arba PLY formatu.

Rekomendacijos

Geriausiems rezultatams pasiekti išlaikykite stabilų darbinį atstumą ir sumažinkite išorines vibracijas. Naudokite mėlynos šviesos režimą smulkių detalių nuskaitymui, o NIR režimą – didesniems ar sudėtingiems paviršiams. Įsitikinkite, kad jūsų kompiuteris atitinka sistemos reikalavimus (Windows 10/11 64 bitų arba macOS) ir apsvarstykite galimybę naudoti papildomus belaidžius priedus mobiliam darbui.
