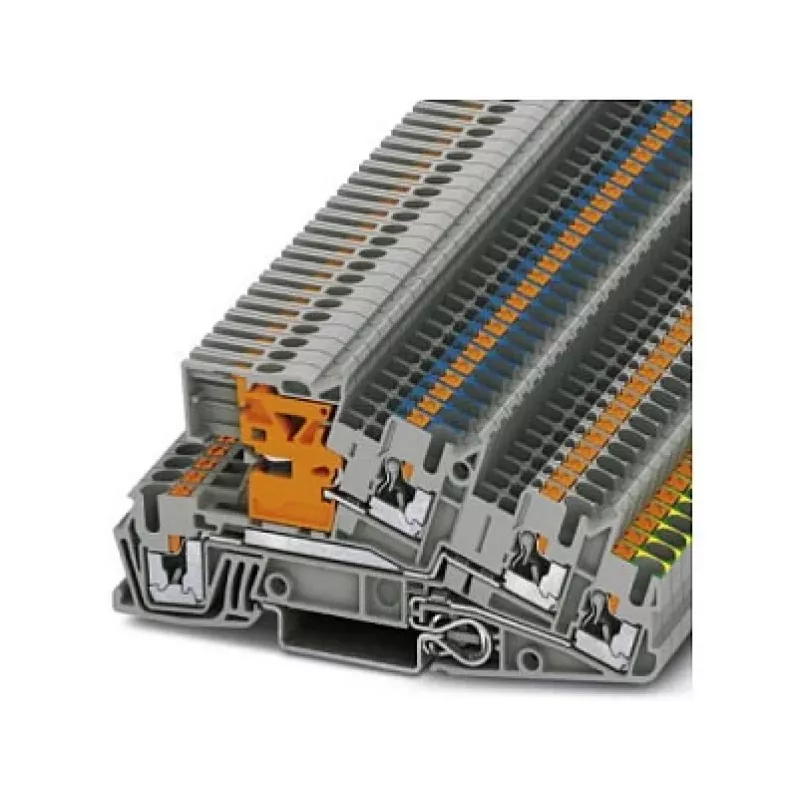

Phoenix Contact PTI 2,5-PE/L/NT Daugiapakopis gnybtų blokas, Push-in, 3 lygiai, 2,5 mm², pilkas

Pramoniniuose valdymo skydeliuose ir skirstomuosiuose įrenginiuose elektrikams reikia kompaktiško ir patikimo sprendimo, kaip viename gnybtų bloke sujungti apsauginį įžeminimą, fazę ir nulį. Phoenix Contact PTI 2,5-PE/L/NT daugiapakopis gnybtų blokas atitinka šį poreikį – trijų lygių konstrukcija, integruojanti PE, L ir NT funkcijas viename korpuse. Jo push-in jungimo technologija leidžia greitai ir be įrankių prijungti vientisus ir lanksčius laidininkus, žymiai sutrumpinant montavimo laiką. Esant 2,5 mm² vardiniam skerspjūviui ir 24 A vardinei srovei, jis tinkamas įvairiems pastatų ir mašinų elektros instaliacijos darbams. Pilkas poliamido korpusas yra be halogenų ir atitinka UL 94 V0 liepsnos slopinimo klasę, užtikrinančią saugumą sudėtingomis sąlygomis.

Pagrindinės specifikacijos

• Tipas: Daugiapakopis instaliacinis gnybtų blokas
• Jungimo būdas: Push-in
• Lygiai: 3 (PE/L/NT)
• Jungčių skaičius: 6
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (IEC): 400 V
• Vardinė srovė (IEC): 24 A
• Vientiso laidininko skerspjūvis: 0,14 - 4 mm²
• Lankstaus laidininko skerspjūvis: 0,14 - 4 mm²
• AWG laidininko skerspjūvis: 26 - 12
• Montavimo būdas: DIN bėgelis (NS 35/7,5, NS 35/15)
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA)
• Degumo klasė: UL 94 V0
• Nuėmimo ilgis: 10 mm
• Aplinkos taršos laipsnis: 3
• Darbinė temperatūra: -60 °C iki 105 °C
• Sertifikatai: UL, cUL, VDE, EAC, KEMA-KEUR

Kodėl verta rinktis

PTI 2,5-PE/L/NT išsiskiria savo erdvę taupančia trijų lygių konstrukcija, kuri sujungia PE, L ir NT jungtis į vieną bloką, sumažindama laidų sudėtingumą ir skydelio plotą. Push-in technologija pašalina specialių įrankių poreikį, leidžia greičiau ir nuosekliau atlikti jungtis. Tvirtas poliamido korpusas ir platus temperatūrų diapazonas daro jį tinkamu tiek vidaus, tiek lauko darbams. Atitikimas tarptautiniams standartams, tokiems kaip UL, VDE ir KEMA-KEUR, užtikrina pasaulinį pripažinimą ir patikimumą.

Idealiai tinka

• Pastatų instaliacija: skirstomieji skydai apšvietimo ir maitinimo grandinėms
• Mašinų gamyba: valdymo skydeliai, reikalaujantys kompaktiško kelių laidų sujungimo
• Atsinaujinanti energija: saulės keitiklių ir vėjo turbinų laidai
• Pramoninė automatika: jutiklių ir pavarų prijungimas atšiauriomis sąlygomis

Svarbu žinoti

Šis gnybtų blokas yra Phoenix Contact PTI serijos dalis, žinoma dėl modulinio ir universalaus dizaino. Jis gali būti montuojamas ant standartinių DIN bėgelių NS 35/7,5 ir NS 35/15. Push-in jungtis tinka tiek vientisiems, tiek lankstiems laidininkams su antgaliais, o 10 mm nuėmimo ilgis užtikrina patikimą kontaktą. Pilka spalva yra standartinė nulio ir PE funkcijoms, padedanti identifikuoti grandines. Norėdami optimalaus veikimo, naudokite laidininkus, atitinkančius nurodytą skerspjūvio diapazoną, ir užtikrinkite tinkamą priveržimo momentą tvirtinant prie bėgelio.
