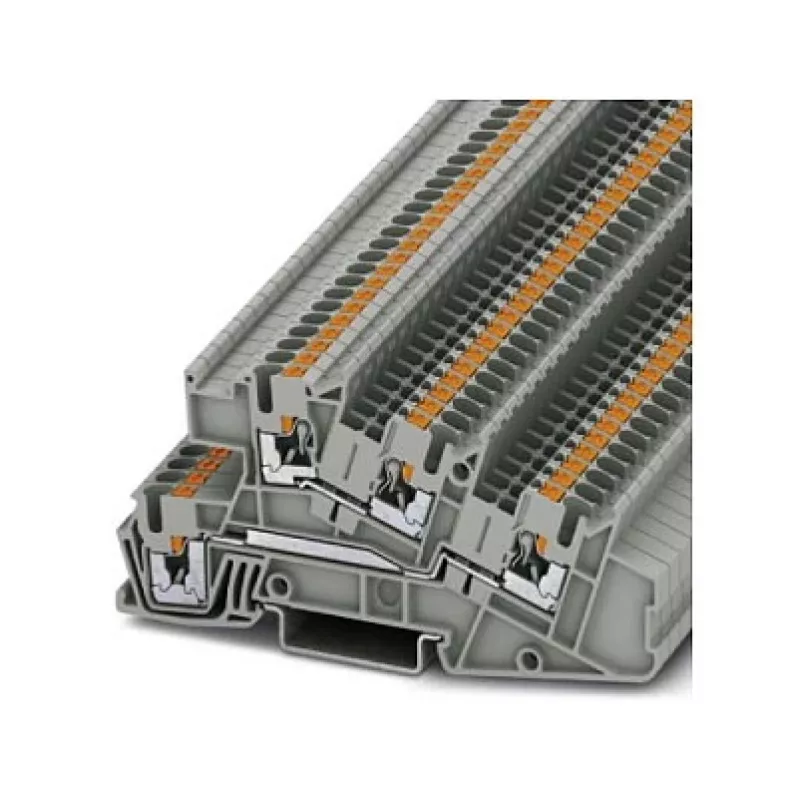

Phoenix Contact PTI 2,5-L/L daugiapakopis montažinis gnybtų blokas, Push-in, 3 lygiai, 24 A, 500 V, pilkas

Elektrikai ir skydų gamintojai, dirbantys su valdymo spintomis ir pastatų instaliacijomis, dažnai turi paskirstyti maitinimą ir signalus keliuose lygiuose neprarandant vietos ar aiškumo. „Phoenix Contact PTI 2,5-L/L“ montažinis daugiapakopis gnybtų blokas atsako į šį poreikį su trimis sukrautais lygiais ir šešiais push-in jungties taškais kompaktiškame pilkame korpuse. Jis montuojamas ant standartinių DIN bėgių NS 35/7,5 arba NS 35/15, todėl puikiai tinka šiuolaikiniams skirstomiesiems skydams ir mašinų instaliacijai.

Pagrindinės specifikacijos

• Gaminio tipas: praėjimo gnybtų blokas instaliacinei instaliacijai
• Jungimo technologija: Push-in, nereikia įrankių kietiems laidininkams
• Lygiai: 3; jungtys: 6
• Vardinė įtampa (IEC): 500 V; vardinė srovė (IEC): 24 A
• Vardinis skerspjūvis: 2,5 mm²; kietų laidininkų diapazonas: 0,14–4 mm²; lanksčių: 0,14–2,5 mm²; AWG 26–12
• Nuėmimo ilgis: 10 mm
• Spalva: pilka; izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Darbinė temperatūra: -60 °C iki +105 °C; taršos laipsnis 3; viršįtampio kategorija III
• Standartai ir sertifikatai: IEC 60947-7-1, UL, cUL, VDE, EAC

Kodėl verta rinktis

Push-in technologija žymiai sumažina instaliavimo laiką: tiesiog įkiškite nuimtą kietą laidininką arba lankstų laidininką su antgaliu, ir spyruoklinis spaustukas jį tvirtai prilaiko. Trijų lygių dizainas sutalpina šešis prijungimo taškus į vos kelių milimetrų plotį, atlaisvindamas vietą bėgyje kitiems komponentams. Poliamido korpusas yra be halogenų ir atsparus liepsnai pagal UL 94 V0, todėl atitinka griežtus priešgaisrinės saugos reikalavimus pastatų instaliacijose. Su UL, cUL, VDE ir EAC sertifikatais šis gnybtų blokas yra priimtinas projektuose visoje Europoje, Šiaurės Amerikoje ir už jų ribų.

Idealiai tinka

• Skirstomieji skydai gyvenamuosiuose ir komerciniuose pastatuose
• Valdymo spintos mašinų gamybai ir automatizavimui
• Signalo ir maitinimo paskirstymas ŠVOK ir apšvietimo sistemose
• Esamų instaliacijų modernizavimas, kai vietos ribota
• Skydų gamyba, kur reikia greito, be įrankių instaliavimo didelės apimties surinkimui

Svarbu žinoti

Gnybtų blokas priklauso „Phoenix Contact PTI“ serijai, žinomai dėl kompaktiško daugiapakopio dizaino ir patikimų spyruoklinių jungčių. Tiekiamas standartinės pilkos spalvos; kitos spalvos gali būti prieinamos pagal užklausą. Visada patikrinkite maksimalią srovę ir įtampą pagal savo konkrečią programą ir vietinius instaliacijos reikalavimus. Push-in mechanizmas skirtas kietiems laidininkams arba lankstiems laidininkams su antgaliais; ploniems laidininkams be antgalių naudokite atsuktuvą, kad atidarytumėte spaustuką. Darbinės temperatūros diapazonas nuo -60 °C iki +105 °C leidžia naudoti atšiauriomis sąlygomis, tačiau faktinė srovės apkrova gali sumažėti esant aukštesnei aplinkos temperatūrai.
