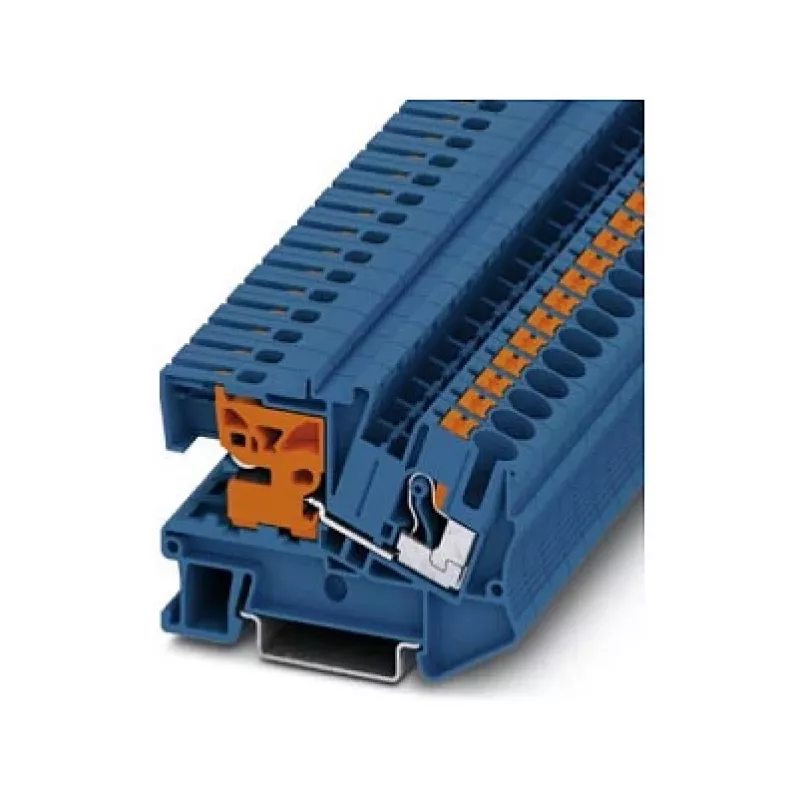

Phoenix 3213967 N-Disconnect gnybtų blokas PTN 6, push-in, 6 mm², 500 V, 41 A, pilkas

„Phoenix PTN 6“ N-atjungimo gnybtų blokas išsiskiria savo push-in (įspaudimo) technologija, kuri leidžia be įrankių prijungti kietus ir su užspaudžiamomis įvorėmis laidus iki 6 mm². Skirtingai nei varžtų spaustuvų alternatyvos, jis sumažina montavimo laiką iki 50%, išlaikant saugų, dujoms nepralaidų kontaktą. Integruotas atjungimo slankiklis leidžia saugiai izoliuoti grandinę nenuimant laidų, todėl jis idealiai tinka bandymams ir priežiūrai valdymo skydeliuose.

Privalumai

• Push-in (įspaudimo) jungtis greitam, be įrankių atliekamam kietų ir su įvorėmis laidų prijungimui
• Atjungimo slankiklis užtikrina greitą grandinės izoliaciją bandymams ir paleidimui
• Kompaktiškas 8,2 mm plotis taupo vietą DIN bėgyje
• Aukšta vardinė srovė 41 A ir vardinė įtampa 500 V pramoninėms apkrovoms
• UL 94 V0 klasės liepsną stabdantis poliamido korpusas užtikrina saugumą
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C

Kasdienis naudojimas

Montuokite PTN 6 ant standartinio NS 35/7,5 arba NS 35/15 DIN bėgio. Nuimkite izoliaciją iki 10 mm ir įkiškite laidus į push-in (įspaudimo) angas – kietiems laidams arba lankstiems laidams su įvorėmis įrankių nereikia. Atjungimo slankiklį galima valdyti standartiniu atsuktuvu, kad būtų atidaryta arba uždaryta grandinė, aiškiai nurodant jos būseną. Pilkas korpusas dera prie daugumos pramoninių aplinkų, o PA medžiaga atspari cheminėms medžiagoms ir mechaniniam poveikiui.

Pilnos specifikacijos

• Jungimo būdas: Push-in (įspaudimas)
• Vardinis skerspjūvis: 6 mm²
• Kietų laidų skerspjūvis: 0,5–10 mm²
• Lanksčių laidų skerspjūvis: 0,5–6 mm²
• Izoliacijos nuėmimo ilgis: 10 mm
• Vardinė įtampa: 500 V
• Vardinė srovė: 41 A
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Lygmenų skaičius: 1
• Montavimo tipas: DIN bėgis NS 35/7,5 arba NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: V0 (UL 94)
• Darbinė temperatūra: -60 °C iki +105 °C
• Taršos laipsnis: 3
• Perįtampos kategorija: III
• Standartai / patvirtinimai: IEC 60947-7-1, UL, cUL, EAC, VDE

Baigiamoji pastaba

„Phoenix PTN 6“ yra patikimas pasirinkimas skydų gamintojams ir priežiūros technikams, kurie vertina greitį, saugumą ir ilgalaikį patvarumą kompaktiškame atjungimo gnybtų bloke.
