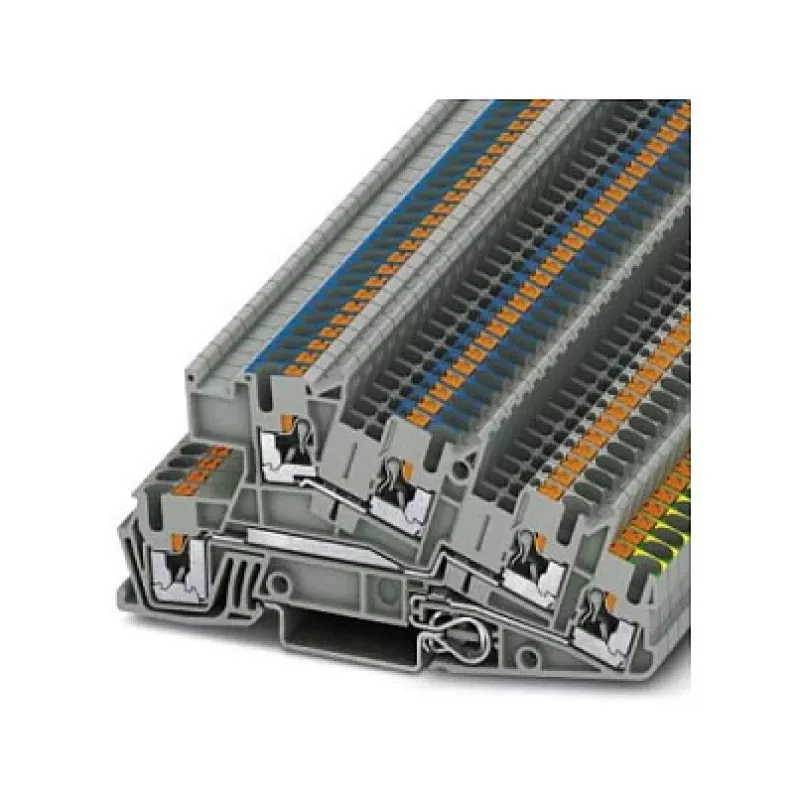

Phoenix Contact PTI 2,5-PE/L/N gnybtų blokas, Push-in, 3 lygių, 24 A, 400 V, pilkas

Gnybtų blokas su push-in jungtimi, trijų lygių konstrukcija (PE, L, N) ir šešiais prijungimo taškais, skirtas patikimam elektros paskirstymui pastatų įrenginiuose. Phoenix Contact PTI 2,5-PE/L/N sujungia kompaktišką dydį su didele srovės talpa, supaprastindamas laidų sujungimą skirstomuosiuose skyduose ir valdymo pultuose.

Privalumai

Push-in jungtis be įrankių pagreitina montavimą ir sumažina laidų sujungimo klaidų riziką. Integruotas PE lygis su žaliai geltona izoliacija užtikrina aiškų įžeminimo identifikavimą, o L ir N lygiai palaiko nuoseklų fazės ir nulio atskyrimą. Nominali 24 A ir 400 V įtampa leidžia šį bloką naudoti reikliose gyvenamosiose ir komercinėse grandinėse. Poliamido korpusas pasižymi dideliu mechaniniu atsparumu ir liepsnos slopinimu (UL 94 V0), o platus darbinės temperatūros diapazonas (-60 °C iki 105 °C) tinka atšiaurioms aplinkoms.

Tinka

• Pastatų įrenginių skirstomiesiems skydams
• Valdymo spintų maitinimo paskirstymui
• Apšvietimo ir kištukinių lizdų grandinėms
• Pramoninėms mašinoms su DIN bėgelio montavimu

Pagrindinės specifikacijos

• Jungties tipas: Push-in
• Lygiai: 3 (PE, L, N)
• Prijungimų skaičius: 6
• Nominali įtampa: 400 V (IEC)
• Nominali srovė: 24 A (IEC)
• Laidininko skerspjūvis: 0,2–4 mm² viengyslis, 0,2–2,5 mm² daugiagyslis, AWG 24–12
• Montavimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Korpuso medžiaga: Poliamidas (PA)
• Spalva: Pilka su žaliai geltonu PE lygiu
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3
• Perįtampos kategorija: III

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, naudokite antgalius daugiagysliams laidams ir įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas. Grupuotam montavimui derinkite su Phoenix Contact galiniais dangteliais ir atskyrimo plokštėmis. Jei naudojami mišrūs jungčių tipai, patikrinkite gretimų varžtinių gnybtų priveržimo momentą.
