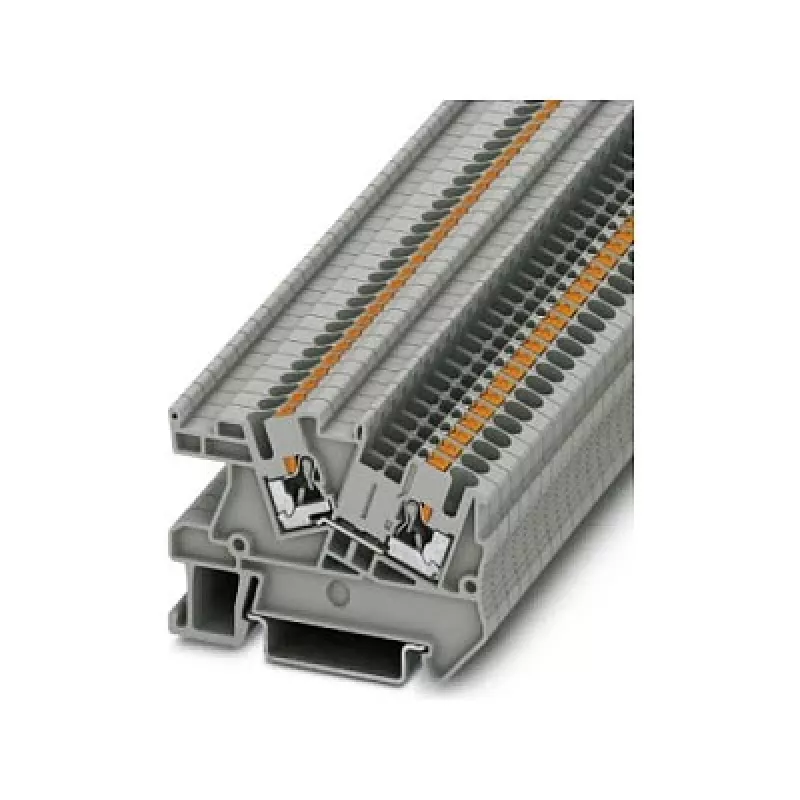

Phoenix Contact PTI 2.5 Įspaudžiamasis montažinis gnybtų blokas, 2 lygių, 2,5 mm², 500 V, 24 A, DIN bėgelis, pilkas

Kai skydo erdvė yra ribota, „Phoenix Contact“ PTI 2.5 dviejų lygių gnybtų blokas yra puikus sprendimas. Skirtingai nei įprasti vieno lygio blokai, užimantys vertingą bėgelio plotį, šis įrenginys talpina du nepriklausomus jungimo lygius siaurame 5,2 mm korpuse. Rezultatas – dvigubas laidų tankis neprarandant aiškumo ar saugumo – tai esminis pranašumas šiuolaikiniuose valdymo spintose, pastatų automatikoje ir mašinų gamyboje. Įspaudžiamoji jungimo technologija nereikalauja specialių įrankių – kietieji laidininkai arba užspaudžiamomis įvorėmis suvyti laidai įkišami tiesiogiai, girdint spragtelėjimą, o montavimo laikas sutrumpėja iki 50 %, palyginti su varžtų gnybtais.

Svarbiausi privalumai

• Įspaudžiamasis sujungimas: tiesiog įkiškite kietuosius laidininkus arba suvytus laidus su įvorėmis be įrankių.
• Dviejų lygių konstrukcija: du atskiri potencialo lygiai viename siaurame korpuse, taupantys vietą bėgelyje.
• Platus laidų diapazonas: tinka 0,14 mm² iki 4 mm² kietiems ir 0,14 mm² iki 2,5 mm² suvytiems laidininkams.
• Aukštos elektrinės charakteristikos: 24 A srovė, 500 V įtampa, 6 kV atsparumas viršįtampiams.
• Patvarios medžiagos: poliamido korpusas su UL 94 V0 degumo klase, veikia nuo -60 °C iki +105 °C.
• Montavimas ant DIN bėgelio: tinka standartiniams NS 35/7,5 ir NS 35/15 bėgeliams, užtikrina greitą montavimą.

Kasdienis naudojimas

Perpildytame valdymo skydelyje kiekvienas milimetras svarbus. Siauras 5,2 mm PTI 2.5 profilis leidžia daugiau jungčių viename metre, o aiškus pilkas korpusas ir dideli ženklinimo paviršiai padeda išlaikyti laidų tvarką. Elektrikai vertina girdimą spragtelėjimą, kai laidininkas visiškai įkištas, o tai iškart patvirtina patikimą sujungimą. Dviejų lygių išdėstymas supaprastina jutiklių ir pavarų prijungimą, sumažina reikiamų gnybtų blokų skaičių ir palengvina priežiūrą. Dėl aukštų srovės ir įtampos charakteristikų jis patikimai valdo įvairias pramonines apkrovas.

Pilnos specifikacijos

• Jungimo būdas: Įspaudžiamasis
• Vardinis skerspjūvis: 2,5 mm²
• Lygiai: 2
• Potencialai: 1 (L)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Vardinė viršįtampio įtampa: 6 kV
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Spalva: pilka
• Min. kietojo laidininko skerspjūvis: 0,14 mm²
• Maks. kietojo laidininko skerspjūvis: 4 mm²
• Min. suvyto laidininko skerspjūvis: 0,14 mm²
• Maks. suvyto laidininko skerspjūvis: 2,5 mm²
• Nuėmimo ilgis: 8 mm - 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Viršįtampio kategorija: III

Baigiamoji pastaba

„Phoenix Contact“ PTI 2.5 yra vietą taupantis, aukštos kokybės gnybtų blokas, sujungiantis įspaudžiamojo sujungimo patogumą su tvirtomis elektrinėmis charakteristikomis, todėl tai puikus pasirinkimas sudėtingoms pramoninėms reikmėms.
