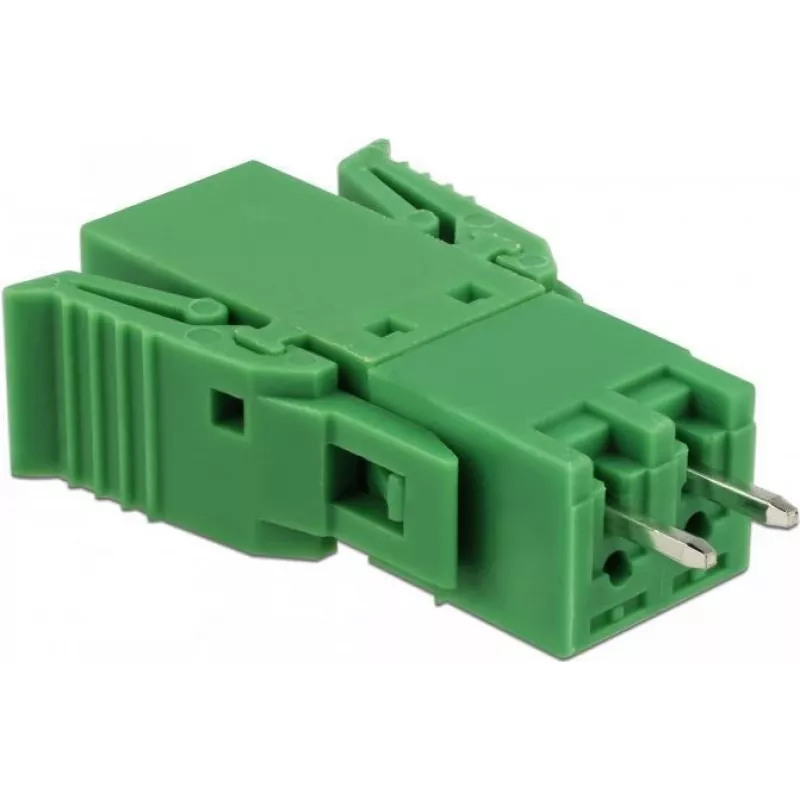

Delock gnybtų blokų rinkinys PCB 2 kontaktų 3,81 mm žingsniu vertikalus (65968)

Gnybtų blokų rinkinys spausdintinėms plokštėms, užtikrinantis saugų 2 kontaktų sujungimą su 3,81 mm žingsniu vertikalioje padėtyje. Šį rinkinį sudaro 10 žalių gnybtų blokų, kurių kiekvienas skirtas 8 A ir 300 V, todėl idealiai tinka patikimiems laidų ir plokštės sujungimams kompaktiškuose elektroniniuose prietaisuose.

Privalumai

Vertikalus montavimas taupo plokštės vietą ir palengvina prieigą prie laidų. Varžtinis spaustukas užtikrina tvirtą laidų nuo 28 iki 16 AWG laikymą, o PA66 korpusas atlaiko temperatūrą nuo -40 °C iki 105 °C.

Tinka

• PCB prototipų kūrimui ir gamybai
• Pramoninėms valdymo plokštėms
• Maitinimo paskirstymo moduliams
• Signalų ir žemos įtampos laidų sujungimams

Pagrindinės specifikacijos

• Jungties tipas: gnybtų blokas, 2 kontaktų
• Žingsnis: 3,81 mm

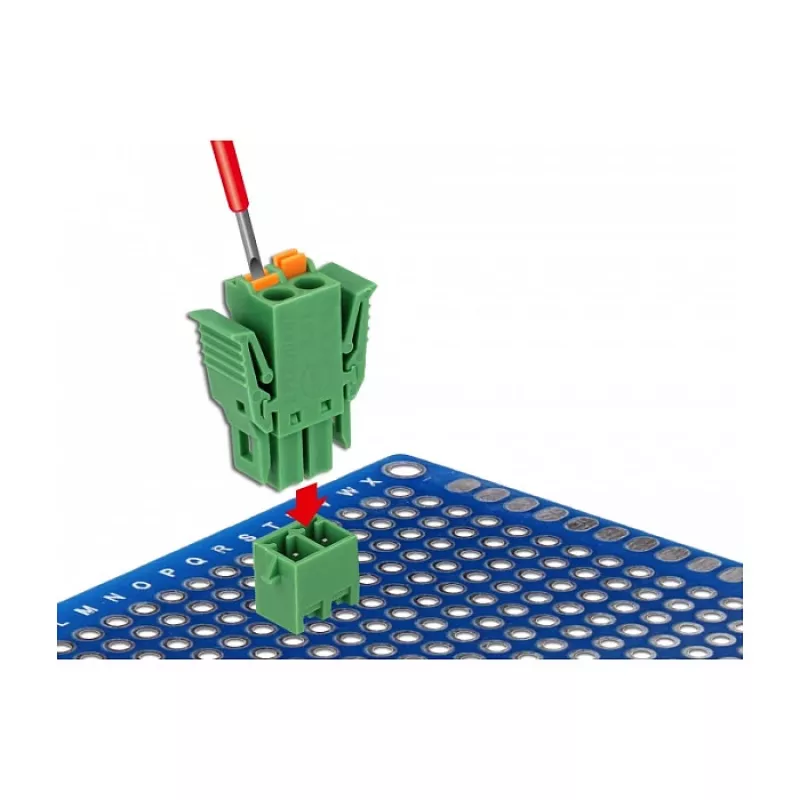

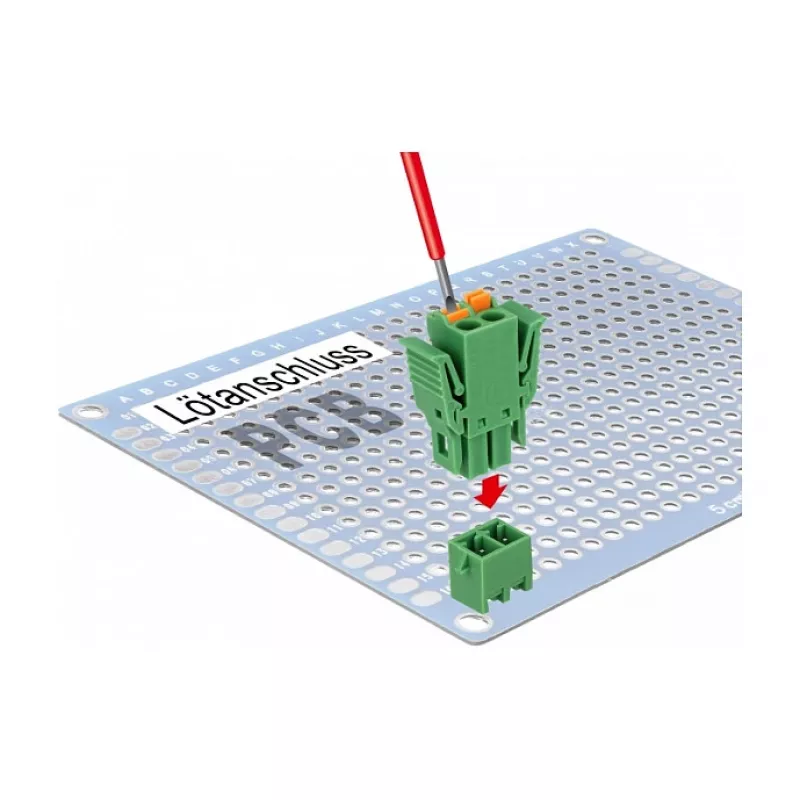

• Montavimo tipas: PCB, vertikalus
• Vardinė srovė: 8 A
• Vardinė įtampa: 300 V
• Laido skersmuo: 28–16 AWG (0,08–1,31 mm²)
• Laido nuėmimo ilgis: 5–6 mm
• Darbinė temperatūra: -40 °C iki 105 °C
• Korpuso medžiaga: PA66
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas, M2
• Spalva: žalia
• Kiekis rinkinyje: 10 vienetų

Rekomendacijos

Priverždami varžtus naudokite ne didesnį kaip 0,2 Nm sukimo momentą, kad nepažeistumėte gnybtų bloko. Įsitikinkite, kad laidai nuimti 5–6 mm, kad būtų užtikrintas optimalus kontaktas.
