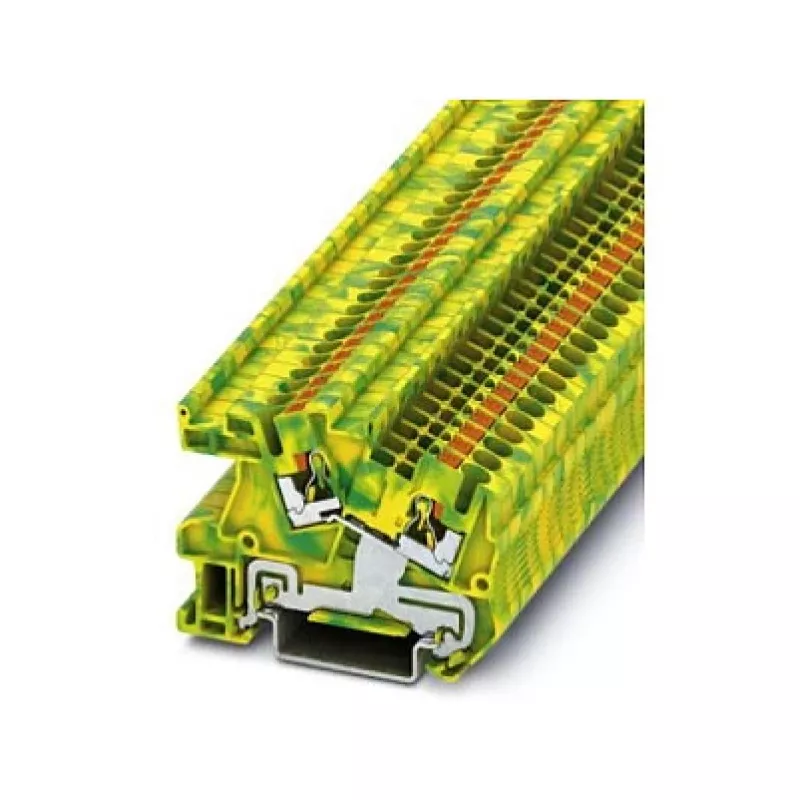

Phoenix 3213962 PTI 2,5-PE įstumiamas įžeminimo gnybtų blokas, 2,5 mm², žaliai geltonas, DIN bėgelio montavimui

Pramoniniuose valdymo skydeliuose ir pastatų įrenginiuose elektrikams reikia patikimo būdo greitai be įrankių prijungti apsauginius laidininkus. Phoenix 3213962 PTI 2,5-PE įžeminimo gnybtų blokas atitinka šį poreikį naudodamas push-in prijungimo technologiją: tiesiog įkiškite vientisą arba suvytą laidininką su antgaliu, ir jis tvirtai užsifiksuoja. Nominalus skerspjūvis 2,5 mm², žaliai geltona spalva PE identifikavimui, šis gnybtų blokas montuojamas ant standartinių DIN bėgių NS 35/7,5 arba NS 35/15. Jis suteikia vieną įžeminimo poziciją su dviem prijungimo taškais, užtikrindamas mažos varžos įžeminimo kelią skirstomuosiuose skyduose, mašinų laiduose ir automatikos sistemose.

Pagrindinės specifikacijos

• Prijungimo technologija: Push-in, be įrankių, vientisiems ir suvytiems laidininkams su antgaliu
• Nominalus skerspjūvis: 2,5 mm², palaiko vientisus 0,2–4 mm² ir suvytus 0,2–2,5 mm²
• Spalva: žaliai geltona (standartinė PE identifikacija)
• Prijungimų skaičius: 2 (viena įžeminimo pozicija)
• Montavimo tipas: DIN bėgis NS 35/7,5 ir NS 35/15
• Izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Nuėmimo ilgis: 8–10 mm
• Darbinė temperatūra: -60 °C iki +105 °C
• Vardinė impulsinė įtampa: 6 kV, viršįtampio kategorija III, taršos laipsnis 3
• Standartai ir patvirtinimai: IEC 60947-7-2, UL, cUL, EAC, VDE

Kodėl verta rinktis

Push-in mechanizmas sumažina laidų sujungimo laiką iki 50%, palyginti su varžtiniais gnybtais, o atsparus vibracijai kontaktas užtikrina ilgalaikį patikimumą atšiaurioje pramoninėje aplinkoje. Žaliai geltonas korpusas aiškiai pažymi gnybtą kaip apsauginį įžeminimą, užkertant kelią laidų sujungimo klaidoms. Dėl plačios darbinės temperatūros ir aukštos impulsinės įtampos vertės jis tinka sudėtingoms reikmėms – nuo šaldymo kamerų iki saulės keitiklių.

Idealiai tinka

• PE laidininkų prijungimui valdymo spintose ir skirstomuosiuose skyduose
• Pastatų automatikos ir ŠVOK sistemoms, kurioms reikia greito, be įrankių montavimo
• Mašinų gamybai ir skydų gamybai, kur laidų sujungimo greitis ir patikimumas yra kritiški
• Geležinkelio ir atsinaujinančios energijos įrenginiams, kur yra vibracija ir temperatūros ekstremumai

Svarbu žinoti

Suvytiems laidininkams be antgalių push-in gnybtams reikia atsuktuvo spyruokliniam lizdui atidaryti. Gnybtų blokas priklauso Phoenix Contact PTI serijai, žinomai dėl kompaktiško dizaino ir didelio tankio ant DIN bėgio. Visada patikrinkite didžiausią leistiną srovę pagal įrengimo standartą ir aplinkos temperatūros sumažinimo koeficientą.
