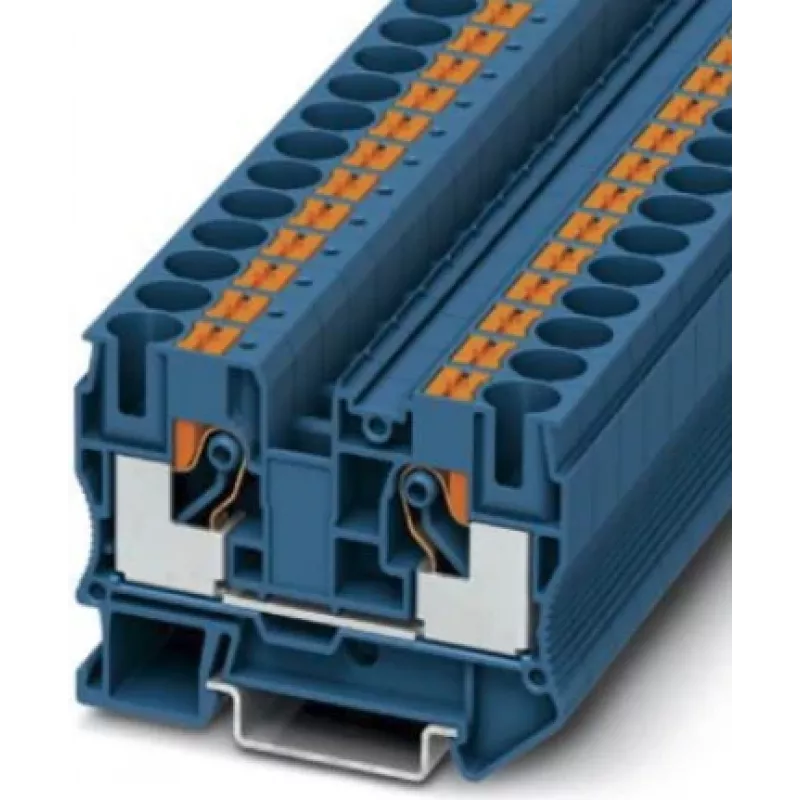

Phoenix 3212123 PT 10 BU praėjimo gnybtų blokas, įspaudžiama jungtis, 10 mm², mėlynas

Valdymo spintose ir skirstomuosiuose dėžėse didelių laidų prijungimas be įrankių gali būti iššūkis. Phoenix 3212123 PT 10 BU praėjimo gnybtų blokas tai išsprendžia įspaudžiama jungtimi, kuri priima kietus ir lanksčius laidus iki 10 mm², taupydama laiką montavimo metu. Mėlynas korpusas užtikrina aiškų vizualų identifikavimą neutraliems arba kitiems paskirtiems grandinės laidams.

Kam jis skirtas

Elektrikams, skydų gamintojams ir priežiūros technikams, dirbantiems pramoninėse valdymo sistemose, pastatų automatikoje ir elektros energijos skirstymuose. Idealiai tinka tiems, kuriems reikia patikimų, didelės srovės jungčių ant standartinių DIN bėgių, su greitu laidų sujungimu ir ilgalaikiu stabilumu.

Pagrindinės savybės

• Įspaudžiamos jungties technologija, skirta belaidžiam kietų laidų ir lanksčių laidų su antgaliais sujungimui.
• Vardinis skerspjūvis 10 mm², palaiko laidus nuo 0,5 mm² iki 16 mm² (kietus) arba 10 mm² (lanksčius).
• Vardinė įtampa 1000 V ir srovė 57 A (IEC), tinka sudėtingoms pramoninėms aplinkoms.
• Montuojamas ant DIN bėgio NS 35/7,5 ir NS 35/15, suderinamas su standartiniais gnybtų blokų priedais.
• Mėlynas poliamido korpusas, degumo klasė UL 94 V0, darbinė temperatūra nuo -60 °C iki 105 °C.

Specifikacijos

• Jungties technologija: Įspaudžiama
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 57 A
• Vardinė viršįtampio įtampa: 8 kV
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė (UL 94): V0
• Nuėmimo ilgis: 12 mm
• Min. kieto laido skerspjūvis: 0,5 mm²
• Maks. kieto laido skerspjūvis: 16 mm²
• Min. lankstaus laido skerspjūvis: 0,5 mm²
• Maks. lankstaus laido skerspjūvis: 10 mm²
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Viršįtampio kategorija: III
• Laidų sujungimo tipas: 1 lygis

Patarimai

Kad įspaudžiamos jungtys būtų patikimos, įsitikinkite, kad laidų galai yra švarūs, o lanksčius laidus naudokite su antgaliais. Mėlynas korpusas idealiai tinka neutraliems laidams žymėti pagal laidų sujungimo konvencijas. Visada patikrinkite, ar DIN bėgis yra tinkamai įžemintas ir ar gnybtų blokas yra tvirtai užfiksuotas ant bėgio.
