Phoenix 3211780 PT 4-TWIN-PE apsauginio laidininko gnybtų blokas, Push-in, 4 mm², žaliai geltonas

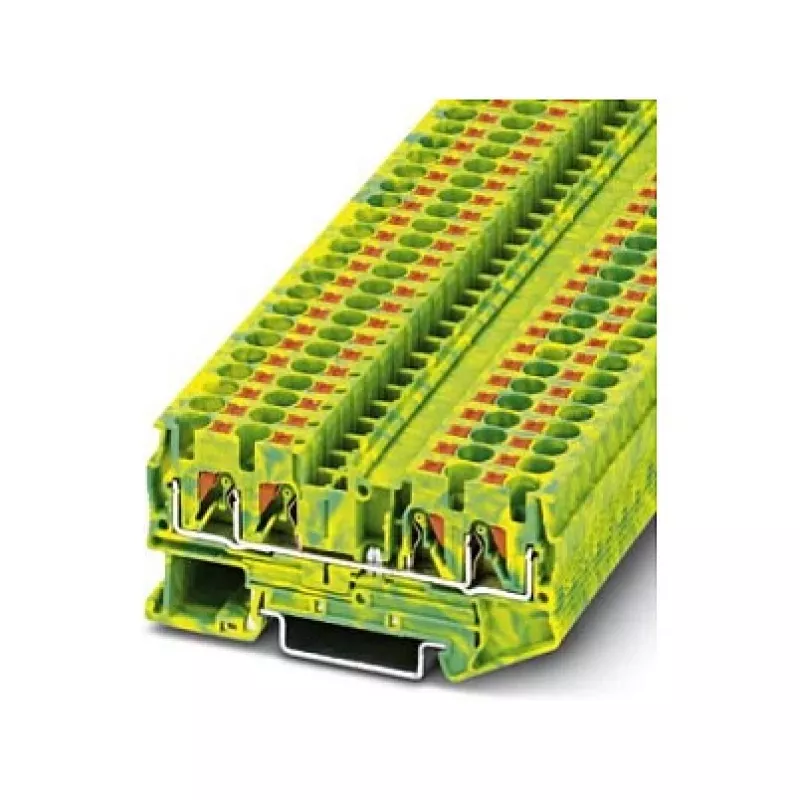

„Phoenix 3211780 PT 4-TWIN-PE“ yra apsauginio laidininko gnybtų blokas, sukurtas patikimiems PE ryšiams pramoniniuose valdymo skydeliuose ir skirstymo sistemose. Jo push-in (įspaudimo) technologija leidžia greitai ir be įrankių prijungti vientisus bei vytinius laidus iki 4 mm², o žaliai geltonas korpusas aiškiai identifikuoja jį kaip apsauginio įžeminimo gnybtą. Su trimis jungties taškais ir kompaktišku vieno lygio dizainu jis talpina kelis įžeminimo laidininkus ant standartinės DIN bėgelio, užtikrindamas saugų ir efektyvų montavimą.

Privalumai

Push-in jungtys sumažina laidų sujungimo laiką iki 50%, palyginti su varžtinėmis jungtimis, o nereikalaujantis priežiūros spyruoklinis spaustukas palaiko pastovų kontaktinį slėgį net esant vibracijai. Gnybtų blokas palaiko platų laidų diapazoną nuo 0,2 mm² iki 6 mm² (vientisi) ir nuo 24 iki 10 AWG, todėl jis tinkamas įvairioms įžeminimo reikmėms. Jo PA izoliacinė medžiaga atitinka UL 94 V0 degumo standartą, o darbinės temperatūros diapazonas nuo -60 °C iki 105 °C tinka atšiaurioms aplinkoms. PE funkcija integruota tiesiogiai į DIN bėgelį, užtikrinant automatinį įžeminimo kontaktą be papildomų laidų.

Tinka

• Valdymo grandinių įžeminimui mašinų gamyboje ir skydų gamyboje
• Apsauginiam įžeminimui automatikos sistemose ir elektros skirstymo įrenginiuose
• Naudojimui su DIN bėgeliais NS 35/7,5 ir NS 35/15 pramoniniuose korpusuose
• Programoms, kurioms reikia didelio atsparumo vibracijai ir nereikalaujančių priežiūros jungčių
• Įrengimams, kur reikia greitai ir be įrankių prijungti kelis PE laidininkus

Pagrindinės specifikacijos

• Jungimo technologija: Push-in
• Vardinis skerspjūvis: 4 mm²
• Jungčių skaičius: 3
• Pozicijų skaičius: 1
• Montavimo tipas: DIN bėgelis (NS 35/7,5, NS 35/15)
• Izoliacinė medžiaga: PA (poliamidas), degumas UL 94 V0
• Nuėmimo ilgis: 10 mm
• Vientiso laidininko skerspjūvis: 0,2 - 6 mm²
• Vytinio laidininko skerspjūvis: 0,2 - 4 mm²
• Laidininko skerspjūvis AWG: 24 - 10
• Darbinė temperatūra: -60 °C iki 105 °C
• Standartai/patvirtinimai: IEC 60947-7-2, UL, CSA, EAC, VDE

Rekomendacijos

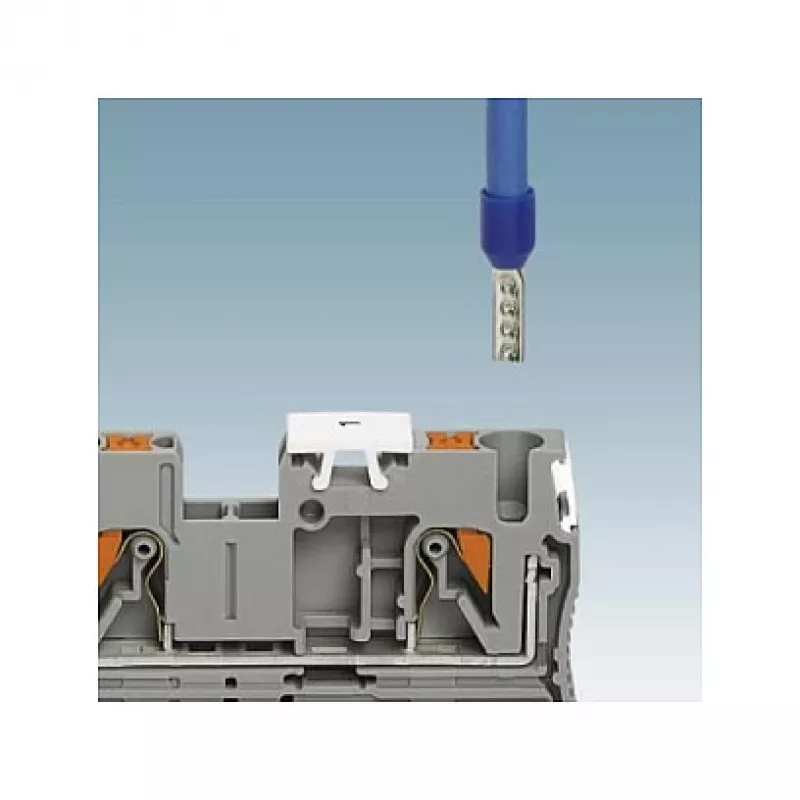

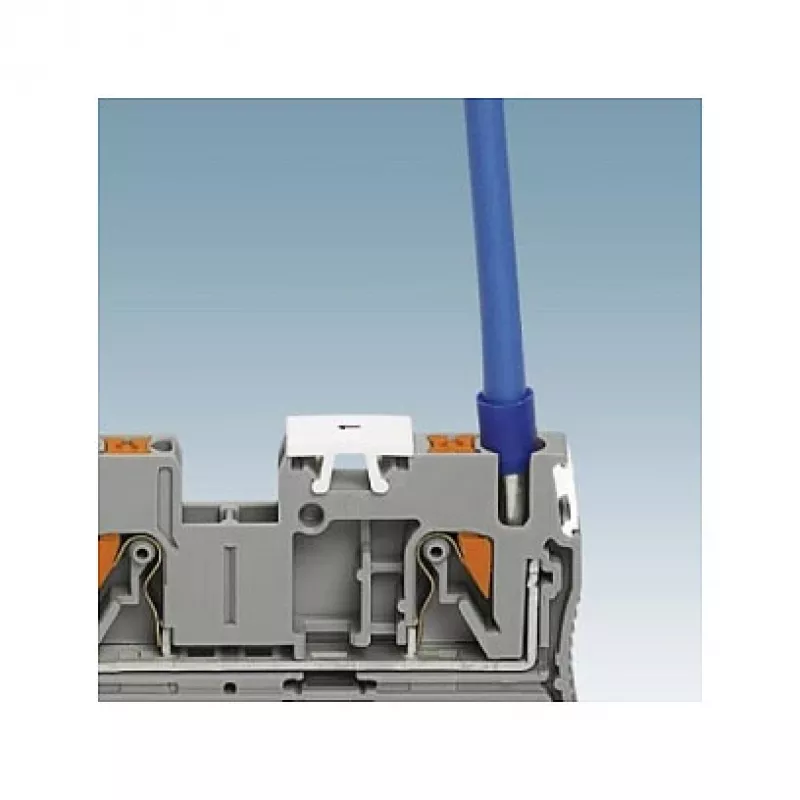

Kad veikimas būtų optimalus, derinkite su „Phoenix“ galiniais dangteliais ir atskyrimo plokštėmis, kad būtų užtikrinta tinkama izoliacija ir atskyrimas. Naudokite antgalius ant vytinių laidų, kad jie neišsiskirtų ir būtų užtikrintas patikimas push-in sujungimas. Įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, kad būtų išlaikyta gnybtų bloko PE funkcija.
