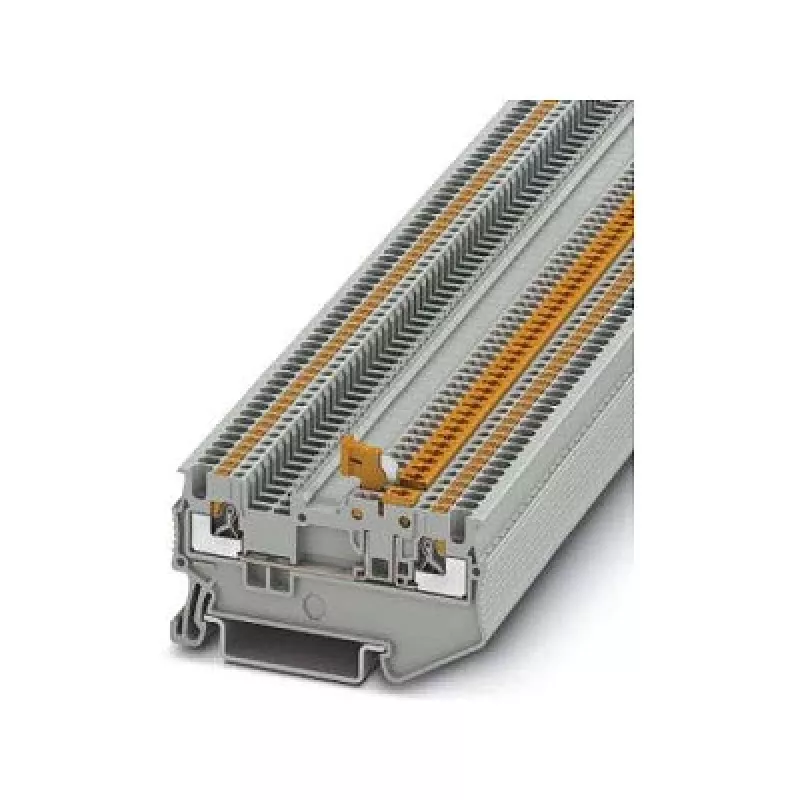

Phoenix 3210301 PT 1,5/S-MT peilių atjungimo gnybtų blokas, Push-in, 1,5 mm², pilkas

Valdymo spintose ir skirstomuosiuose dėžėse saugus grandinių atjungimas yra būtinas priežiūrai ir gedimų šalinimui. Phoenix 3210301 PT 1,5/S-MT peilių atjungimo gnybtų blokas suteikia kompaktišką, be įrankių sprendimą signalų ir maitinimo linijų atjungimui be perjungimo. Jo push-in technologija leidžia tiesiogiai įkišti vientisus arba vytinius laidininkus, sumažinant montavimo laiką ir užtikrinant atsparumą vibracijai.

Kam jis skirtas

Šis gnybtų blokas idealiai tinka skydų gamintojams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo grandinių atjungimo pramoninėse valdymo sistemose, pastatų automatizacijoje ar procesų technologijose. Jis tinka ten, kur erdvė ribota, bet našumas negali būti sumažintas.

Pagrindinės savybės

• Peilių atjungimo funkcija leidžia greitai atjungti grandinę standartiniu atsuktuvu
• Push-in jungtis, skirta montuoti be įrankių, tinka vientisiems ir vytiniams laidininkams
• Skirta 500 V ir 17,5 A, tinka įvairioms signalų ir mažos galios grandinėms
• Kompaktiškas dizainas su 1,5 mm² vardiniu skerspjūviu, idealus tankiam DIN bėgio montavimui
• Pilkas poliamido korpusas, be halogenų ir liepsną stabdantis (UL 94 V0)
• Montuojamas ant standartinių NS 35/7,5 arba NS 35/15 DIN bėgių

Specifikacijos

• Tipas: Peilių atjungimo gnybtų blokas
• Jungimo būdas: Push-in
• Pozicijų skaičius: 2
• Lygmenų skaičius: 1
• Vardinis skerspjūvis: 1,5 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Vardinė viršįtampio įtampa: 6 kV
• Izoliacinė medžiaga: Poliamidas (PA)
• Spalva: Pilka
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Vientiso laidininko skerspjūvis: 0,14 – 1,5 mm²
• Vytinio laidininko skerspjūvis: 0,14 – 1,5 mm²
• AWG dydis: 26 – 16
• Nuėmimo ilgis: 8 – 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3

Patarimai
