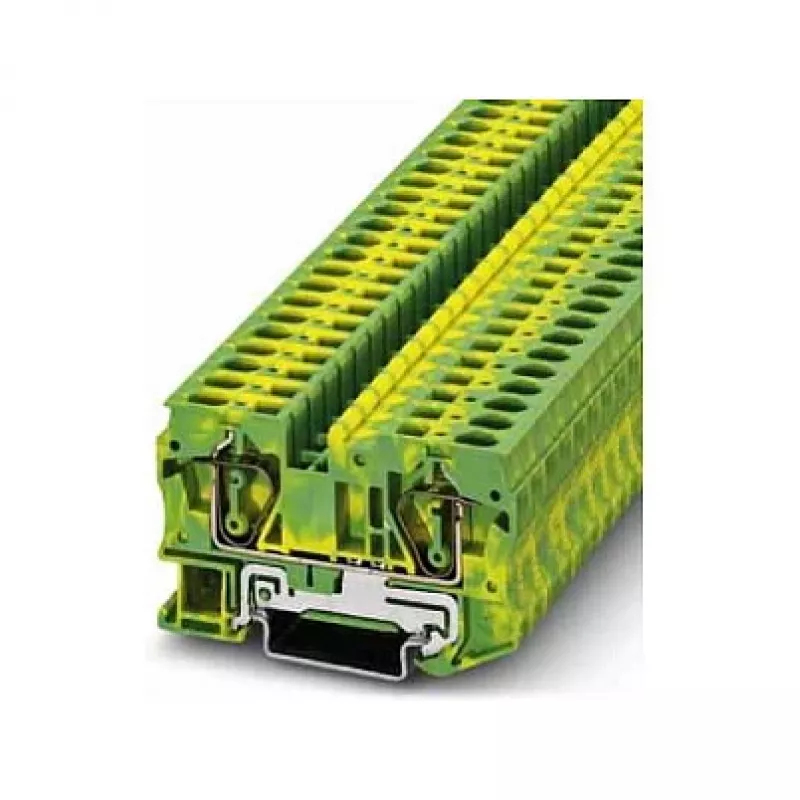

Phoenix Contact ST 6-PE Apsauginio įžeminimo gnybtų blokas, spyruoklinė jungtis, žaliai-geltonas, 6 mm², DIN bėgeliui

Pramoniniuose valdymo skyduose patikimas įžeminimas nėra pasirinkimas – tai saugos būtinybė. Phoenix Contact ST 6-PE apsauginio įžeminimo gnybtų blokas užtikrina saugų, atsparų vibracijai ryšį apsauginiams laidininkams iki 6 mm². Spyruoklinė technologija pašalina periodinio priveržimo poreikį, užtikrindama mažai priežiūros reikalaujantį veikimą net atšiauriomis sąlygomis. Žaliai-geltonas korpusas aiškiai identifikuoja PE funkciją, sumažindamas laidų sujungimo klaidas montavimo ir patikros metu.

Kam jis skirtas

Elektros inžinieriams, skydų gamintojams ir priežiūros technikams, dirbantiems su DIN bėgelio mazgais pramoninėje automatikoje, energijos paskirstyme ir pastatų infrastruktūroje. Šis gnybtas idealiai tinka programoms, kurioms reikia kompaktiško, didelės srovės PE ryšio su įrankio nereikalaujančiu įkišamu laidų sujungimu kietiems laidininkams arba su užspaudžiamomis antgalėmis suvytiems laidams.

Pagrindinės savybės

• Spyruoklinė jungčių sistema: įkišamas užbaigimas kietiems ir su antgalėmis laidininkams, nereikia specialių įrankių
• Skirta 6 mm² vardiniam skerspjūviui, palaiko iki 10 mm² kietus laidininkus
• Didelė srovės galia: 41 A (IEC) su 1000 V vardine įtampa
• Žaliai-geltonas izoliacinis korpusas iš nedegios poliamido (UL 94 V0)
• Tvirtinama ant standartinių 35 mm DIN bėgelių (NS 35/7.5 ir NS 35/15)
• Platus darbinės temperatūros diapazonas: nuo -60 °C iki +105 °C
• Du jungties taškai ir integruota PE kojelė tiesioginiam įžeminimui prie bėgelio
• 12 mm izoliacijos nuėmimo ilgis nuosekliems ir patikimiems sujungimams

Specifikacijos

• Prekės ženklas: Phoenix Contact
• Modelis: ST 6-PE
• MPN: 3031500
• EAN: 4017918186968
• Jungties technologija: Spyruoklinė (įkišama)
• Vardinis skerspjūvis: 6 mm²
• AWG matuoklis: 10
• Jungčių skaičius: 2 (plius PE kojelė)
• Pozicijų skaičius: 1
• Spalva: Žaliai-geltona
• Montavimo tipas: DIN bėgelis (NS 35/7.5, NS 35/15)
• Izoliacinė medžiaga: Poliamidas (PA)
• Degumo klasė: UL 94 V0
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A
• Vardinė viršįtampio įtampa: 8 kV
• Izoliacijos nuėmimo ilgis: 12 mm
• Min. kieto laidininko skerspjūvis: 0.2 mm²
• Maks. kieto laidininko skerspjūvis: 10 mm²
• Min. suvyto laidininko skerspjūvis: 0.2 mm²
• Maks. suvyto laidininko skerspjūvis: 6 mm²
• Min. laidininko skerspjūvis (antgalė su plastikine įvore): 0.25 mm²
• Maks. laidininko skerspjūvis (antgalė su plastikine įvore): 6 mm²
• Darbinė temperatūra: nuo -60 °C iki 105 °C

Patarimai

Suvytiems laidininkams be antgalių, prieš įkišant, atidarykite spyruoklinį spaustuką atsuktuvu. Įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, kad būtų užbaigta PE grandinė. Naudodami antgales su plastikinėmis įvorėmis, patikrinkite, ar įvorė netrukdo suspaudimo zonai. Reguliariai tikrinkite gnybtą dėl perkaitimo ar spalvos pakitimo požymių, ypač didelės srovės programose.
