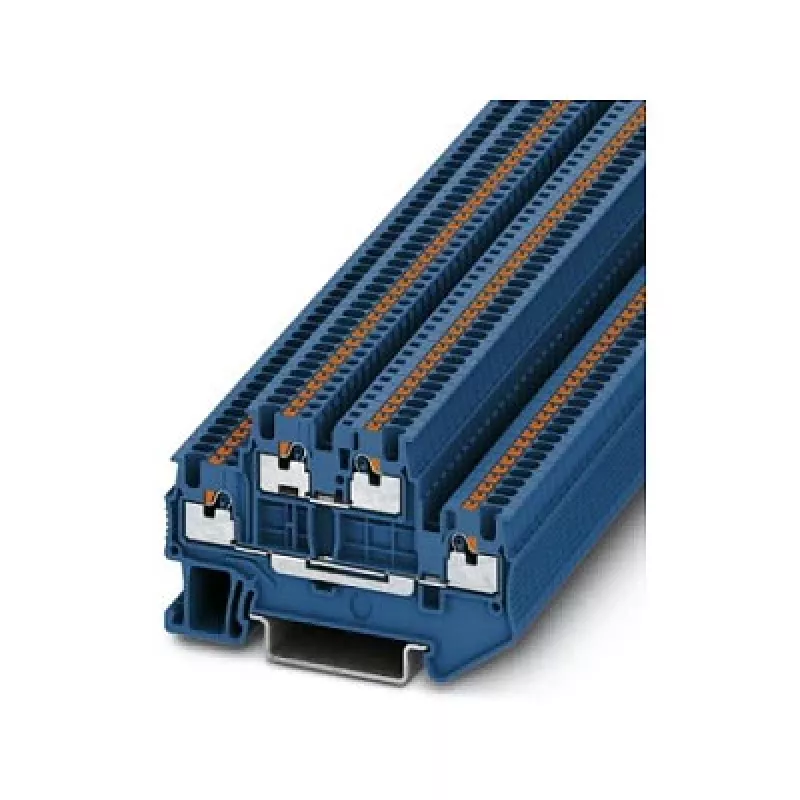

Phoenix 3208524 PTTB 1,5/S BU dviejų lygių įspaudžiamasis gnybtų blokas, mėlynas

Esant 17,5 A vardinei srovei ir 500 V vardinei įtampai, šis dviejų lygių gnybtų blokas atlieka sudėtingas pramoninio valdymo ir energijos paskirstymo užduotis kompaktiškame 3,5 mm pločio korpuse. Įspaudžiamoji jungimo technologija leidžia be įrankių prijungti kietus ir lanksčius laidininkus iki 1,5 mm², žymiai sutrumpinant montavimo laiką.

Apžvalga

Phoenix Contact PTTB 1,5/S BU yra dviejų lygių gnybtų blokas su keturiais įspaudžiamaisiais jungimo taškais, skirtas montuoti ant DIN bėgio NS 35/7,5 arba NS 35/15. Mėlynas poliamido korpusas atitinka UL 94 V0 degumo standartą, užtikrindamas saugumą skydų gamyboje ir mašinų laidų sujungime. Blokas skirtas 3 užterštumo laipsniui ir III viršįtampio kategorijai, todėl tinka atšiaurioms pramoninėms aplinkoms.

Pagrindiniai privalumai

• Įspaudžiamoji jungtis: nereikia įrankių kietiems arba su antgaliais laidininkams, montavimo laikas sutrumpėja iki 50%.
• Dviejų lygių konstrukcija: du nepriklausomi potencialo lygiai viename 3,5 mm pločio modulyje, taupant vietą ant DIN bėgio.
• Platus temperatūrų diapazonas: veikia nuo -60 °C iki 105 °C, tinka ekstremalioms sąlygoms.
• Didelis srovės tankis: 17,5 A vienam lygiui su 500 V izoliacija, idealiai tinka valdymo grandinėms ir signalų paskirstymui.
• Patvarus korpusas: PA 6.6 poliamidas, be halogenų, su V0 degumo klase, užtikrinančia geresnę apsaugą nuo gaisro.

Techniniai duomenys

• Jungimo technologija: įspaudžiamoji
• Lygiai: 2
• Jungtys: 4
• Vardinis skerspjūvis: 1,5 mm²
• Kieto laidininko skerspjūvis: 0,14 mm² – 1,5 mm²
• Lankstaus laidininko skerspjūvis: 0,14 mm² – 1,5 mm²
• Nuėmimo ilgis: 8 mm – 10 mm
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Montavimo tipas: DIN bėgis (NS 35/7,5, NS 35/15)
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: V0 (UL 94)
• Darbinė temperatūra: -60 °C iki 105 °C
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Plotis: 3,5 mm
• Ilgis: 65,8 mm
• Aukštis (ant NS 35/7,5): 42,5 mm

Mūsų vertinimas

PTTB 1,5/S BU sujungia aukštą elektrinį našumą su erdvę taupančia dviejų lygių konstrukcija ir įspaudžiamuoju laidų sujungimu be įrankių. Tai patikimas pasirinkimas valdymo spintoms, PLC sąsajoms ir pramoninei automatikai, kur svarbus tankis ir greitis.
