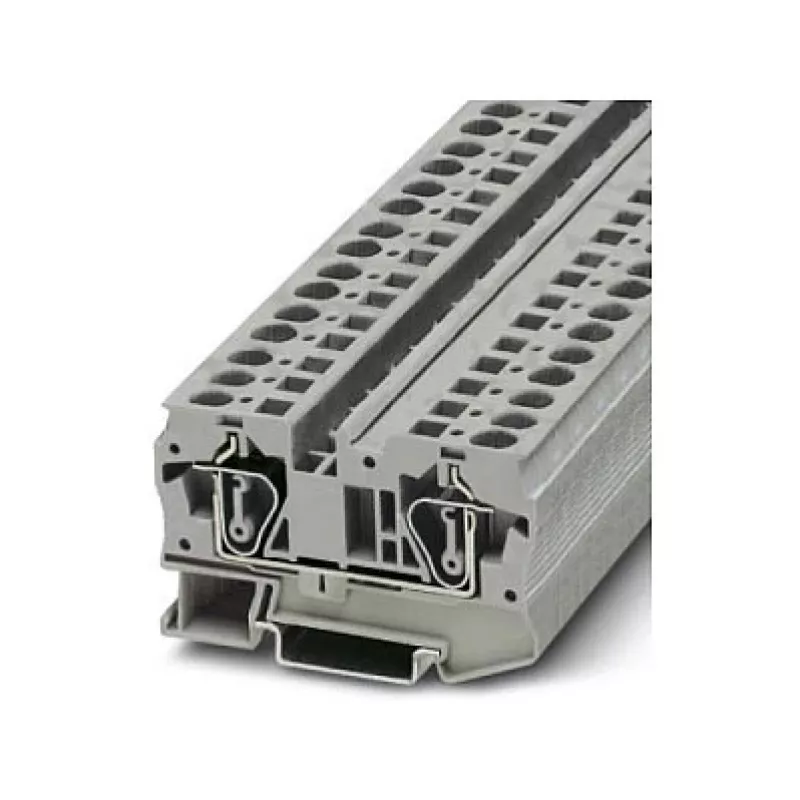

Phoenix 3031487 ST 6 Spyruoklinės gnybtų juostos praėjimo gnybtas, 6 mm², 1000 V, 41 A, pilkas

Pramoninėse valdymo spintose patikimas ir nereikalaujantis priežiūros laidų sujungimas yra būtinas. Phoenix 3031487 ST 6 spyruoklinės gnybtų juostos praėjimo gnybtas tai išsprendžia, užtikrindamas saugų ir atsparų vibracijai laidų sujungimą iki 6 mm². Jo įrankio nereikalaujanti spyruoklinė technologija pagreitina montavimą ir užtikrina pastovų kontaktinį spaudimą net atšiauriomis sąlygomis. Šis gnybtas idealiai tinka galios ir signalų paskirstymui automatikos sistemose, mašinų gamyboje ir elektros instaliacijose.

Kam jis skirtas

Šis gnybtas skirtas elektros inžinieriams, skydų gamintojams ir priežiūros technikams, kuriems reikia kompaktiško, didelės srovės jungties taško ant standartinių DIN bėgių. Jis tinka programoms, kuriose dažnai keičiami laidai arba kur erdvė ribota, pavyzdžiui, valdymo spintose, variklių valdymo centruose ir skirstomuosiuose skydeliuose.

Pagrindinės savybės

• Spyruoklinė jungtis: be įrankių, atspari vibracijai ir nereikalaujanti priežiūros.
• Didelė srovės apkrova: 41 A vardinė srovė sudėtingoms grandinėms.
• Platus laidų diapazonas: priima kietus laidus nuo 0,2 iki 10 mm² ir lanksčius laidus nuo 0,2 iki 6 mm².
• Kompaktiškas dizainas: tik 8,2 mm pločio, taupo bėgio vietą.
• Patvarus korpusas: pilkas poliamidas (PA) su UL 94 V0 degumo klase.
• Lengvas montavimas: užsifiksuoja ant NS 35/7,5 arba NS 35/15 DIN bėgių.

Specifikacijos

• Tipas: Praėjimo gnybtas
• Jungimo būdas: Spyruoklinis
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Vardinis skerspjūvis: 6 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A
• Kieto laido skerspjūvis: 0,2 - 10 mm²
• Lankstaus laido skerspjūvis: 0,2 - 6 mm²
• AWG diapazonas: 24 - 8
• Nuėmimo ilgis: 12 mm
• Korpuso medžiaga: Poliamidas (PA)
• Spalva: Pilka
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3
• Perįtampos kategorija: III

Patarimai

Kad veiktų optimaliai, naudokite antgalius ant lanksčių laidų, kad išvengtumėte gijų lūžimo ir užtikrintumėte patikimą jungtį. Prieš įkišdami visada patikrinkite laido skerspjūvį ir nuėmimo ilgį. Šį gnybtą galima derinti su Phoenix galiniais dangteliais ir pertvarų plokštėmis, kad būtų padidintas saugumas grupuotose instaliacijose.
