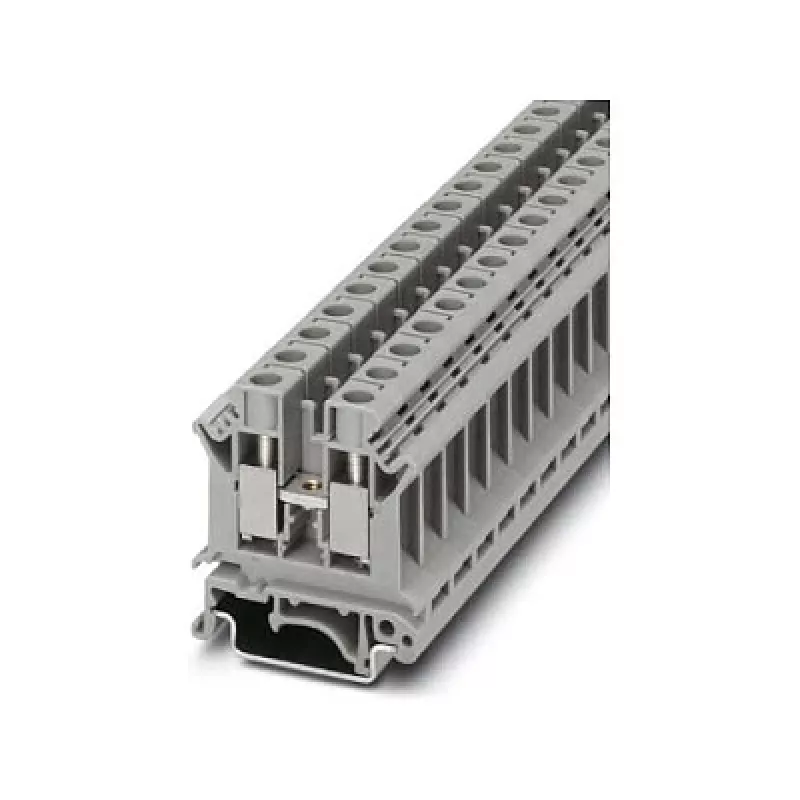

Phoenix 3005073 Praeinamoji gnybtų jungtis UK 10 N, varžtinis sujungimas, 10 mm², 800 V, 57 A, pilka

Praeinamoji gnybtų jungtis su varžtiniu sujungimu, sukurta patikimam ir efektyviam laidų prijungimui pramoniniuose valdymo skydeliuose ir paskirstymo sistemose. UK 10 N užtikrina tvirtą vienos pozicijos, dviejų jungčių sprendimą laidams iki 10 mm², skirtą 800 V ir 57 A, todėl puikiai tinka galios paskirstymui ir signalų laidams sudėtingose aplinkose.

Privalumai

Varžtinio sujungimo technologija užtikrina saugų, atsparų vibracijai prijungimą, o poliamido korpusas pasižymi puikiomis izoliacinėmis savybėmis ir mechaniniu stiprumu. Kompaktiškas dizainas taupo vietą DIN bėgyje, o platus laidų skerspjūvių diapazonas (0,5–16 mm² vientisas) atitinka įvairius laidų sujungimo poreikius. Pilka spalva suteikia neutralią išvaizdą, tinkančią standartiniams įrengimams.

Tinka

• Pramoniniams valdymo skydeliams ir skirstykloms
• Galios paskirstymui mašinose ir įrenginiuose
• Pastatų automatizavimui ir elektros instaliacijai
• Programoms, kurioms reikia patikimų praeinamųjų jungčių ant DIN bėgio

Pagrindinės specifikacijos

• Jungimo būdas: varžtinis sujungimas
• Pozicijų skaičius: 1, jungčių skaičius: 2
• Vardinis skerspjūvis: 10 mm²
• Vardinė įtampa (IEC): 800 V, vardinė srovė (IEC): 57 A
• Laido skerspjūvis: vientisas 0,5–16 mm², vytas 0,5–10 mm², AWG 20–6
• Izoliacinė medžiaga: poliamidas (PA), spalva: pilka
• Tvirtinimo tipas: DIN bėgis NS 35/7,5 arba NS 35/15
• Nuėmimo ilgis: 10 mm, sriegis: M4, priveržimo momentas: 1,2–1,5 Nm
• Taršos laipsnis: 3, viršįtampio kategorija: III, degumo klasė: UL 94 V0

Rekomendacijos

Siekiant optimalaus veikimo, naudokite tinkamo dydžio atsuktuvą, kad pasiektumėte nurodytą priveržimo momentą. Įsitikinkite, kad DIN bėgis yra tinkamai įžemintas, o gnybtų jungtis tvirtai užfiksuota. Ši gnybtų jungtis suderinama su standartiniais priedais, tokiais kaip galiniai dangteliai ir pertvaros plokštės, užtikrinančiais didesnį saugumą ir tvarkingumą.
