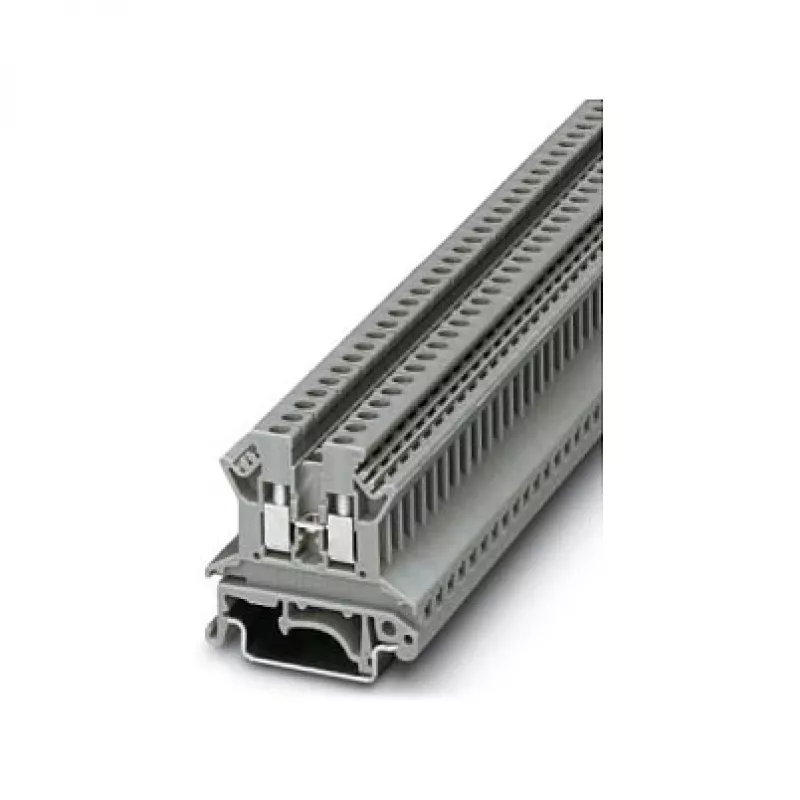

Phoenix 3003347 UK 2,5 N Praėjimo gnybtų blokas, varžtinis sujungimas, 2,5 mm², 800 V, 24 A, pilkas

„Phoenix 3003347 UK 2,5 N“ praėjimo gnybtų blokas išsiskiria tvirtu varžtiniu sujungimu ir kompaktišku dizainu, siūlančiu patikimą sprendimą DIN bėgio įrengimams. Skirtingai nuo įprastų gnybtų, kurie gali apriboti laidininkų diapazoną, šis modelis tinka kietiems laidininkams nuo 0,2 iki 4 mm² ir lankstiems laidininkams nuo 0,2 iki 2,5 mm², todėl yra universalus įvairiems laidavimo darbams. Pilkas poliamido korpusas užtikrina ilgaamžiškumą ir atitinka UL 94 V0 degumo standartus, užtikrinant saugumą sudėtingose aplinkose.

Svarbiausi privalumai

• Vardinis skerspjūvis: 2,5 mm² su varžtine sujungimo technologija
• Vardinė įtampa 800 V ir srovė 24 A (IEC)
• Platus laidininkų diapazonas: kieti 0,2–4 mm², lankstūs 0,2–2,5 mm², AWG 24–12
• Tvirtinama ant standartinių DIN bėgių NS 35/7,5, NS 35/15 ir NS 32
• Darbinė temperatūra nuo -60 °C iki 105 °C
• Taršos laipsnis 3 ir viršįtampio kategorija III
• Sertifikatai: IEC 60947-7-1, UL, CSA

Kasdienis naudojimas

Montavimas yra paprastas: nuimkite izoliaciją 8 mm ilgyje, įkiškite laidininką į gnybtą ir priveržkite M3 varžtą sukimo momentu 0,5–0,6 Nm. Vienos pozicijos su dviem jungtimis gnybtas leidžia efektyviai sujungti laidus valdymo spintose ir skirstomuosiuose dėžėse. Pilka spalva puikiai dera su standartiniais pramoniniais komponentais, o kompaktiški matmenys (plotis 5,2 mm, aukštis 42,5 mm, gylis 46,5 mm) taupo vietą ant bėgio.

Išsamios specifikacijos

• Prekės ženklas: Phoenix Contact
• Modelis: UK 2,5 N
• MPN: 3003347
• EAN: 4017918099299
• Gnybtų tipas: Praėjimo gnybtų blokas
• Sujungimo technologija: Varžtinis sujungimas
• Pozicijų skaičius: 1
• Jungčių skaičius: 2
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 24 A
• Kietų laidininkų skerspjūvis: 0,2–4 mm²
• Lanksčių laidininkų skerspjūvis: 0,2–2,5 mm²
• AWG laidininkų skerspjūvis: 24–12
• Izoliacinė medžiaga: Poliamidas (PA)
• Spalva: Pilka
• Tvirtinimo tipas: DIN bėgis (NS 35/7,5, NS 35/15, NS 32)
• Izoliacijos nuėmimo ilgis: 8 mm
• Varžto sriegis: M3
• Priveržimo momentas: 0,5–0,6 Nm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3
• Viršįtampio kategorija: III
• Standartai: IEC 60947-7-1, UL, CSA

Baigiamoji pastaba

Dėl didelės srovės galios ir plataus temperatūros diapazono „Phoenix 3003347“ yra patikimas pasirinkimas pramoniniams laidavimo projektams, kur patikimumas yra būtinas.
