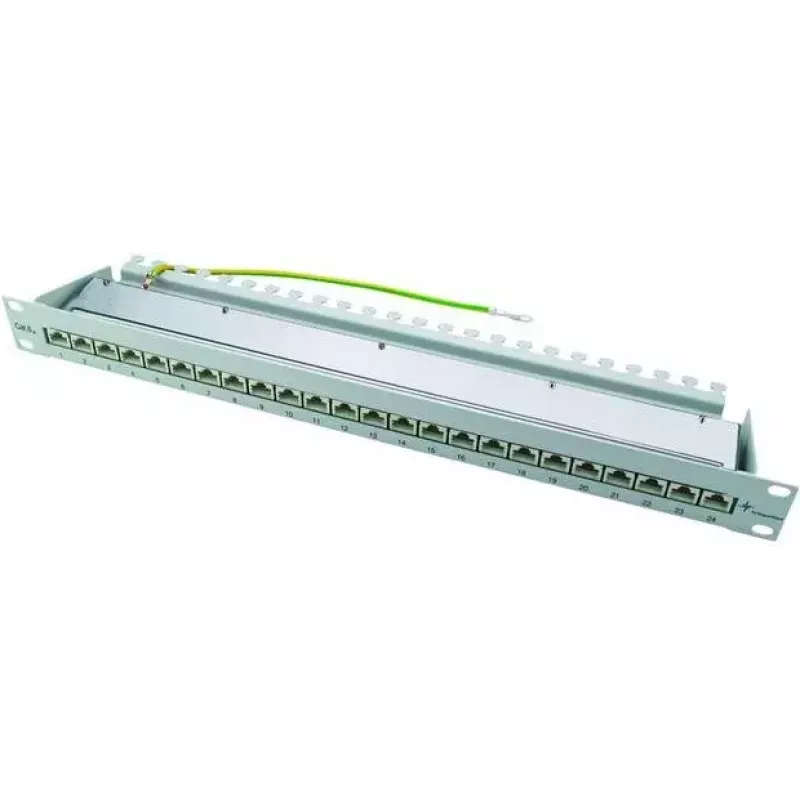

Patch Panel Telegärtner J02023S0050

Telegärtner J02023S0050 yra 19"/10" 1 HU stovo montavimo pataisų skydas, sukurtas 10 Gigabit Ethernet tinklams. Galima rinktis iš 12, 16 arba 24 RJ45 lizdų, surinktų ant vienos spausdintinės plokštės, ir palaiko Cat6A kabelius bei EA klasė 500 našumą. Skydo korpusas plieninis, su nerūdijančio plieno dangčiu, juodos spalvos (matmenys: 482,6 mm × 44 mm × 140 mm). Priekyje sunumeruoti moduliniai lizdai supaprastina identifikavimą montuojant ir prižiūrint.

Privalumai

Konstrukcijoje naudojama horizontaliai montuojama spausdintinė plokštė ir IDC (LSA Plus) gnybtai su spalviniu kodavimu pagal EIA/TIA 568 A ir B, užtikrinant patikimą ir standartus atitinkantį kabelių sujungimą. Ekranuoti variantai suteikia 360° ekranavimo jungtį ant didelės spausdintinės plokštės kontaktinės vietos, naudojant varžtų spaustukus be būtinybės pinti ekrano pynę, o įžeminimas palengvinamas pridedamu įžeminimo kabeliu. Skydas sumažina trumpųjų jungimų riziką, išlaikant pakankamą atstumą tarp duomenų gnybtų ir ekranavimo kontakto, bei leidžia laikytis maksimalaus 13 mm išsuktų porų ilgio neapsunkinant montavimo. Pridedami kabelių raiščiai užtikrina mechaninį atsparumą be papildomų varžtų ar specialių įrankių, o lizdai priekyje sunumeruoti, kad būtų lengviau identifikuoti.

Tinka

• 10 Gigabit Ethernet tinklo paskirstymui serverių patalpose ir duomenų paskirstymo spintose
• Struktūrizuotai kabelių sistemai pagal Cat6A/EA klasė 500 reikalavimus
• Stovo montavimui, kai reikia 1 HU vietos

Pagrindinės specifikacijos

• Modelis: Telegärtner J02023S0050
• Formatas: 19"/10" stovo montavimas, 1 HU
• Jungtys: 12/16/24 × RJ45 (surinkta ant vienos spausdintinės plokštės)
• Kabelių standartas: Cat6A, EA klasė 500
• Gnybtai: IDC (LSA Plus), spalvinis kodavimas pagal EIA/TIA 568 A ir B
• Ekranavimas: ekranuoti variantai su 360° spausdintinės plokštės kontaktu ir varžtų spaustuko jungtimi
• Korpusas: plienas (miltelinis laminuotas); dangtis: nerūdijantis plienas; spalva: juoda
• Matmenys: 482,6 mm × 44 mm × 140 mm
• Patvarumas (su apsauga nuo perlenkimo): >750 sujungimo ciklų RJ45/RJ11/RJ12 (Cat6A tipams)

Kaip naudoti

Sumontuokite pataisų skydą standartiniame 19" arba 10" stove, naudodami numatytus montavimo taškus, tada užbaikite ateinančius Cat6A kabelius ant IDC (LSA Plus) gnybtų, laikydamiesi EIA/TIA 568 A arba B spalvinio kodo. Ekranuotiems variantams prijunkite kabelio ekraną prie didelės spausdintinės plokštės kontaktinės vietos, naudodami varžtų spaustukus, ir prijunkite pridedamą įžeminimo kabelį, kad skydas būtų įžemintas. Naudokite pateiktus kabelių raiščius mechaniniam atsparumui užtikrinti ir kabelius nutieskite taip, kad išlaikytumėte rekomenduojamą ne didesnį kaip 13 mm išsuktų porų ilgį prie gnybtų. Patikrinkite prievadų numeraciją priekiniame skydelyje, kad tiksliai susietumėte jungtis.

Rekomendacijos

Siekiant geriausio veikimo 10 Gigabit aplinkoje, naudokite Cat6A kabelius su tinkama apsauga nuo perlenkimo, užtikrinkite ekrano vientisumą ir tinkamą įžeminimą ekranuotoms instaliacijoms bei laikykitės, kad išsuktų porų ilgis prie gnybtų būtų ne didesnis kaip 13 mm. Laikykitės EIA/TIA 568 kabelių sujungimo standartų, kad tinklas būtų patikimas.
