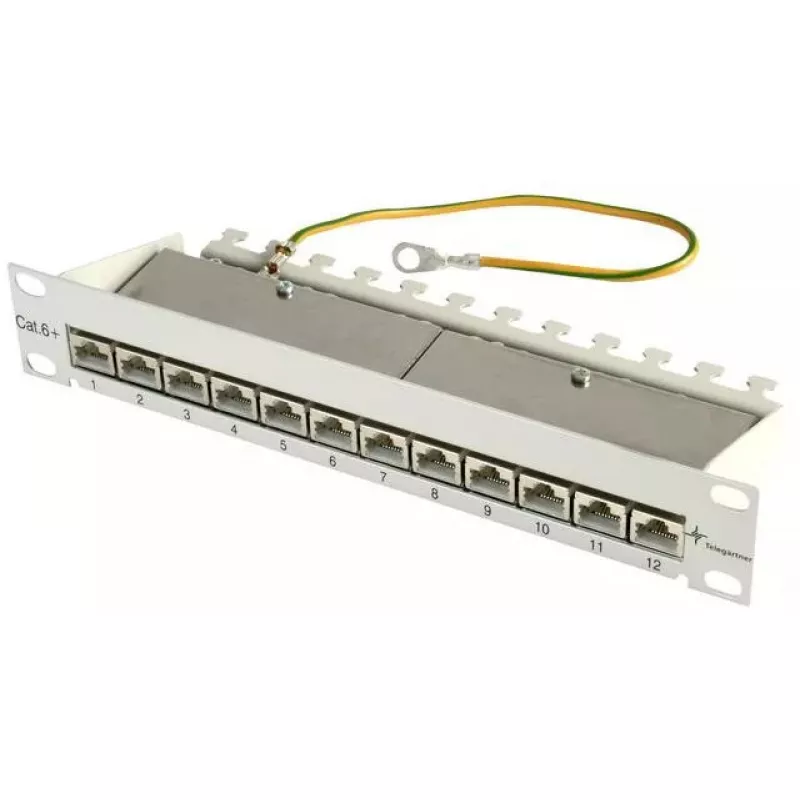

Patch Panel Telegärtner J02022A0057

Telegärtner J02022A0057 patch panel yra 19"/10" 1 HU montuojamas į stovą įrenginys, skirtas struktūrizuotoms kabelių sistemoms. Galima rinktis su 12, 16 arba 24 RJ45 lizdais, sumontuotais ant vienos spausdintinės plokštės, montuojamos horizontaliai. Korpusas plieninis, milteliniu būdu padengtas šviesiai pilka apdaila (RAL 7035), dangtis iš nerūdijančio plieno. Skydas palaiko Cat6a ir Cat5e kabelių sistemas ir atitinka IEC 60603-7-5 / -7-3 standartus.

Pranašumai

Įrenginyje yra IDC (LSA Plus) jungtys su spalviniu kodavimu pagal EIA/TIA 568A ir 568B, integruota modulinių lizdų numeracija priekiniame skydelyje bei uždari kabelių raiščiai įtempimui sumažinti, kuriems nereikia varžtų ar specialių įrankių. Ekranuotose versijose galimas 360° ekranavimo prijungimas tiesiai ant spausdintinės plokštės per didelį kontaktinį plotą ir varžtinius spaustukus, todėl sumažėja poreikis sukti pynę ir sumažėja trumpojo jungimo rizika dėl pakankamo atstumo tarp duomenų gnybtų ir ekranavimo kontakto. Dangčiui sumontuoti nereikia specialių įrankių.

Tinka

• Į stovą montuojamam tinklo paskirstymui serverių patalpose ir ryšių spintose
• Struktūrizuotų kabelių sistemų įrengimui naudojant Cat6a arba Cat5e kabelius
• Aplinkoms, kuriose reikalingos ekranuotos RJ45 jungtys (ekranuotoms versijoms)

Pagrindinės specifikacijos

• Formos faktorius: 19" / 10", 1 HU montavimas į stovą
• RJ45 prievadai: 12, 16 arba 24 ant vienos bendros spausdintinės plokštės
• Jungtis: IDC (LSA Plus) su EIA/TIA 568A ir 568B spalviniu kodavimu
• Standartai: IEC 60603-7-5 / IEC 60603-7-3
• Medžiagos: plieninis korpusas (milteliniu būdu padengtas RAL 7035), nerūdijančio plieno dangtis
• Ekranavimas: 360° kontaktas ant spausdintinės plokštės ir varžtinio spaustuko jungtis (ekranuotiems tipams)

Kaip naudoti

Sumontuokite patch panel standartiniame 19" arba 10" stove reikiamame 1 HU aukštyje. Prijunkite tinklo kabelius prie IDC (LSA Plus) gnybtų, vadovaudamiesi EIA/TIA 568A arba 568B spalviniu kodu. Ekranuotoms versijoms prijunkite kabelio ekraną prie spausdintinės plokštės kontakto naudodami pateiktus varžtinius spaustukus ir pridedamą įžeminimo kabelį. Naudokite pridedamus kabelių raiščius, kad sumažintumėte sumontuotų kabelių įtempimą; dangčiui pritvirtinti nereikia specialių įrankių.

Rekomendacijos

Užtikrinkite, kad nesusuktas duomenų porų ilgis neviršytų 13 mm, kad būtų išlaikytas signalo našumas. Montuodami ekranuotus kabelius, patikrinkite įžeminimo jungtį ir išlaikykite pakankamą tarpą tarp ekranavimo kontaktų ir duomenų gnybtų, kad išvengtumėte trumpųjų jungimų. Laikykitės standartinių kabelių tvarkymo praktikų stovuose ir spintose, kad išsaugotumėte našumą ir prieinamumą.
