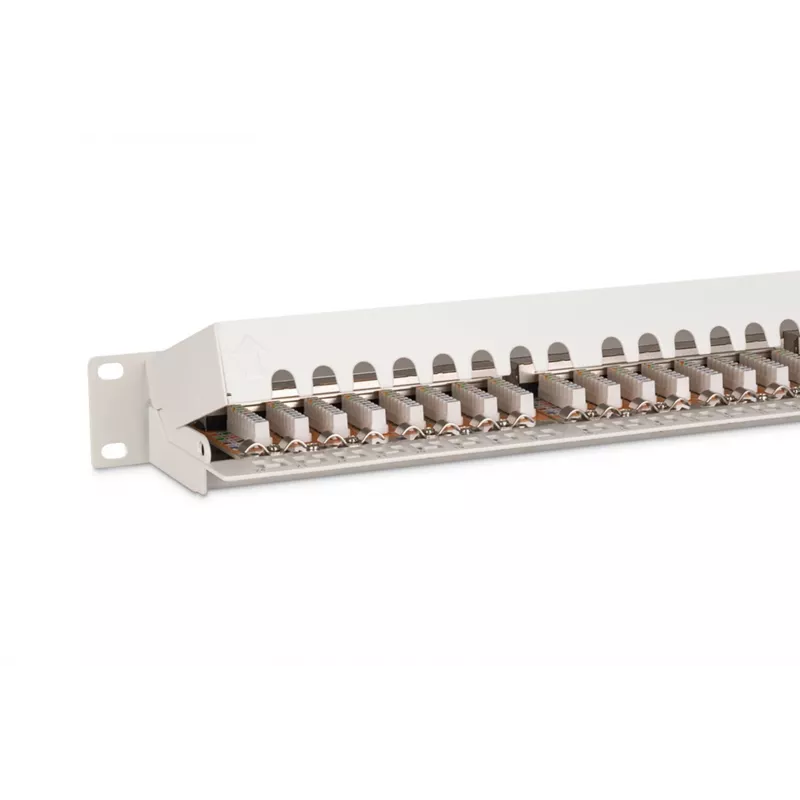

Patch Panel Digitus CAT 6 Class E DN-91624S

DIGITUS patch panelis CAT 6 Class E DN-91624S yra 1U, 19" stovo montavimo skydas su 24 ekranuotais RJ45 prievadais, skirtas struktūrizuotų tinklų diegimui. Jis pagamintas pagal Link Performance Class E (iki 250 MHz) ir atitinka EN 50173 bei ISO/IEC 11801 standartus. Plieninis korpusas pagamintas iš 1,5 mm cinkuoto šaltai valcuoto plieno, o skydas palaiko IEEE 802.3af ir 802.3at PoE standartus, skirtus prijungtų įrenginių maitinimui.

Privalumai

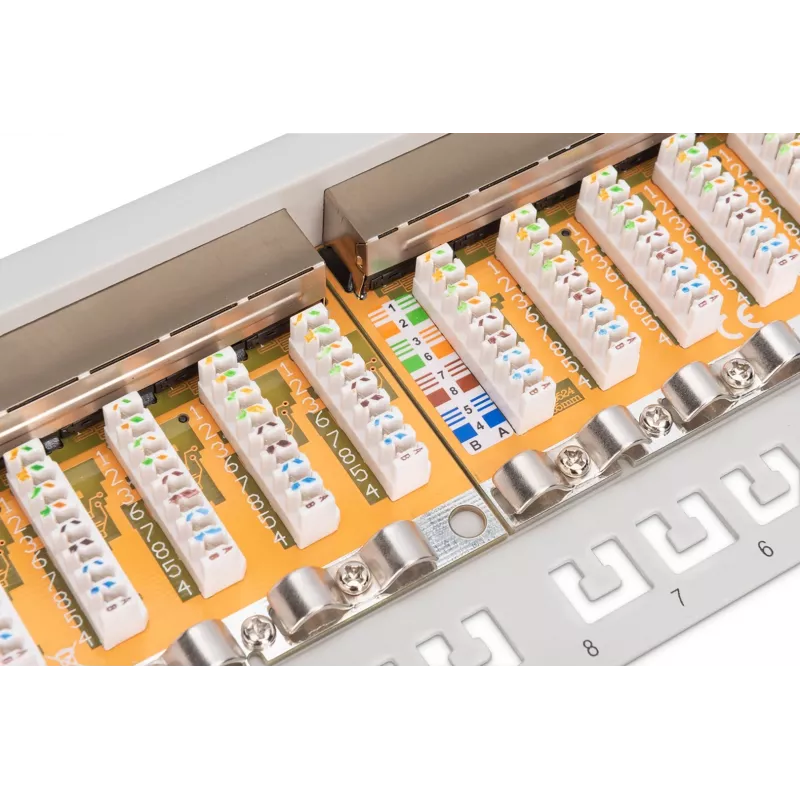

Spalvomis koduotos LSA juostelės supaprastina kabelių užbaigimą ir sutrumpina montavimo laiką. Ekranuoti prievadai ir įžemintas metalinis korpusas užtikrina geresnį elektromagnetinį ekranavimą ir optimizuotą perdavimo našumą. 19" 1U formatas su 24 prievadais suteikia kompaktišką, standartizuotą sprendimą stovo montavimo įrenginiams.

Tinka

• Struktūrizuotoms varinių tinklų diegimo sistemoms
• Mažoms ir vidutinėms serverių ar tinklo spintoms
• Aplinkoms, kuriose reikia PoE (802.3af/802.3at) galiniams įrenginiams, pvz., prieigos taškams ir IP telefonams
• Ekranuotų kabelių sistemoms, kurioms reikia geresnės EMI apsaugos

Pagrindinės specifikacijos

• Modelis: DN-91624S
• Kategorija: Cat 6 (Class E), iki 250 MHz
• Prievadai: 24 × ekranuoti RJ45
• Formos faktorius: 19" stovo, 1U
• Standartai: EN 50173, ISO/IEC 11801
• PoE: palaiko IEEE 802.3af ir 802.3at
• Medžiaga: 1,5 mm cinkuotas šaltai valcuotas plienas
• Spalva: Pilka
• Matmenys (apytiksliai): 55 mm P × 515 mm G
• Svoris (apytiksliai): 1,56 kg

Kaip naudoti

Sumontuokite patch panelį 19" įrangos stove, naudodami tinkamus varžtus. Užbaikite kiekvieną įeinantį Cat6 kabelį ant spalvomis koduotų LSA juostelių, laikydamiesi T568A arba T568B laidų sujungimo standarto, tada prijunkite įrenginius naudodami ekranuotus RJ45 patch kabelius. Užtikrinkite, kad skydo ekranavimas būtų tinkamai įžemintas, kad būtų išlaikytas EMS veikimas ir patikimas PoE tiekimas.

Rekomendacijos

Naudokite ekranuotus Cat6 kabelius ir tinkamai įžeminkite, kad pasiektumėte geriausią perdavimo našumą. Nuosekliai laikykitės pasirinkto laidų sujungimo standarto visoje diegimo sistemoje ir patikrinkite PoE galios biudžetus prieš jungdami maitinamus įrenginius.
