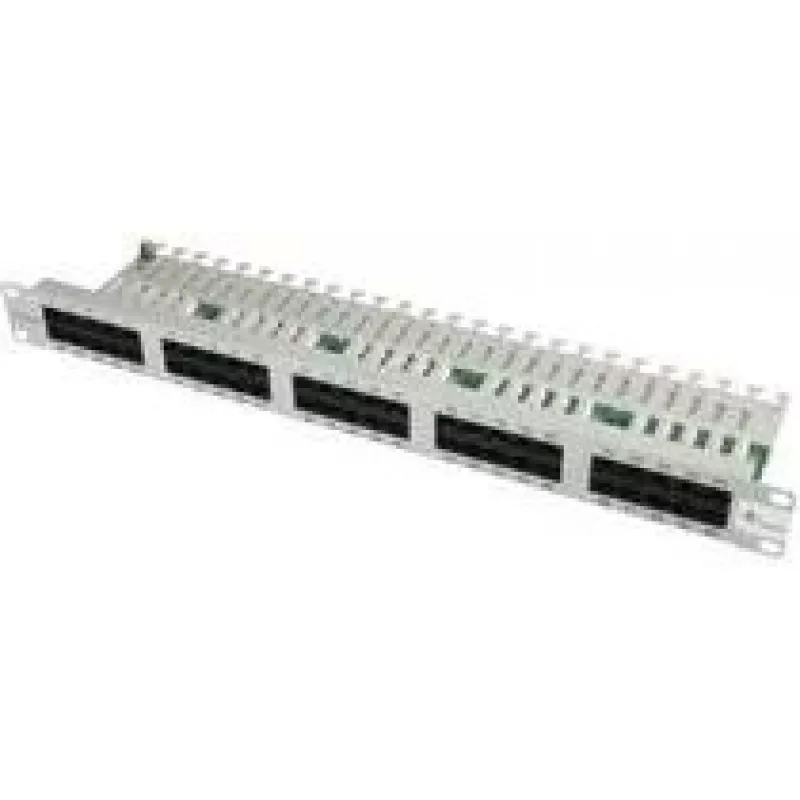

ISDN pataisų skydas, Telegärtner, 50 prievadų Cat. 3

Telegärtner ISDN pataisų skydas su 50 neekranuotų Cat. 3 prievadų yra 1U montavimo į stovą įrenginys, skirtas tvarkingam ISDN linijų sujungimui. Pagamintas šviesiai pilkos spalvos (RAL 7035), jis turi 50 RJ-45 jungčių ir atitinka DIN IEC 60068-1 standartus. Kompaktiškų matmenų (480 mm × 44,2 mm × 128,3 mm) skydas skirtas profesionalioms telekomunikacijų stovų ir struktūrizuotų kabelių sistemoms, kuriose reikalingas patikimas ISDN ryšys ir erdvę taupantis montavimas.

Privalumai

Šis 50 prievadų Cat. 3 pataisų skydas leidžia centralizuotai valdyti ISDN grandines viename 1U stovo įrenginyje, taip sumažinant spintos erdvės naudojimą. Standartinių RJ-45 jungčių naudojimas supaprastina laidų prijungimą ir keitimą, o šviesiai pilka RAL 7035 apdaila suteikia neutralią išvaizdą įrenginių stovams. Atitiktis DIN IEC 60068-1 rodo atsparumą įprastiems aplinkos poveikiams, pasitaikantiems telekomunikacijų aplinkoje.

Tinka

• ISDN linijų sujungimui ir paskirstymui telekomunikacijų stovuose
• Struktūrizuotų kabelių sistemoms, naudojančioms Cat. 3 kabelius
• Mažoms ir vidutinėms PBX bei balso/duomenų integravimo konfigūracijoms
• Aplinkoms, kuriose reikalingas kompaktiškas 1U montavimo į stovą sprendimas

Pagrindinės specifikacijos

• Prekės ženklas: Telegärtner
• Modelis / MPN: J02024L0002
• EAN: 4018359290665
• Prievadai: 50 neekranuotų RJ-45 (Cat. 3)
• Montavimas: 1U montavimas į stovą
• Spalva: Šviesiai pilka (RAL 7035)
• Standartai: DIN IEC 60068-1
• Matmenys (P×A×G): 480 mm × 44,2 mm × 128,3 mm

Kaip naudoti

Sumontuokite pataisų skydą į standartinį 19 colių stovą naudodami priekines montavimo angas, užimdami vieną stovo vienetą (1U). Prijunkite įeinančius ISDN kabelius prie galinių sujungimo taškų arba įspaudžiamųjų jungčių pagal Cat. 3 laidų schemą. Prijunkite įrangos pusės pataisų laidus prie priekinių RJ-45 prievadų paskirstymui. Užtikrinkite, kad kabelių vedžiojimas ir įtempimo sumažinimas būtų taikomi, kad būtų išvengta mechaninio poveikio sujungimams.

Rekomendacijos

Siekiant patikimo ISDN veikimo, naudokite 3 kategorijos kabelius ir tinkamai žymėkite prievadus. Venkite skydo veikimo ekstremaliomis temperatūromis ar drėgmės sąlygomis, viršijančiomis DIN IEC 60068-1 nurodytas ribas. Taikykite standartinę kabelių valdymo praktiką ir reguliariai tikrinkite, kad sujungimai būtų saugūs.
