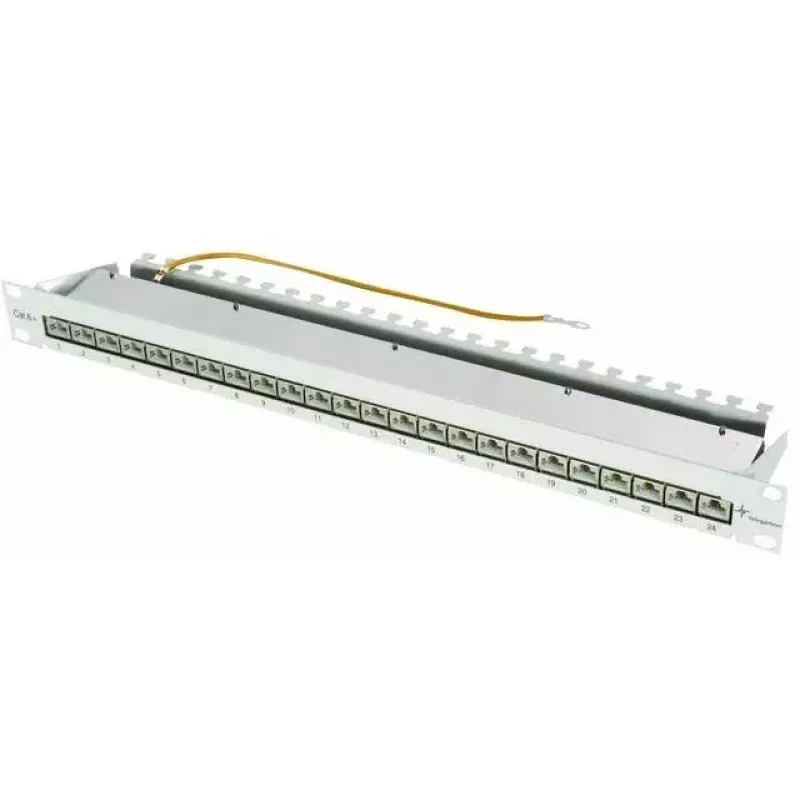

Patch Panel Telegärtner MPP24-HS K Cat.6A 1U

Telegärtner 19 colių pataisų skydas MPP24-HS K Cat.6A 1U yra skirtas montuoti stove ir organizuotam tinklo kabelių užbaigimui. Jis tiekiamas su 12, 16 arba 24 RJ45 prievadais, surinktais ant vienos spausdintinės plokštės, palaiko Cat.6A našumą ir tinka standartiniams 19 colių stovams, kurių aukštis – 1 HU. Korpusas plieninis, šviesiai pilka (RAL 7035) milteliniu dažymu, dangtis – nerūdijantis plienas. Spausdintinė plokštė montuojama horizontaliai, skydo matmenys: 482,6 mm (plotis) x 44 mm (aukštis) x 110 mm (gylis).

Privalumai

Ekranuota versija užtikrina 360 laipsnių ekranavimo jungtį tiesiai ant spausdintinės plokštės, naudojant sraigtinius spaustukus, nereikia sukti pynės, o įžeminimui naudojamas pateiktas įžeminimo kabelis. Užbaigimui naudojami IDC (LSA Plus) gnybtai su spalviniu kodavimu pagal EIA/TIA 568 A ir B, užtikrinant nuoseklias ir patikimas jungtis. Moduliniai lizdai priekiniame skydelyje aiškiai sunumeruoti, kad būtų lengva identifikuoti. Kabelių įtempimo sumažinimui naudojami pridedami kabelių raiščiai, todėl nereikia papildomų varžtų ar specialių įrankių. Konstrukcija sumažina trumpojo jungimo tarp ekranavimo pynės ir duomenų laidininkų riziką, užtikrinant pakankamą atstumą, ir riboja nevytų laidininkų ilgį iki daugiausiai 13 mm, kad būtų išlaikytas signalo vientisumas montavimo metu.

Tinka

• Struktūriniams tinklo įrenginiams 19 colių stovuose
• Cat6A Ethernet diegimams, kuriems reikia ekranuoto arba neekranuoto pajungimo
• Duomenų centrams, serverių patalpoms ir telekomunikacijų spintoms
• Aplinkoms, kuriose reikalingi sunumeruoti prievadai ir lengvas kabelių valdymas

Pagrindinės specifikacijos

• Modelis: Telegärtner MPP24-HS K Cat.6A (MPN J02023A0050, EAN 4018359363314)
• Formatas: 19 colių stovo montavimas, 1 HU (1U)
• Galimi prievadų skaičiai: 12, 16 arba 24 RJ45 lizdai ant vienos spausdintinės plokštės
• Jungties užbaigimas: IDC (LSA Plus) gnybtai, EIA/TIA 568 A ir B spalvinis kodavimas
• Ekranavimas: 360° spausdintinės plokštės kontaktas ekranuotiems tipams; įžeminimas per pridedamą įžeminimo kabelį
• Medžiagos: plieninis korpusas (milteliniu dažymu RAL 7035), nerūdijančio plieno dangtis
• Spausdintinės plokštės orientacija: horizontali
• Matmenys: 482,6 mm x 44 mm x 110 mm

Kaip naudoti

Sumontuokite pataisų skydą standartiniame 19 colių stove, užimančiame 1U stovo aukščio. Užbaikite kabelius prie RJ45 lizdų, naudodami IDC (LSA Plus) gnybtus pagal EIA/TIA 568 A arba 568 B spalvinį kodą. Ekranuotiems kabelių tipams prijunkite kabelio ekraną prie spausdintinės plokštės kontakto, naudodami sraigtinius spaustukus, ir prijunkite pateiktą įžeminimo kabelį įžeminimui. Užbaigdami laikykitės, kad nevytų laidininkų ilgis neviršytų 13 mm, kad būtų išsaugotas perdavimo našumas. Naudokite pateiktus kabelių raiščius, kad pritvirtintumėte kabelius ir sumažintumėte įtempimą.

Rekomendacijos

Montuotojai turėtų patikrinti, ar pasirinkta laidų schema (568A arba 568B) yra nuosekli visame įrenginyje, išlaikyti maksimalų nevytų laidininkų ilgį 13 mm ir užtikrinti tinkamą įžeminimą ekranuotiems įrenginiams, kad būtų pasiektas optimalus Cat.6A našumas.
