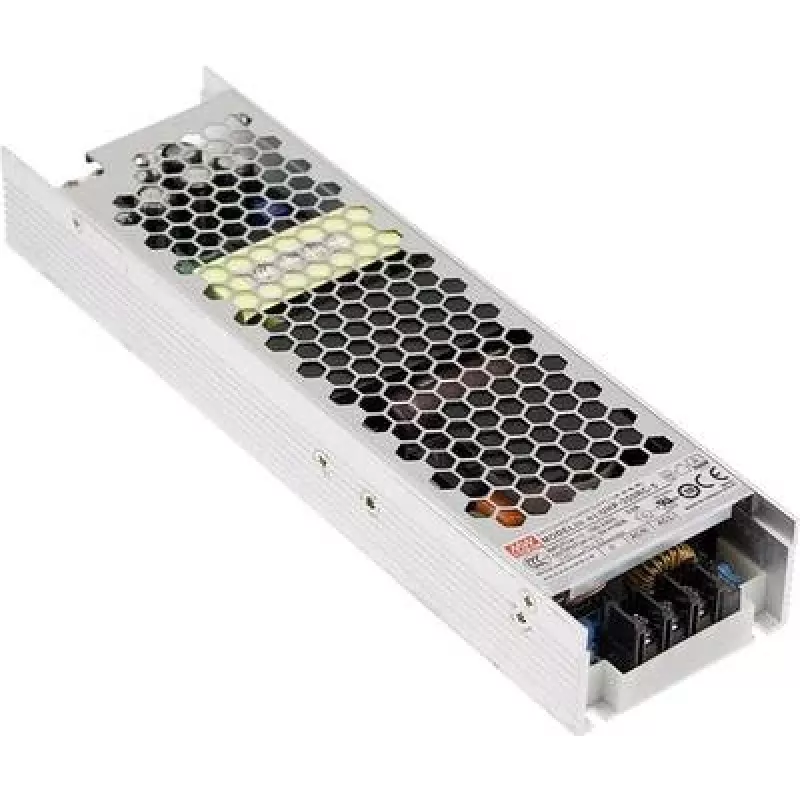

Maitinimo adapteris MEAN WELL UHP-350-24

MEAN WELL UHP-350-24 yra AC-DC plonas vienos išvesties integruotas maitinimo šaltinis su aktyviuoju galios koeficiento koregavimu (PFC). Jis priima platų 90–264 V kintamosios įtampos diapazoną ir užtikrina stabilų 24 V nuolatinę išėjimą iki 14,6 A (350 W). Įrenginys yra kompaktiškas (62 × 220 × 31 mm), atitinka RoHS reikalavimus ir yra skirtas montuoti valdymo spintose, pramoninėje įrangoje ir kitose srityse, kurioms reikalingas patikimas 24 V maitinimo šaltinis. Pakuotėje yra 16 vienetų.

Privalumai

UHP-350-24 pasižymi aukšto efektyvumo 24 V nuolatinės srovės išėjimu su integruotu PFC, kuris pagerina tinklo elgseną ir sumažina harmoninius iškraipymus. Plonas integruotas korpusas taupo vietą, tuo pačiu užtikrindamas elektros saugą ir EMS ekranavimą. Platus įėjimo įtampos suderinamumas leidžia naudoti įvairiose elektros aplinkose, o RoHS atitiktis užtikrina mažesnį poveikį aplinkai.

Tinka

• Pramoninės valdymo sistemos ir automatikos įranga
• LED apšvietimo tvarkyklės ir iškabų maitinimas
• Įterptinės sistemos ir telekomunikacijų įranga
• Bandymų stendai ir laboratoriniai maitinimo poreikiai

Pagrindinės specifikacijos

• Modelis: MEAN WELL UHP-350-24 (MPN: UHP-350-24)
• Išėjimas: 24 V nuolatinė srovė, 14,6 A (350 W)
• Įėjimo įtampa: 90–264 V kintamoji
• Matmenys: 62 mm (P) × 220 mm (I) × 31 mm (A)
• Tipas: Plonas vienos išvesties integruotas maitinimo šaltinis su PFC
• Atitiktis: RoHS
• Pakuotės kiekis: 16 vnt. pakuotėje

Kaip naudoti

Montuokite UHP-350-24 tinkamame korpuse arba ant DIN bėgelio, kaip rekomenduoja įrangos projektuotojas, užtikrindami pakankamą ventiliaciją ir tarpus aplink įrenginį. Prijunkite kintamosios srovės maitinimo įvadą (90–264 V kintamoji) prie nurodytų įvadinių gnybtų ir prijunkite 24 V nuolatinės srovės išėjimą prie apkrovos, laikydamiesi poliškumo. Patikrinkite, ar bendra apkrova neviršija 14,6 A, ir montuodami laikykitės vietinių elektros instaliacijos taisyklių bei saugos standartų.

Rekomendacijos

Statykite maitinimo šaltinį sausoje, vėdinamoje vietoje, venkite korozinių aplinkų poveikio ir palikite nurodytus tarpus šilumos išsklaidymui. Naudokite tinkamus saugiklius įėjimo pusėje ir įdiekite išėjimo apsaugą nuo viršsrovių, jei taikymui reikalinga papildoma sauga.
