Maitinimo blokas MEAN WELL SDR-75-48 77W Metalinis

Kompaktiškas DIN bėgelio maitinimo blokas MEAN WELL SDR-75-48 77W Metalinis skirtas pramoniniams ir valdymo sprendimams. Jis priima platų kintamosios srovės įėjimo diapazoną 88–264 V, 47–63 Hz, teikia 77 W išėjimo galią ir yra pagamintas su metaliniu korpusu. Įrenginys atitinka EN60950-1 ir UL508 saugos standartus ir pasižymi dideliu patikimumu – MTBF 481 900 valandų. Jo maži matmenys (32 mm × 102 mm × 125,2 mm) leidžia lengvai montuoti ant TS-35/7.5 arba TS-35/15 DIN bėgelių.

Privalumai

SDR-75-48 pasižymi aukštu konversijos efektyvumu (apie 90 %) ir mažais galios nuostoliais, palaiko 150 % didžiausios apkrovos galimybę trumpalaikiams šuoliams, o aušinamas natūralia oro konvekcija, todėl ventiliatorius nereikalingas. Atliktas 100 % pilnos apkrovos įkaitinimo testas kokybei užtikrinti. Metalinis korpusas prisideda prie mechaninio tvirtumo ir elektromagnetinio suderinamumo.

Tinka

• Pramoninėms valdymo spintoms ir automatikos sistemoms
• PLC, relių ir I/O modulių maitinimui
• DIN bėgelio įrenginiams mašinose ir pastatų valdyme

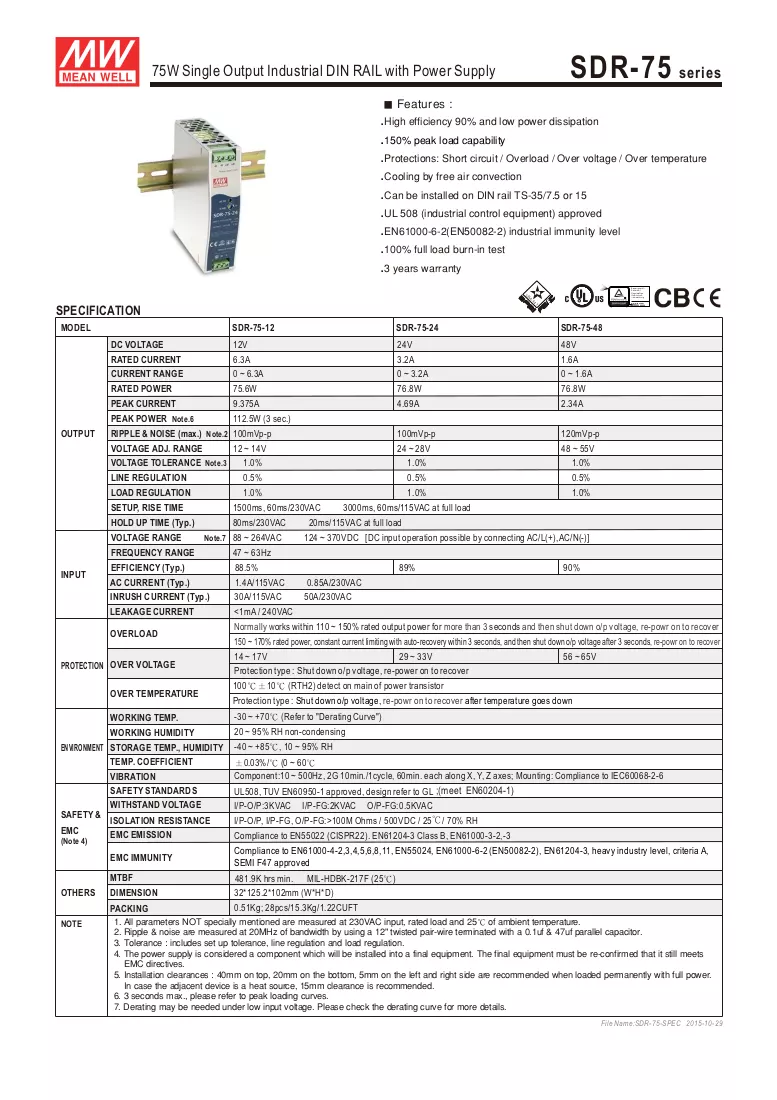

Pagrindinės specifikacijos

• Išėjimo galia: 77 W
• Modelis: MEAN WELL SDR-75-48 (MPN: SDR-75-48)
• Įėjimas: AC 88–264 V, 47–63 Hz
• Efektyvumas: ~90 %
• Didžiausios apkrovos galimybė: 150 %
• Aušinimas: natūrali oro konvekcija (be ventiliatoriaus)
• Montavimas: DIN bėgelis TS-35/7.5 arba TS-35/15
• Saugos standartai: EN60950-1, UL508
• MTBF: 481 900 valandų
• Matmenys (P×G×A): 32 mm × 102 mm × 125,2 mm
• EAN: 4021087017855

Kaip naudoti

Sumontuokite įrenginį ant TS-35/7.5 arba TS-35/15 DIN bėgelio ir pritvirtinkite pagal gamintojo instrukcijas. Prijunkite kintamosios srovės įėjimą nurodytame 88–264 V diapazone ir laikykitės teisingo poliškumo bei įžeminimo. Prieš taikydami pilną apkrovą patikrinkite išėjimo įtampą ir apkrovos jungtis. Užtikrinkite pakankamą tarpą aplink įrenginį natūraliam konvekciniam aušinimui ir laikykitės vietinių laidų montavimo taisyklių bei saugos praktikų montavimo metu.

Rekomendacijos

Įrenkite sausame, vėdinamame korpuse, kur aplinkos temperatūra ir ventiliacija atitinka įrenginio duomenų lapą. Venkite blokuoti oro srautą, ribokite poveikį korozinėje aplinkoje ir užtikrinkite, kad laidai bei apsauginiai įtaisai būtų pritaikyti nurodytoms įėjimo ir išėjimo srovėms.
