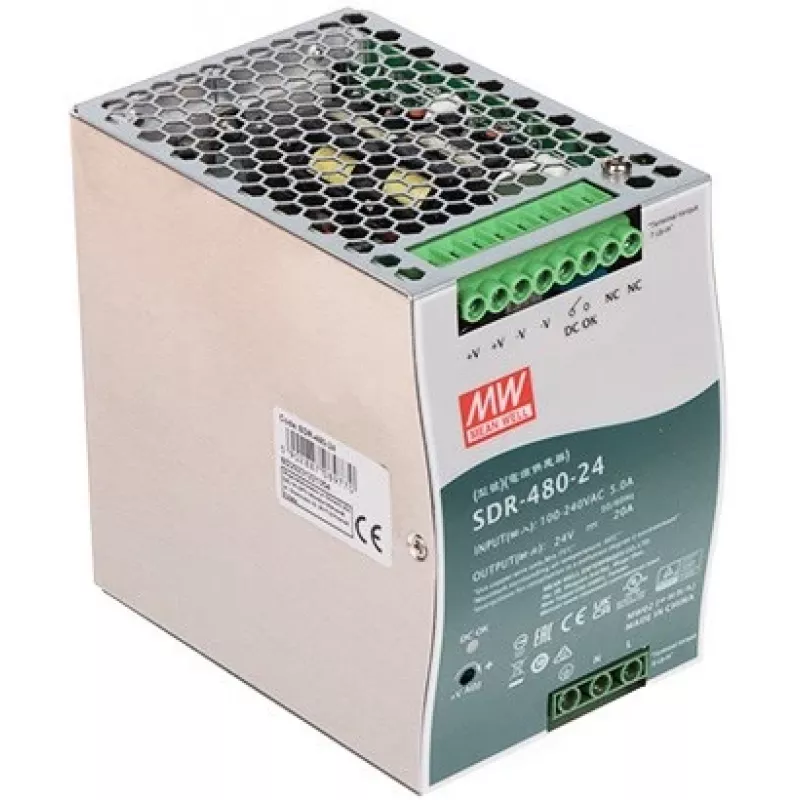

Įtampos transformatorius MEAN WELL SDR-480-24

MEAN WELL SDR-480-24 yra kompaktiškas ant DIN bėgelio montuojamas įtampos transformatorius, užtikrinantis stabilų 24 V nuolatinės srovės išėjimą, kurio maksimali galia siekia 480 W. Sukurtas pramoniniams ir valdymo sprendimams, jis pasižymi patikimu veikimu esant 100–240 V kintamosios srovės įėjimo diapazonui ir turi LED maitinimo indikatorių. Jo matmenys yra 85,5 x 125,2 x 128,5 mm, todėl jį paprasta įrengti valdymo spintose ir ant DIN bėgelių.

Privalumai

Įrenginys apsaugotas nuo nuolatinio trumpojo jungimo ir nuolatinės apkrovos nebuvimo bei užtikrina pastovų 24 V nuolatinės srovės išėjimą esant iki 20 A. Montavimas ant DIN bėgelio supaprastina integravimą į esamas elektros skydines, o LED veikimo indikatorius leidžia greitai vizualiai patvirtinti maitinimo būseną. Kompaktiškas korpusas suderina didelę galią su vietą taupančiu dizainu.

Tinka

• Pramoninėms valdymo spintoms ir automatikos sistemoms
• PLC ir relių maitinimui
• LED apšvietimo tvarkyklėms ir pramoniniams jutikliams
• Įrangai, kuriai reikia stabilaus 24 V nuolatinės srovės esant iki 20 A

Pagrindinės specifikacijos

• Išėjimo įtampa: 24 V nuolatinė srovė
• Išėjimo srovė: 20 A
• Išėjimo galia: 480 W
• Įėjimo įtampa: 100–240 V kintamoji srovė
• Montavimas: ant DIN bėgelio
• Matmenys: 85,5 x 125,2 x 128,5 mm
• Indikatorius: LED maitinimo / būsenos

Kaip naudoti

Sumontuokite SDR-480-24 ant standartinio DIN bėgelio tinkamai vėdinamame korpuse ir prijunkite kintamosios srovės įėjimą 100–240 V kintamosios srovės diapazone. Prijunkite 24 V nuolatinės srovės išėjimą prie apkrovos užtikrindami, kad bendra apkrovos srovė neviršytų 20 A. Laikykitės nuolatinės srovės išėjimo gnybtų poliškumo. Naudokite LED indikatorių, kad patikrintumėte, ar įrenginys maitinamas ir veikia.

Rekomendacijos

Kad veiktų patikimai, maitinimo šaltinį įrenkite sausoje, be dulkių aplinkoje, kur yra pakankama ventiliacija, ir neviršykite vardinės išėjimo srovės. Laikykitės vietinių elektros instaliacijos taisyklių ir, kaip reikalauja jūsų instaliacija, naudokite tinkamus saugiklius kintamosios srovės įėjimo ir nuolatinės srovės išėjimo grandinėse.
