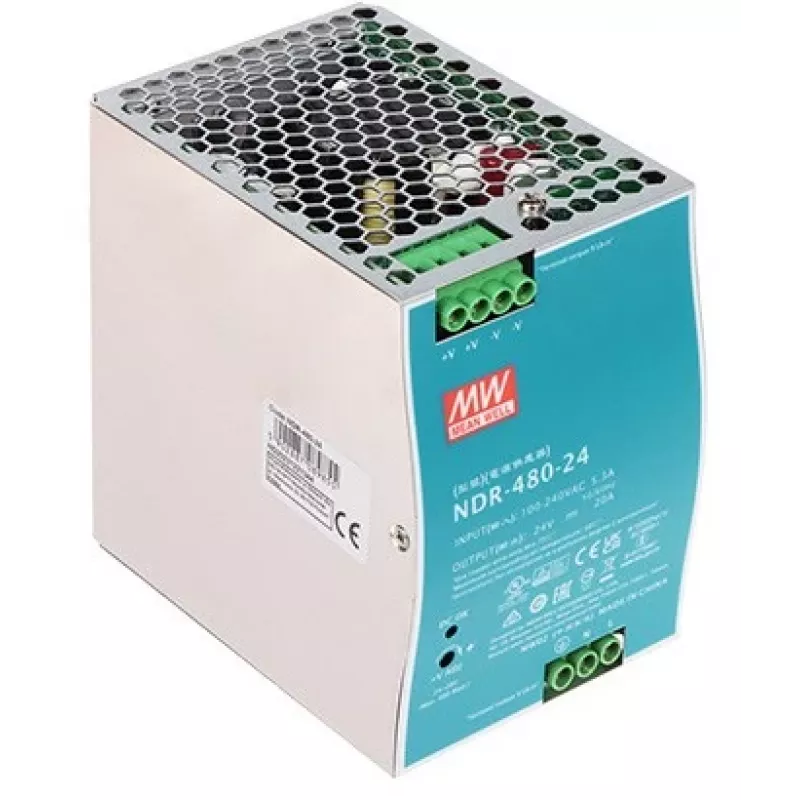

Maitinimo adapteris MEAN WELL NDR-480-24

MEAN WELL NDR-480-24 yra pramoninis kintamosios srovės į nuolatinę vieno išėjimo DIN bėgelio maitinimo šaltinis, teikiantis 24 V DC esant 20 A (480 W). Patikimas metalinis korpusas, atitinkantis RoHS, priima plačią įėjimo įtampos diapazoną 90–264 V AC ir pasižymi kompaktiškais matmenimis (85,5 mm P × 128,5 mm G × 125,2 mm A). Kiekvienoje pakuotėje yra 8 vnt.

Privalumai

DIN bėgelio konstrukcija užtikrina paprastą montavimą valdymo spintose ir pramoninėse korpusuose. Metalinis korpusas suteikia mechaninę apsaugą ir šilumos išsklaidymą. Platus įėjimo įtampos diapazonas užtikrina suderinamumą su pasauliniais maitinimo tinklais ir sumažina papildomo įėjimo kondicionavimo poreikį. RoHS atitiktis rodo, kad gaminys atitinka pavojingų medžiagų apribojimo reglamentus.

Tinka

• Pramoniniams valdymo skydams ir automatikos sistemoms
• PLC ir lauko įrenginių maitinimui
• Mašinų gamintojams ir OEM įrangai
• Paskirstymui ant DIN bėgelių skirstomuosiuose įrenginiuose ir spintose

Pagrindinės specifikacijos

• Modelis: MEAN WELL NDR-480-24 (MPN: NDR-480-24)
• Išėjimas: 24 V DC, 20 A, 480 W
• Įėjimo įtampa: 90–264 V AC
• Korpusas: metalinis
• Montavimas: DIN bėgelis
• Atitiktis: RoHS
• Matmenys: 85,5 × 128,5 × 125,2 mm (P × G × A)
• Pakuotės kiekis: 8 vnt.

Kaip naudoti

Sumontuokite maitinimo šaltinį ant standartinio DIN bėgelio tinkamame korpuse. Prijunkite kintamosios srovės įėjimą prie L, N (ir įžeminimo) gnybtų pagal vietines laidų taisykles ir prijunkite 24 V DC išėjimą prie apkrovos naudodami tinkamo skerspjūvio laidus. Prieš įjungdami patikrinkite įėjimo įtampos diapazoną. Užtikrinkite tinkamą vėdinimą ir patikimas mechanines jungtis. Integruodami į sistemą, vadovaukitės gamintojo pateiktomis laidų schemomis ir saugos instrukcijomis.

Rekomendacijos

Kad veikimas būtų patikimas, laikykitės gamintojo rekomenduojamų temperatūros ir drėgmės diapazonų, neužstokite oro srauto aplink metalinį korpusą ir apsaugokite įėjimo bei išėjimo jungtis nuo drėgmės ir užteršimo. Prireikus naudokite tinkamą išėjimo apsaugą nuo viršsrovių ir atskirą grandinę kintamosios srovės įėjimui.
