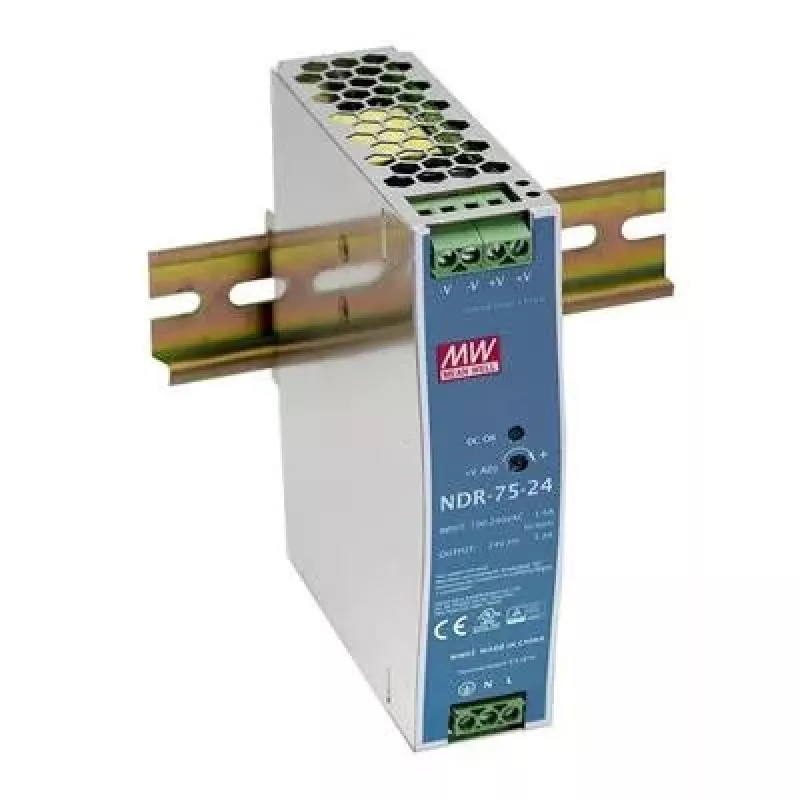

Maitinimo adapteris MEAN WELL NDR-75-24

MEAN WELL NDR-75-24 yra kintamosios srovės į nuolatinę srovę vieno išėjimo pramoninis DIN bėgelio maitinimo šaltinis, tiekiantis 24 V DC esant 3,2 A (75 W) iš plataus įėjimo diapazono 90–264 VAC. Įrengtas metaliniame korpuse su kompaktišku DIN bėgelio profiliu (32 mm pločio, 102 mm gylio, 125,2 mm aukščio), jis skirtas valdymo spintoms ir pramoninei automatizacijai, kur reikalingas stabilus 24 V maitinimas. Įrenginys atitinka RoHS reikalavimus ir yra prieinamas kelių vienetų pakuotėse didmeniniams įrengimams.

Privalumai

MEAN WELL NDR-75-24 užtikrina reguliuojamą 24 V išėjimą su 75 W bendra galia ir trumpojo jungimo / perkrovos apsauga, būdinga pramoniniams maitinimo moduliams. Jo metalinis korpusas ir DIN bėgelio tvirtinimas užtikrina saugų montavimą ir šilumos išsklaidymą elektros spintose. Platus įėjimo įtampos diapazonas (90–264 VAC) palaiko tarptautines tinklo įtampas ir sumažina jautrumą maitinimo svyravimams.

Tinka

• Pramoniniams valdymo pultams ir automatizavimo sistemoms
• PLC maitinimo šaltiniams ir lauko įrenginiams
• Mašinų valdymo spintoms ir pastatų valdymo sistemoms
• Didmeniniams įrengimams, kur reikia kelių DIN bėgelio maitinimo šaltinių

Pagrindinės specifikacijos

• Modelis: MEAN WELL NDR-75-24
• Išėjimas: 24 V DC, 3,2 A (75 W)
• Įėjimo įtampa: 90–264 VAC
• Montavimas: DIN bėgelis
• Korpusas: metalinis
• Matmenys (P × G × A): 32 mm × 102 mm × 125,2 mm
• Atitiktis: RoHS
• MPN: NDR-75-24, EAN: 4021087019675

Kaip naudoti

Maitinimo šaltinį montuokite ant standartinio DIN bėgelio valdymo spintos viduje, užtikrindami pakankamą ventiliaciją ir patikimą įžeminimą. Prijunkite kintamosios srovės tinklo įvadą nurodytame 90–264 VAC diapazone, o 24 V DC išėjimą prijunkite prie apkrovos, laikydamiesi teisingo poliškumo. Patikrinkite išėjimo įtampą esant apkrovai ir naudokite tinkamus saugiklius tiek įėjimo, tiek išėjimo grandinėse pagal vietinius elektros kodeksus.

Rekomendacijos

Įrenginį montuokite vėdinamame korpuse atokiau nuo tiesioginių šilumos šaltinių, laikykitės MEAN WELL laidų ir įžeminimo nurodymų, palikite tarpą tarp gretimų modulių oro cirkuliacijai, kad užtikrintumėte patikimą veikimą.
