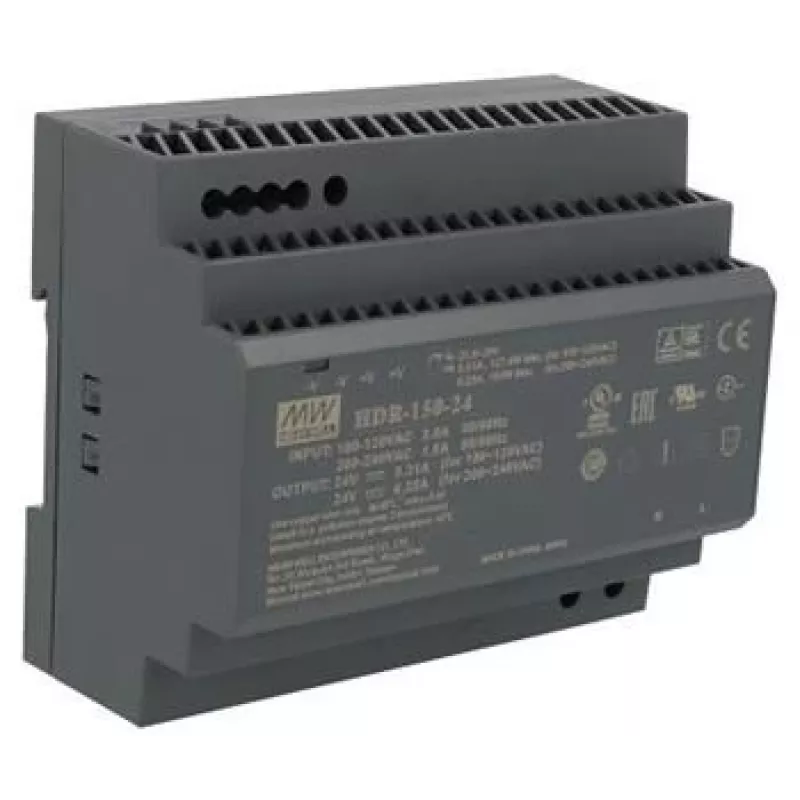

Maitinimo adapteris MEAN WELL HDR-150-24

MEAN WELL HDR-150-24 yra itin plonas kintamosios į nuolatinę srovę DIN bėgelio maitinimo šaltinis, skirtas montuoti pramoninėse ir valdymo spintose. Jis priima platų 85–264 V kintamosios srovės įėjimo diapazoną ir tiekia reguliuojamą 24 V nuolatinę išėjimo įtampą iki 6,25 A (bendra galia 150 W). Kompaktiškas korpusas (105 mm × 54,5 mm × 90 mm) tinka standartiniams DIN bėgeliams ir atitinka RoHS aplinkosaugos reikalavimus, todėl tinka įrangai, kuriai reikalingas stabilus 24 V nuolatinės srovės maitinimas.

Privalumai

HDR-150-24 siūlo platų įėjimo įtampos diapazoną, skirtą naudoti įvairiose elektros tinklų aplinkose, ploną profilį, taupantį vietą ant DIN bėgelio, ir stabilų 24 V nuolatinės srovės išėjimą, kurio galia 150 W. Metalinis korpusas užtikrina patikimą montavimą valdymo spintose, o RoHS atitiktis mažina poveikį aplinkai.

Tinka (užduotims / naudojimo atvejams)

• PLC, relių ir valdymo modulių maitinimui pramoninėse panelėse
• 24 V nuolatinės srovės jutiklių ir pavarų tiekimui
• DIN bėgelio įrenginiams automatikos ir pastatų valdymo sistemose
• Esamų 24 V maitinimo šaltinių keitimui ar atnaujinimui mašinose

Pagrindinės specifikacijos

• Modelis: MEAN WELL HDR-150-24 (MPN: HDR-150-24)
• Įėjimo įtampa: 85–264 V kintamoji srovė
• Išėjimo įtampa: 24 V nuolatinė srovė
• Išėjimo srovė: 6,25 A
• Išėjimo galia: 150 W
• Matmenys: 105 × 54,5 × 90 mm
• Montavimas: DIN bėgelis
• Atitiktis: RoHS
• EAN: 4021087049573

Kaip naudoti

Sumontuokite HDR-150-24 ant standartinio DIN bėgelio valdymo spintoje. Prijunkite kintamosios srovės maitinimo įėjimą (85–264 V kintamoji srovė) prie skirtų L ir N gnybtų, o apsauginį įžeminimą – prie PE gnybto. Prijunkite 24 V nuolatinės srovės išėjimą prie apkrovos, laikydamiesi poliškumo. Patikrinkite, ar bendra apkrova neviršija 6,25 A, ir užtikrinkite tinkamą vėdinimą aplink įrenginį. Laikykitės vietinių elektros instaliacijos taisyklių ir prieš prijungdami laidus išjunkite maitinimo įtampą.

Rekomendacijos

Norint užtikrinti patikimą ilgalaikį veikimą, venkite nuolatinės apkrovos, viršijančios 80% vardinės srovės, užtikrinkite, kad aplinkos temperatūra ir vėdinimas atitiktų gamintojo nurodytą diapazoną, ir, jei reikalaujama pagal vietinius standartus, naudokite tinkamus saugiklius kintamosios srovės įėjime ir nuolatinės srovės išėjime.
