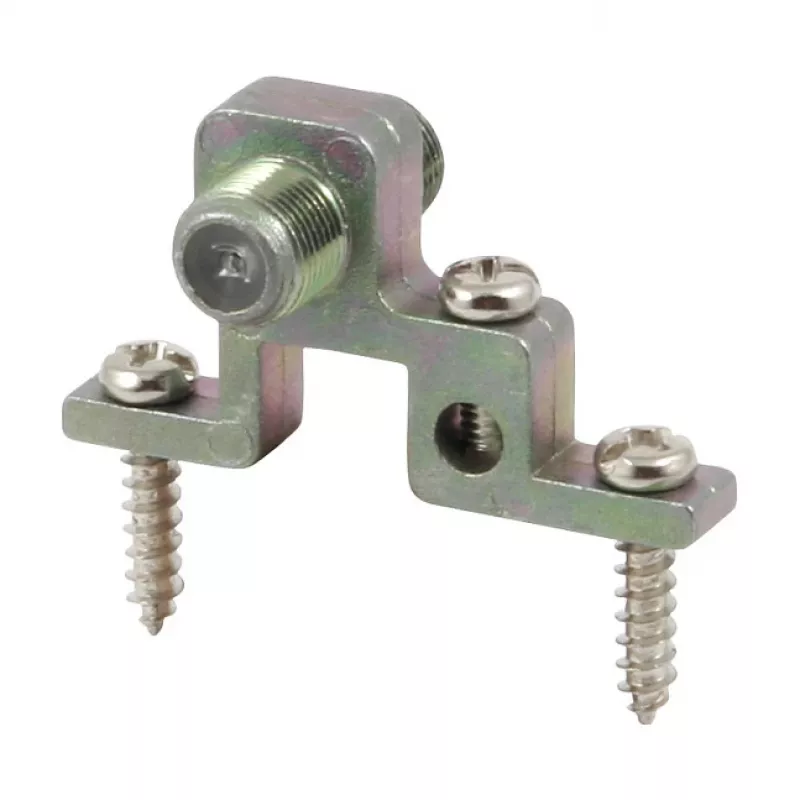

Kathrein EMU 21 F-įžeminimo blokas 1 kanalo

Dėl ekranavimo efektyvumo, viršijančio 100 dB, ir apsaugos nuo viršįtampių gebos 2,5 kA (8/20 µs), Kathrein EMU 21 F-Grounding Block užtikrina patikimą potencialų išlyginimą ir apsaugą nuo žaibo koaksialinėse linijose palydovinėse ir plačiajuosčio ryšio sistemose.

Apžvalga

EMU 21 yra vieno prievado F tipo įžeminimo blokas, skirtas saugiai nukreipti viršįtampio sroves į žemę, išlaikant signalo vientisumą plačiame 5–2400 MHz dažnių diapazone. Jo cinko lydinio korpusas ir varžtinis gnybtas laidams iki 6 mm² užtikrina patvarų ir mažos varžos ryšį tiek vidaus, tiek lauko sąlygomis.

Pagrindiniai privalumai

• Didelė viršįtampių geba: 2,5 kA (8/20 µs) patikimai apsaugai nuo žaibo.
• Plačiajuostis veikimas: 5–2400 MHz, įterpimo nuostoliai mažesni nei 0,5 dB, grįžtamieji nuostoliai geresni nei 18 dB.
• Nuolatinės srovės pralaidumas leidžia nuotoliniu būdu maitinti LNB ir linijos stiprintuvus.
• Patvarus cinko lydinio korpusas su varžtiniu tvirtinimu saugiam montavimui.
• 75 omų varža atitinka standartines koaksialines sistemas.

Techniniai duomenys

• Produkto tipas: F įžeminimo blokas, 1 kryptis
• Jungtis: F-motina (įėjimas/išėjimas)
• Dažnių diapazonas: 5 – 2400 MHz
• Varža: 75 omų
• Nuolatinės srovės pralaidumas: Taip
• Ekranavimo efektyvumas: > 100 dB
• Įterpimo nuostoliai: < 0,5 dB
• Grįžtamieji nuostoliai: > 18 dB
• Įžeminimo gnybtas: varžtinis, iki 6 mm² laido
• Tvirtinimas: varžtais
• Korpuso medžiaga: cinko lydinys
• Darbinė temperatūra: -20 iki +50 °C
• Viršįtampių geba: 2,5 kA (8/20 µs)

Mūsų vertinimas

Kathrein EMU 21 sujungia didelį atsparumą viršįtampiams su minimaliais signalo nuostoliais, todėl yra patikimas įžeminimo sprendimas profesionaliems palydoviniams ir kabeliniams tinklams, kur apsauga ir našumas yra vienodai svarbūs.
