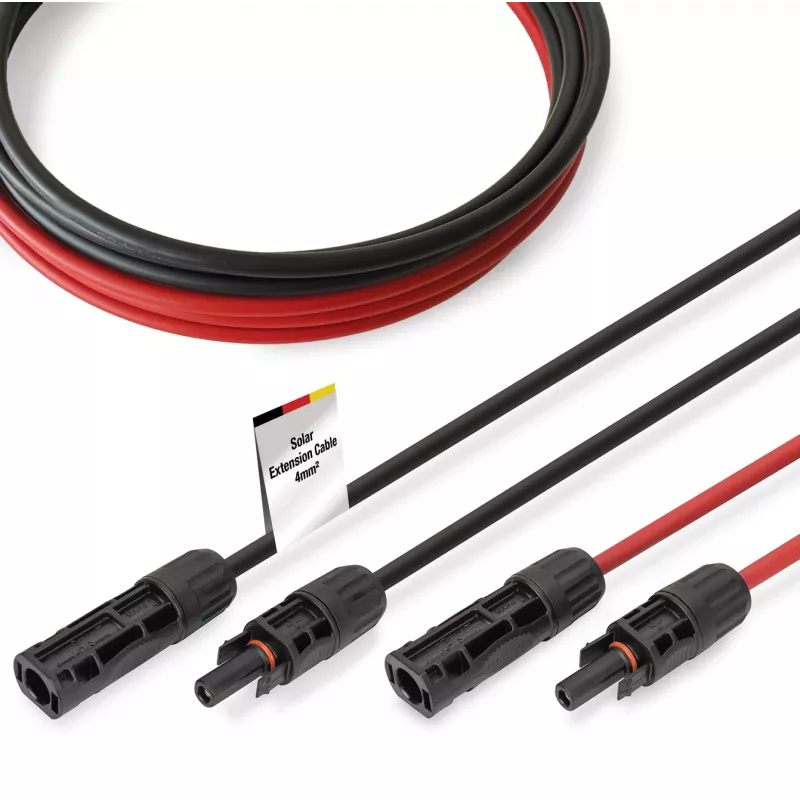

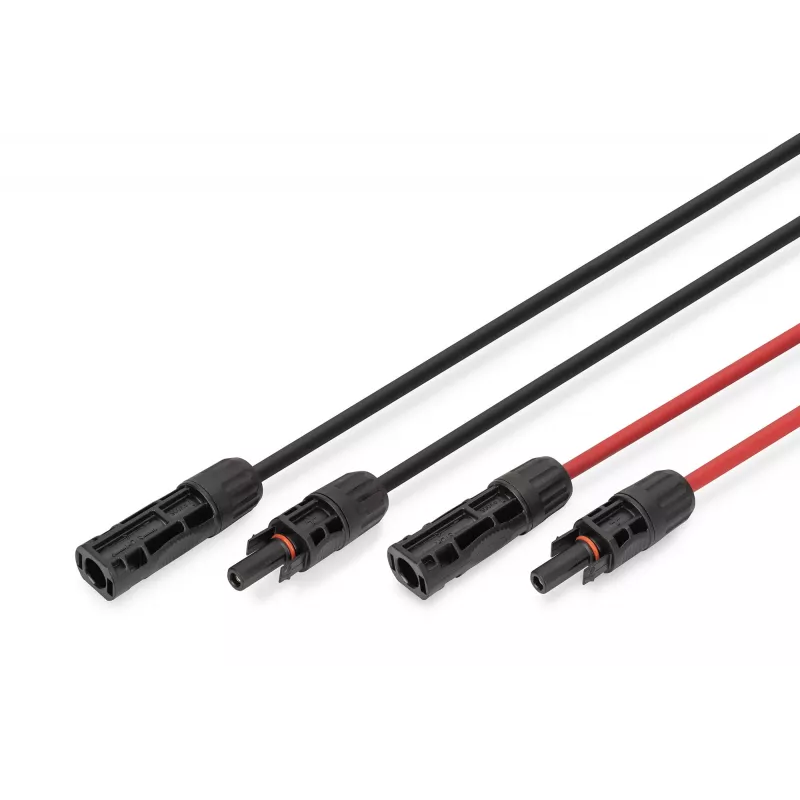

Kabelis Digitus DK-SCEC64-0050 4 mm² MC4 5 m Juoda Raudona

„Digitus DK-SCEC64-0050 4 mm² MC4 5 m juoda raudona“ yra paruoštas naudoti saulės kabelio ilgintuvas, skirtas vidaus ir lauko fotovoltinėms instaliacijoms. Jis turi iš anksto sumontuotą MC4 kištuką ir lizdą, alavuoto vario laidininką, kurio skerspjūvis 4 mm², XLPO izoliaciją ir patikimą apvalkalą, atsparų UV spinduliams, drėgmei, ozonui ir mechaniniam poveikiui. Vardinė srovė 30 A, nuolatinės srovės įtampos nominalas iki 1500 V, kabelis tinkamas saulės moduliams, keitikliams ir kitiems PV komponentams jungti.

Privalumai

Alavuoto vario laidininkai užtikrina aukštą laidumą ir apsaugą nuo korozijos. Iš anksto sumontuotos MC4 jungtys leidžia greitai ir saugiai prisijungti be įrankių. Kabelis skirtas aukštos įtampos PV sistemoms, nuolatinės srovės tolerancija iki 1500 V, platus darbinės temperatūros diapazonas nuo -40 °C iki +85 °C. Apvalkalas atsparus liepsnai pagal UL94 V-0, konstrukcija užtikrina mažą kontaktinę varžą (≤0,509 Ω), kad būtų sumažinti galios nuostoliai. Konstrukcija atspari oro sąlygoms ir ilgaamžė nuolatiniam naudojimui lauke, atitinka CE, EN 50618, EN 60332-1-2 (Eca) ir EN 62852:2015 standartus.

Tinka

• Saulės kolektorių jungimui gyvenamosiose ir komercinėse PV sistemose
• Modulių prijungimui prie keitiklių ar kombainerių dėžučių
• Ilginimo trasoms, kai reikalingas 5 m 4 mm² MC4 jungtis
• Nuolatinėms lauko instaliacijoms, kurioms reikia UV spinduliams ir oro sąlygoms atsparių kabelių

Pagrindinės specifikacijos

• Ilgis: 5 m
• Laidininko skerspjūvis: 4 mm²
• Vardinė srovė: 30 A
• Įtampos tolerancija: iki 1500 V nuolatinės srovės (taip pat nurodyta 1000 V kintamosios srovės)
• Laidininko medžiaga: alavuotas varis (TS 56/0,285 ±0,01)
• Laidininko skersmuo: 2,4 mm
• Izoliacijos medžiaga: XLPO
• Apvalkalo medžiaga: XLPO (išorinis skersmuo 5,5 mm ±0,2 mm)
• Izoliacijos skersmuo: 3,8 mm ±0,1 mm
• Kištuko medžiaga: PPE, PA66, be halogenų
• Temperatūros diapazonas: -40 °C iki +85 °C
• Kontaktinė varža: ≤0,509 Ω
• Izoliacijos varža: ≥580 MΩ·km
• Dielektrinis stiprumas: kintamoji srovė 6,5 kV / nuolatinė srovė 15 kV (5 min)
• Kibirkštinio bandymo įtampa: 7 kV
• Standartai ir sertifikatai: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Spalvos: 1x juoda, 1x raudona
• Jungtys: MC4 kištukas prie MC4 lizdo
• Apsaugos klasė: IP65/IP68

Kaip naudoti

Nutieskite kabelį tarp saulės modulio ir keitiklio arba tarp modulių taip, kad nė vienas laidininkas nebūtų veikiamas mechaninio įtempimo. Prijunkite iš anksto sumontuotą MC4 kištuką prie atitinkamo modulio ar įrenginio MC4 lizdo, kol užsifiksuos; įsitikinkite, kad jungtis patikima. Nutieskite kabelį laikydamiesi vietinių instaliacijos taisyklių, venkite aštrių briaunų ir karštų paviršių. Užtikrinkite teisingą poliškumą (raudona = teigiamas, juoda = neigiamas) ir pritvirtinkite kabelį tinkamomis apkabomis ar raiščiais, kad jis nejudėtų. Prieš paleidžiant atlikite izoliacijos ir vientisumo patikras, kaip reikalaujama pagal taikomus standartus.

Rekomendacijos

Naudokite šį 4 mm² MC4 5 m kabelį trasoms, kurioms reikia iki 30 A ir iki 1500 V nuolatinės srovės. Ilgesniems atstumams ar didesniam srovės poreikiui apsvarstykite didesnio skerspjūvio laidininkus. Laikykite ir montuokite kabelį vengdami ilgalaikio poveikio stipriems tirpikliams ar alyvoms ir laikykitės vietinių elektros instaliacijos taisyklių, taikomų PV sistemoms ir įžeminimui.
