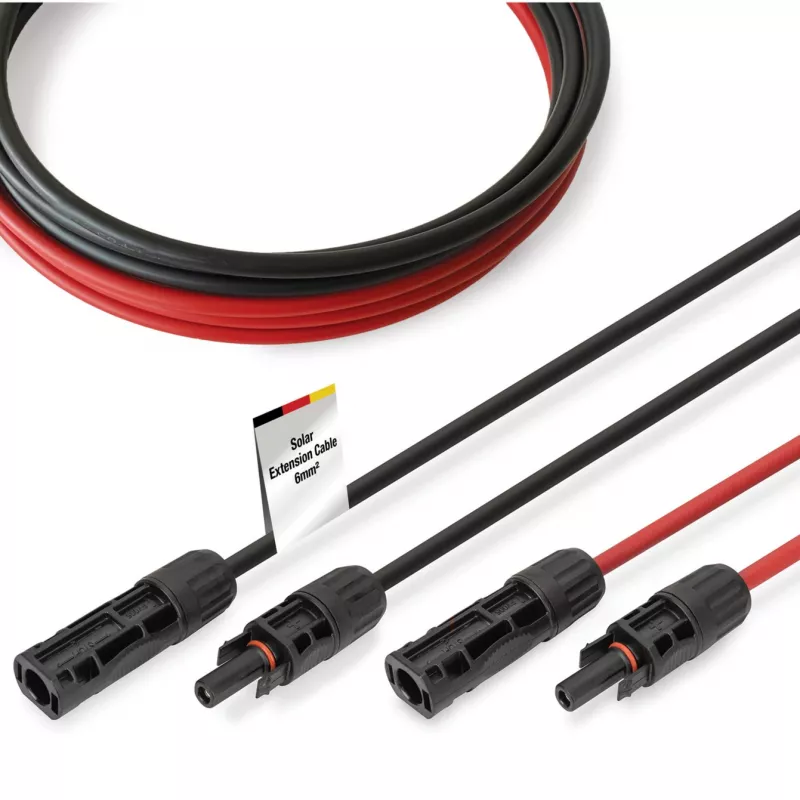

Kabelis Digitus DK-SCEC66-0010 6 mm² MC4 jungtis 1 juoda raudona

Saugus, efektyvus ir paruoštas naudojimui, „Digitus DK-SCEC66-0010“ saulės energijos prailginimo kabelis su iš anksto sumontuotomis MC4 jungtimis yra „plug-and-play“ sprendimas vidaus ir lauko fotovoltinėms instaliacijoms. 1 m ilgio kabelis turi 6 mm² skerspjūvio alavuoto vario laidininką, XLPO izoliaciją ir patikimą apvalkalą, užtikrinantį mažus elektros nuostolius ir ilgalaikį atsparumą aplinkos poveikiui.

Privalumai

Kabelis pasižymi dideliu laidumu ir apsauga nuo korozijos dėl alavuoto vario laidininkų, kurių skerspjūvis – 6 mm². Iš anksto sumontuotos MC4 jungtys leidžia greitai prijungti be įrankių. Jis palaiko aukštos įtampos PV sistemas, kurių nuolatinės srovės įtampa siekia iki 1500 V, ir išlaiko našumą plačiame temperatūrų diapazone nuo -40 °C iki +85 °C. Apvalkalas ir izoliacija yra atsparūs UV spinduliams, drėgmei ir ozonui, apvalkalas atitinka antipireno reikalavimus pagal UL94 V-0, o konstrukcija užtikrina mažą kontaktinę varžą (≤ 0,5 Ω) ir minimalius galios nuostolius.

Tinka

• Saulės modulių prijungimui gyvenamosiose ar komercinėse PV sistemose
• PV grandinių prailginimui arba plokščių prijungimui prie keitiklių
• „Pasidaryk pats“ saulės energijos projektams ir profesionalioms instaliacijoms, kurioms reikalingos MC4 sąsajos
• Lauko ir stogo instaliacijoms, veikiamoms UV spindulių ir oro sąlygų

Pagrindinės specifikacijos

• Ilgis: 1 m
• Laidininko skerspjūvis: 6 mm²
• Įtampos tolerancija: iki 1500 V DC / 1000 V AC
• Vardinė srovė: 30 A
• Laidininko medžiaga ir struktūra: alavuotas varis, TS 84/0,285 mm
• Laidininko skersmuo: 3,0 mm
• Izoliacijos / apvalkalo medžiaga: XLPO
• Kištuko medžiaga: PPE, PA66, be halogenų
• Izoliacijos skersmuo: 4,4 mm ±0,1 mm
• Išorinis skersmuo: 6,1 mm ±0,2 mm
• Temperatūros diapazonas: -40 °C iki +85 °C
• Kontaktinė varža: ≤ 0,5 Ω
• Izoliacijos varža: ≥ 500 MΩ·km
• Dielektrinis atsparumas: AC 6,5 kV / DC 15 kV (5 min.)
• Kibirkšties bandymas: 7 kV
• Standartai ir sertifikatai: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Spalvos: 1x juoda, 1x raudona
• Jungtys: MC4 kištukas ir MC4 lizdas
• Apsaugos klasė: IP65 / IP68

Kaip naudoti

Sumontuokite „Digitus DK-SCEC66-0010“, įkišdami iš anksto sumontuotas MC4 jungtis į atitinkamus saulės plokščių ar sistemos komponentų MC4 lizdus. Įsitikinkite, kad jungtys užsifiksavo spragtelėjimu, ir patikrinkite poliškumą (juoda = neigiamas, raudona = teigiamas). Nutieskite kabelį vengdami aštrių briaunų ir staigių posūkių; jei reikia, pritvirtinkite tinkamais spaustukais. Prieš įjungdami sistemą, patikrinkite sistemos įtampos ir vardinės srovės suderinamumą.

Rekomendacijos

Siekiant ilgalaikio veikimo lauke, venkite ilgalaikio mechaninio trynimo ir cheminių medžiagų poveikio; periodiškai tikrinkite, ar jungtys ir kabelio apvalkalas nepažeisti, ir pakeiskite, jei atsiranda nusidėvėjimo, korozijos ar pažeistos izoliacijos požymių.
