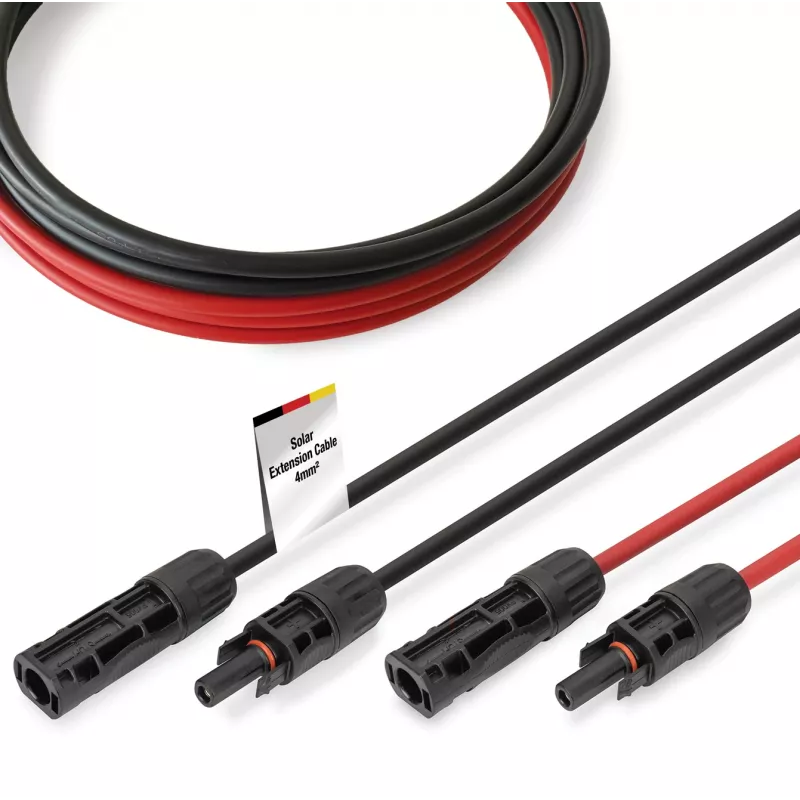

Laidas Digitus DK-SCEC64-0030 4 mm² MC4 jungtis 3 m juoda raudona

Digitus DK-SCEC64-0030 yra paruoštas naudoti 3 m saulės energijos sistemos ilginamasis laidas su iš anksto sumontuotomis MC4 jungtimis, skirtas fotovoltiniams moduliams, keitikliams ir kitiems PV komponentams sujungti. Laidas turi 4 mm² alavuoto vario laidininką ir yra skirtas patikimam galios perdavimui saulės energijos sistemose, o izoliacijos ir apvalkalo medžiagos užtikrina atsparumą UV spinduliams, drėgmei, ozonui ir mechaniniam poveikiui.

Privalumai

Laidas užtikrina aukštą laidumą ir apsaugą nuo korozijos dėl alavuoto vario laidininkų su 4 mm² skerspjūviu, taip pat mažą kontaktinę varžą (≤ 0,509 Ω), kad būtų sumažinti galios nuostoliai. Iš anksto sumontuotos MC4 jungtys leidžia atlikti greitą, saugų montavimą be įrankių, naudojant „plug-and-play“ principą. Jis palaiko aukštą nuolatinę įtampą (iki 1500 V nuolatinės srovės dielektrinis stiprumas, 1000 V vardinė), atlaiko temperatūrą nuo -40 °C iki +85 °C ir turi antipireninį apvalkalą (UL94 V-0). Konstrukcija yra atspari oro sąlygoms ir lanksti, tinkama nuolatiniam naudojimui lauke ir esant mažiems lenkimo spinduliams.

Tinka

• Saulės baterijų jungčių prailginimui ant stogo ir ant žemės montuojamose PV sistemose
• Saulės modulių prijungimui prie keitiklių ir kombinerių dėžių
• „Pasidaryk pats“ saulės energijos projektams ir profesionaliems fotovoltiniams įrenginiams

Pagrindinės specifikacijos

• Ilgis: 3 m
• Laidininko skerspjūvis: 4 mm²
• Vardinė srovė: 30 A
• Įtampos tolerancija / dielektrinis stiprumas: iki 1000 V nuolatinės srovės vardinė; dielektrinis stiprumas kintamoji srovė 6,5 kV / nuolatinė srovė 15 kV (5 min.)
• Laidininko medžiaga ir struktūra: alavuotas varis, TS 56/0,285±0,01; laidininko skersmuo 2,4 mm
• Izoliacijos / apvalkalo medžiaga: XLPO (izoliacija), PA66 apvalkalas; kištuko medžiaga PPE, PA66, be halogenų
• Izoliacijos skersmuo: 3,8 mm ±0,1 mm; išorinis skersmuo: 5,5 mm ±0,2 mm
• Temperatūros diapazonas: nuo -40 °C iki +85 °C
• Kontaktinė varža: ≤ 0,509 Ω
• Izoliacijos varža: ≥ 580 MΩ·km
• Kibirkšties testas: 7 kV
• Standartai ir sertifikatai: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Apvalkalo spalvos: 1x juoda, 1x raudona
• Jungtys: MC4 kištukas prie MC4 lizdo

Kaip naudoti

Prieš montuodami patikrinkite sistemos įtampą ir poliškumą. Nutieskite laidą tarp modulių, keitiklių ar jungties taškų, laikydamiesi lenkimo spindulių ir pritvirtinkite, kad išvengtumėte mechaninio įtempimo. Prijunkite MC4 kištuką prie atitinkamo MC4 lizdo, užtikrindami tinkamą sujungimą, kol išgirsite spragtelėjimą; naudokite iš anksto sumontuotas jungtis, kad nereikėtų papildomų įrankių. Prieš įjungdami PV sistemą, patikrinkite elektros jungtis ir izoliacijos vientisumą.

Rekomendacijos

Kad veikimas būtų saugus ir ilgalaikis, naudokite laidą nurodytose temperatūros ir įtampos ribose, laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo nurodymų bei periodiškai tikrinkite, ar nėra UV ar mechaninių pažeidimų. Neviršykite vardinės srovės ir užtikrinkite teisingą poliškumą jungdami modulius ir keitiklius.
