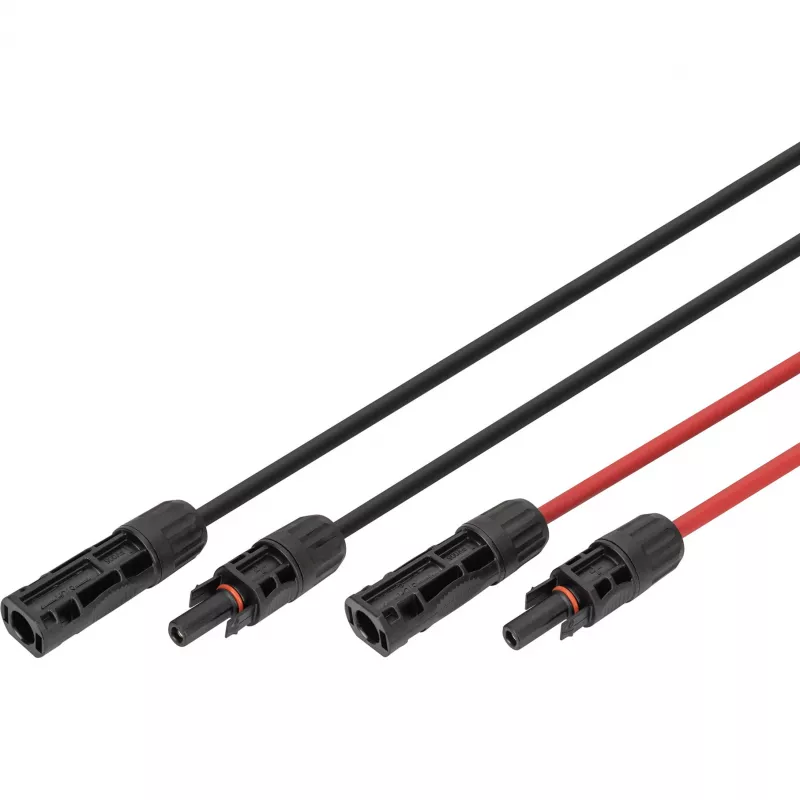

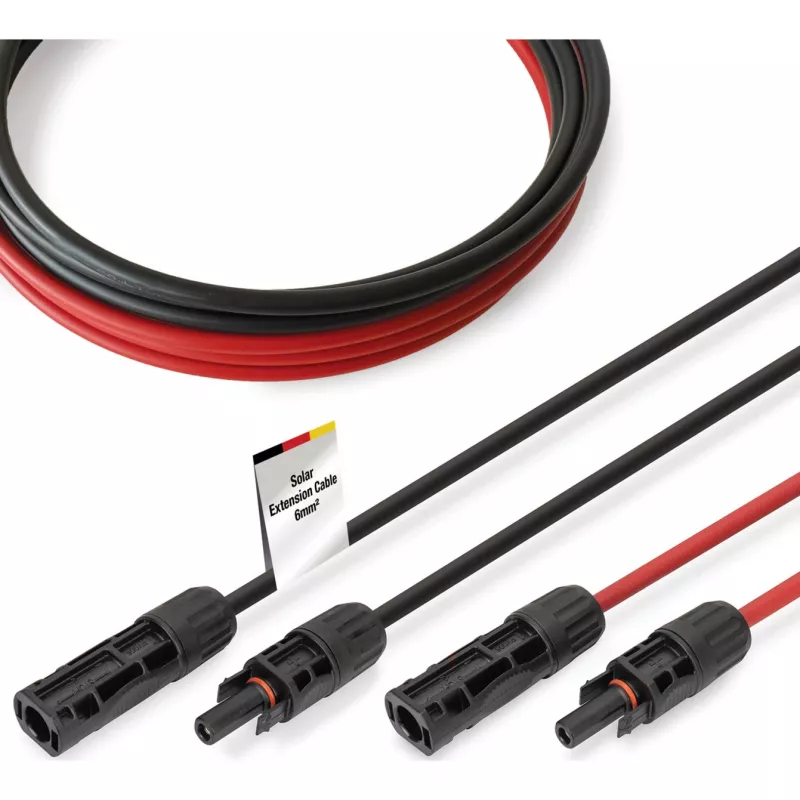

Kabelis Digitus DK-SCEC66-0030 6 mm² 3 m MC4 juoda raudona

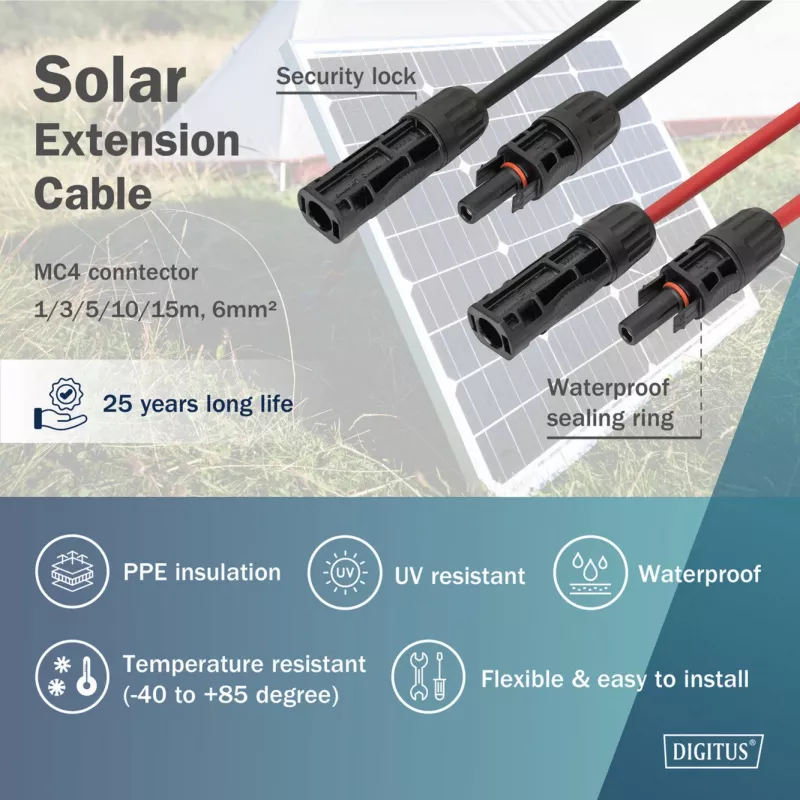

DIGITUS kabelis DK-SCEC66-0030 yra paruoštas naudoti saulės energijos prailginimo kabelis su iš anksto sumontuotu MC4 kištuku ir lizdu. Su 6 mm² alavuoto vario laidininku, 3 m ilgiu ir vardine įtampa iki 1500 V DC, kabelis skirtas patikimam sujungimui tarp saulės modulių, inverterių ir kitų fotovoltinių komponentų. XLPO izoliacija ir tvirta apvalkalo danga užtikrina apsaugą nuo UV spindulių, drėgmės, ozono ir mechaninio poveikio, o kabelis tinkamas nuolatiniam naudojimui lauke bei „pasidaryk pats“ ar profesionalioms fotovoltinėms instaliacijoms.

Privalumai

Didelį laidumą ir apsaugą nuo korozijos užtikrina alavuoto vario laidininkai su 6 mm² skerspjūviu. Iš anksto sumontuotos MC4 jungtys leidžia atlikti greitą ir saugų montavimą be įrankių. Kabelis pritaikytas aukštos įtampos fotovoltinėms sistemoms iki 1500 V DC, atlaiko temperatūras nuo -40 °C iki +85 °C ir turi antipireninį apvalkalą, atitinkantį UL94 V-0. Maža kontaktinė varža (≤ 0,5 Ω) sumažina galios nuostolius, o atitiktis CE, EN 50618, EN 60332-1-2 (Eca) ir EN 62852:2015 užtikrina tarptautinį patvirtinimą ir saugą.

Tinka

• Saulės baterijų prijungimui prie grandinių arba kombinerių dėžučių
• Modulių sujungimui su inverteriais arba optimizatoriais
• Laikiniems arba nuolatiniams lauko fotovoltiniams laidams

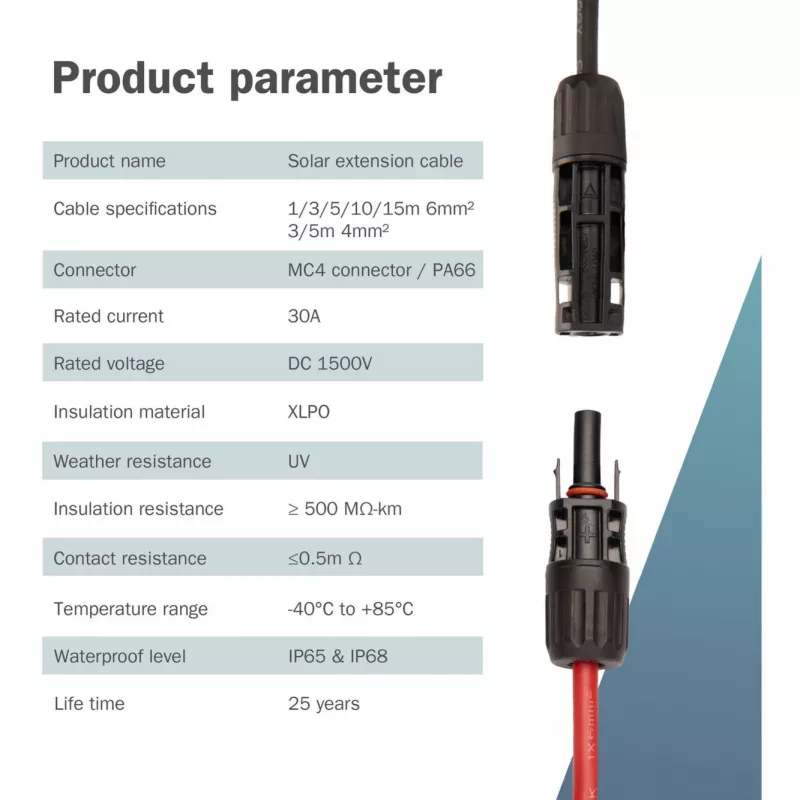

Pagrindinės specifikacijos

• Ilgis: 3 m
• Laidininko skerspjūvis: 6 mm²
• Įtampos tolerancija: iki 1500 V DC / 1000 V AC
• Vardinė srovė: 30 A
• Laidininko medžiaga: alavuotas varis
• Laidininko struktūra: TS 84/0,285 mm
• Laidininko skersmuo: 3,0 mm
• Izoliacijos medžiaga: XLPO
• Apvalkalo medžiaga: XLPO (PA66 jungčių dalims)
• Kištuko medžiaga: PPE, PA66, be halogenų
• Izoliacijos skersmuo: 4,4 mm ±0,1 mm
• Išorinis skersmuo: 6,1 mm ±0,2 mm
• Temperatūros diapazonas: -40 °C iki +85 °C
• Kontaktinė varža: ≤ 0,5 Ω
• Izoliacijos varža: ≥ 500 MΩ·km
• Dielektrinis stipris: AC 6,5 kV / DC 15 kV (5 minutės)
• Kibirkšties testas: 7 kV
• Standartai ir sertifikatai: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Spalva: 1 × juodas, 1 × raudonas

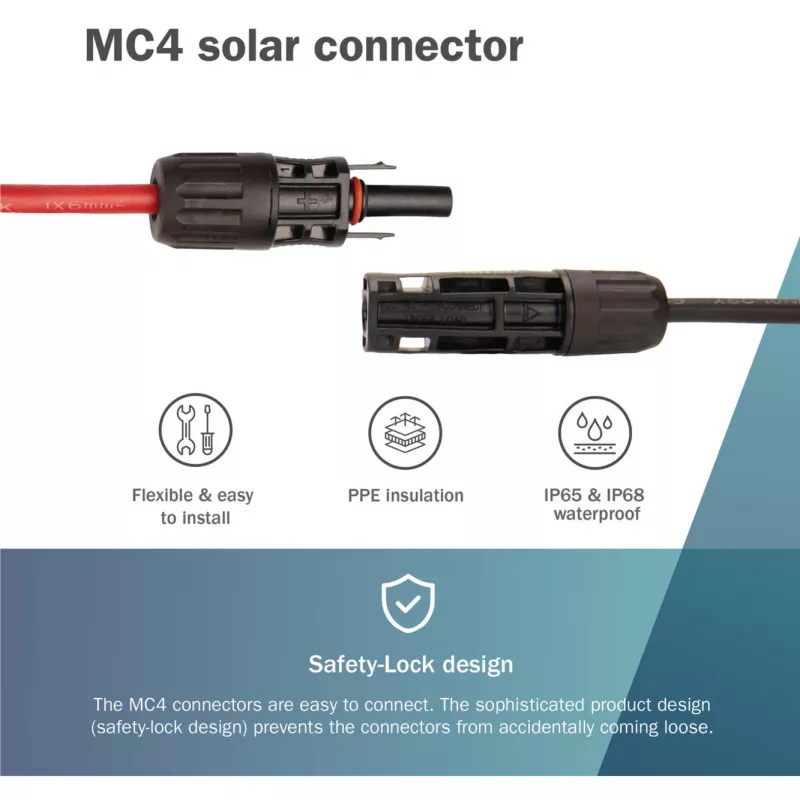

• Jungtys: MC4 kištukas į MC4 lizdą
• Apsaugos nuo patekimo klasė: IP65/IP68

Kaip naudoti

Nutieskite kabelį tarp fotovoltinių modulių, inverterių arba jungiamųjų dėžučių užtikrindami, kad būtų laikomasi lenkimo spindulių reikalavimų ir jungtys nebūtų apkrautos. Prijunkite MC4 kištuką prie atitinkamo MC4 lizdo ant jungiamo komponento, kol užsifiksuos fiksavimo mechanizmas. Prieš atlikdami galutinį prijungimą patikrinkite poliškumą (raudona = teigiamas, juoda = neigiamas). Prieš įjungdami sistemą atlikite izoliacijos ir vientisumo patikrinimą pagal vietinius elektros kodeksus ir inverterio gamintojo instrukcijas.

Rekomendacijos

Ilgalaikėms lauko instaliacijoms apsaugokite kabelį nuo mechaninio įtempimo ir UV poveikio naudodami tinkamus spaustukus arba vamzdžius, venkite aštrių briaunų ir laikykitės vietinių montavimo standartų. Naudokite kabelį neviršydami nurodytų temperatūros ir įtampos ribų bei prieš eksploatuodami įsitikinkite, kad jungtys yra švarios ir visiškai užfiksuotos.
