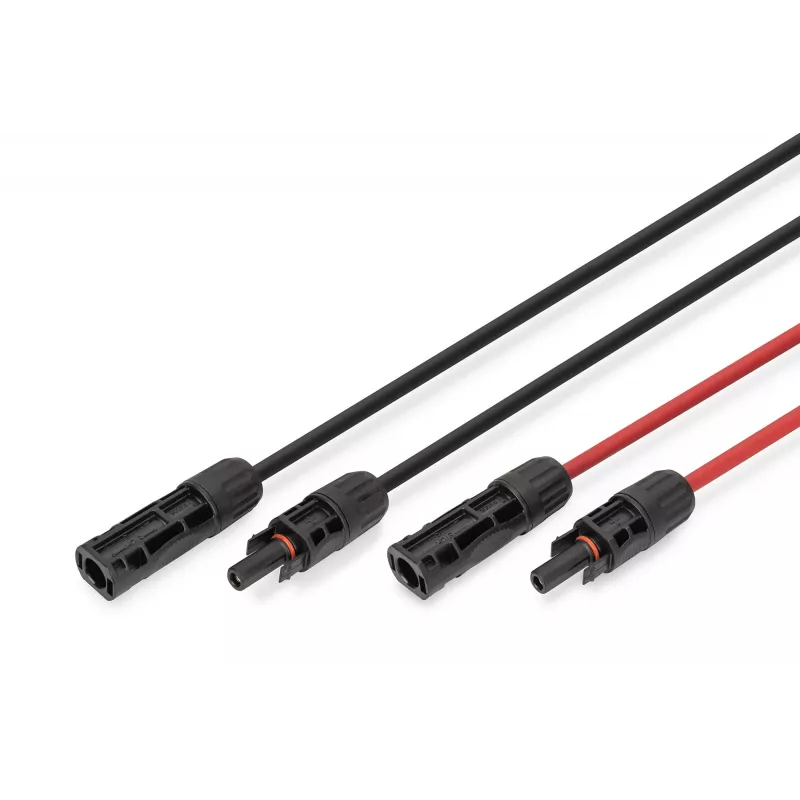

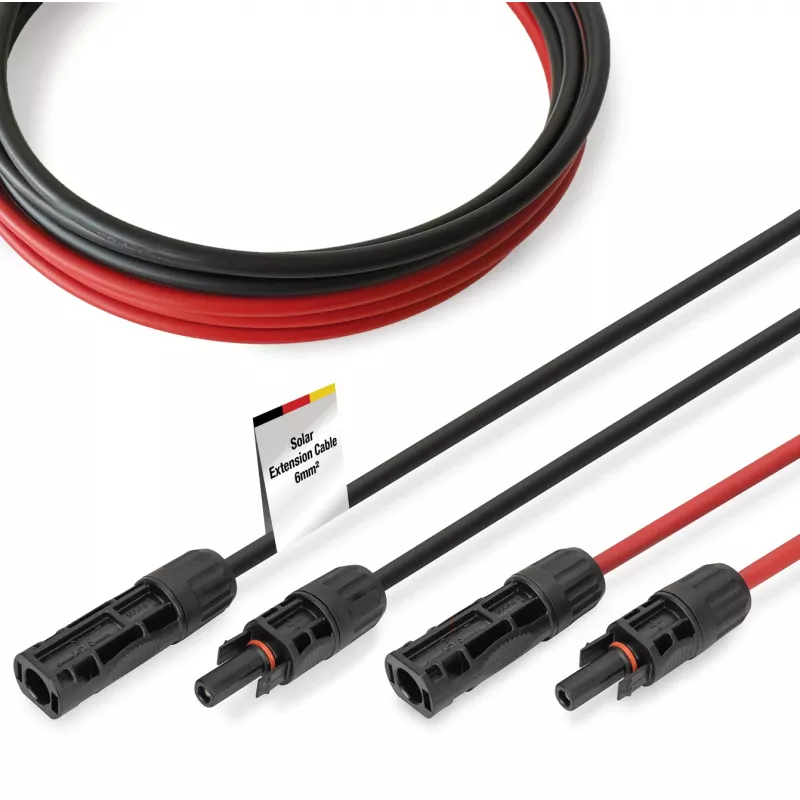

Laidas Digitus DK-SCEC66-0150 6 mm² 15 m MC4 Juoda Raudona

DIGITUS laidas DK-SCEC66-0150 – tai paruoštas naudoti saulės energijos ilginamasis laidas su iš anksto sumontuotais MC4 kištuku ir lizdu, skirtas montuoti patalpose ir lauke fotovoltinėse sistemose. 6 mm² skerspjūvio laidininko, 15 m ilgio ir nuolatinės srovės iki 1500 V įtampos klasės laidas tinka aukštos įtampos saulės elektrinėms; jame naudojami korozijai atsparūs alavuoto vario laidininkai bei XLPO izoliacija ir tvirtas PA66 išorinis apvalkalas.

Privalumai

Dėl alavuoto vario laidininkų laidas pasižymi dideliu laidumu ir apsauga nuo korozijos bei užtikrina mažą sąlyčio varžą (≤ 0,5 Ω), todėl galios nuostoliai minimalūs. Jis tinkamas nuolatiniam naudojimui lauke – atsparus UV spinduliams, drėgmei ir ozonui, o lanksti konstrukcija leidžia lengvai tiesti net ir esant mažiems lenkimo spinduliams. Iš anksto sumontuotos MC4 jungtys įgalina greitą sujungimą be įrankių. Apvalkalas ir izoliacija yra antipireniniai (UL94 V-0), o gaminys atitinka CE ir atitinkamus EN standartus, todėl gali būti naudojamas tarptautiniu mastu.

Tinka

• Saulės modulių prijungimui prie keitiklių arba kombinerių dėžių
• Saulės elektrinių eilučių ilginimui gyvenamosios ir komercinės paskirties įrenginiuose
• „Pasidaryk pats“ saulės energijos projektams ir profesionaliems fotovoltinių sistemų įrengimams
• Lauko ir stogų fotovoltinėms sistemoms

Pagrindinės specifikacijos

• Ilgis: 15 m
• Laidininko skerspjūvis: 6 mm²
• Įtampos tolerancija: iki 1500 V DC / 1000 V AC
• Vardinė srovė: 30 A
• Laidininko medžiaga: alavuotas varis
• Laidininko struktūra: 84 gijos × 0,285 mm
• Laidininko skersmuo: 3,0 mm
• Izoliacijos medžiaga: XLPO
• Apvalkalo medžiaga: PA66 / XLPO
• Kištuko medžiaga: PPE, PA66, be halogenų
• Izoliacijos skersmuo: 4,4 mm ±0,1 mm
• Išorinis skersmuo: 6,1 mm ±0,2 mm
• Temperatūros diapazonas: nuo -40 °C iki +85 °C
• Sąlyčio varža: ≤ 0,5 Ω
• Izoliacijos varža: ≥ 500 MΩ·km
• Dielektrinis atsparumas: AC 6,5 kV / DC 15 kV (5 minutės)
• Kibirkščiavimo bandymas: 7 kV
• Standartai ir sertifikatai: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Spalva: 1× juoda, 1× raudona
• Jungtys: MC4 kištukas (vyriškas) ir MC4 lizdas (moteriškas)
• Apsaugos klasė: IP65 / IP68

Kaip naudoti

Nutieskite iš anksto sumontuotą laidą tarp saulės modulių, kombinerių dėžių ar keitiklių, užtikrindami teisingą poliškumą (raudona = teigiamas, juoda = neigiamas). Pritvirtinkite laidą išilgai trasos, kad būtų išvengta mechaninio įtempimo ir būtų išlaikytas minimalus lenkimo spindulys. Sujunkite MC4 kištuką ir lizdą sulygiuodami ir spausdami, kol pasigirs spragtelėjimas; patikrinkite, ar jungtis užsifiksavo. Laikykitės vietinių elektros įrenginių taisyklių ir prieš atlikdami ar nutraukdami jungtis išjunkite fotovoltinės grandinės maitinimą.

Rekomendacijos

Siekiant ilgalaikio veikimo, periodiškai tikrinkite jungtis dėl korozijos ar pažeidimų, venkite staigių lenkimų, viršijančių minimalų laido lenkimo spindulį, ir naudokite tinkamus spaustukus ar kabelių raiščius mechaniniam įtempimui sumažinti. Užtikrinkite, kad įrengimas atitiktų taikomus standartus ir keitiklio gamintojo nurodymus.
