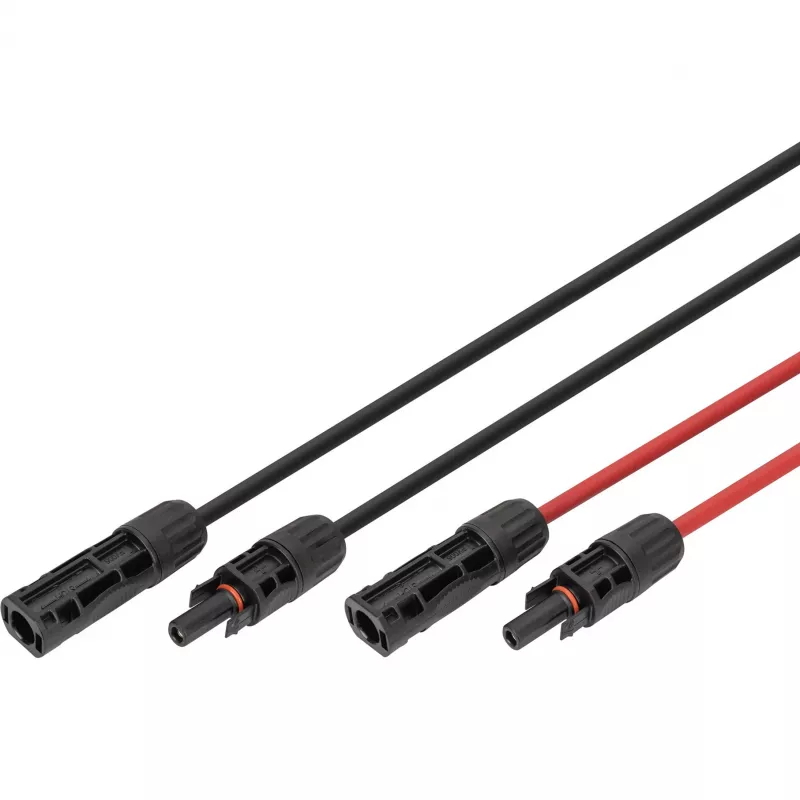

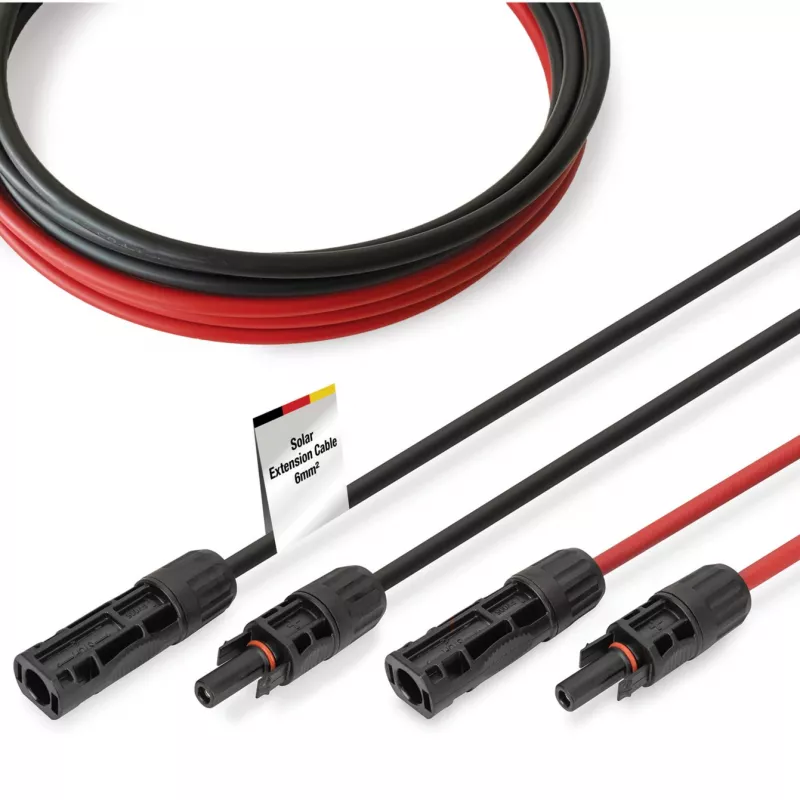

Kabelis Digitus DK-SCEC66-0100 6 mm² MC4 10 m juodas raudonas

DIGITUS kabelis DK-SCEC66-0100 yra paruoštas naudoti 10 m saulės energijos ilginamasis kabelis su iš anksto sumontuotu MC4 kištuku ir lizdu. Sukurtas fotovoltinėms sistemoms, jis turi 6 mm² alavuoto vario laidininką, užtikrinantį patikimą srovės perdavimą ir apsaugą nuo korozijos, XLPO izoliaciją ir patvarią apvalkalą, tinkamą nuolatiniam naudojimui lauke. Kabelis palaiko aukštos įtampos PV įrenginius, kurių įtampos tolerancija iki 1500 V DC, ir veikia temperatūroje nuo -40 °C iki +85 °C.

Privalumai

Šis saulės energijos ilginamasis kabelis sujungia mažą kontaktinę varžą (≤ 0,5 Ω) ir alavuoto vario laidininkus, kad sumažintų galios nuostolius ir užtikrintų ilgalaikį laidumą. Iš anksto sumontuotos MC4 jungtys leidžia greitai prijungti be įrankių vietoje. XLPO izoliacija ir PA66 sustiprintos, be halogenų kištukų medžiagos užtikrina atsparumą UV spinduliams, drėgmei ir ozonui bei mechaninį patvarumą. Apvalkalas atsparus liepsnai pagal UL94 V-0, o gaminys atitinka CE ir EN 50618 standartus, EN 60332-1-2 (Eca) ir EN 62852:2015, todėl tinka tarptautiniams PV įrenginiams.

Tinka

• Saulės modulių prijungimui stygų masyvuose
• Modulių prijungimui prie keitiklių ar kombainerių dėžių
• „Pasidaryk pats“ ir profesionaliems stogo ar antžeminiams PV įrenginiams
• Esamos nuolatinės srovės laidų pratęsimui ir remontui PV sistemose

Pagrindinės specifikacijos

• Ilgis: 10 m
• Laidininko skerspjūvis: 6 mm²
• Įtampos tolerancija: iki 1500 V DC / 1000 V AC
• Vardinė srovė: 30 A
• Laidininko medžiaga: alavuotas varis
• Laidininko struktūra: TS 84/0,285 mm
• Laidininko skersmuo: 3,0 mm
• Izoliacijos medžiaga: XLPO
• Apvalkalo medžiaga: XLPO
• Kištukų medžiagos: PPE, PA66, be halogenų
• Izoliacijos skersmuo: 4,4 mm ±0,1 mm
• Išorinis skersmuo: 6,1 mm ±0,2 mm
• Temperatūros diapazonas: -40 °C iki +85 °C
• Kontaktinė varža: ≤ 0,5 Ω
• Izoliacijos varža: ≥ 500 MΩ·km
• Dielektrinis stiprumas: AC 6,5 kV / DC 15 kV (5 minutės)
• Kibirkščių testas: 7 kV
• Standartai ir sertifikatai: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Spalva: 1 × juoda, 1 × raudona
• Jungtys: MC4 kištukas (vyriškas) ir MC4 lizdas (moteriškas)

Kaip naudoti

Nutieskite kabelį trumpiausiu praktišku keliu tarp komponentų, vengdami aštrių briaunų ir šilumos šaltinių. Prijunkite MC4 kištuką prie modulio ar kabelio su atitinkamu MC4 lizdu, užtikrindami tinkamą poliškumą (raudona = teigiamas, juoda = neigiamas). Iš anksto sumontuotos jungtys leidžia prijungti be įrankių; patikrinkite saugų MC4 kontaktų užsifiksavimą. Po montavimo pritvirtinkite kabelį tinkamais spaustukais ar raiščiais ir patikrinkite jungtis bei izoliacijos varžą prieš įjungdami sistemą.

Rekomendacijos

Saugiam veikimui naudokite šį kabelį tik nuolatinės srovės fotovoltinėse grandinėse, neviršydami nurodytų nominalių verčių (30 A, ≤ 1500 V DC). Išlaikykite tinkamą poliškumą, venkite per didelio lenkimo už rekomenduojamų spindulių ir reguliariai atlikite vizualinius patikrinimus dėl pažeidimų, UV senėjimo ar nusidėvėjimo. Laikykitės vietinių elektros taisyklių ir keitiklio ar modulio gamintojo montavimo instrukcijų.
