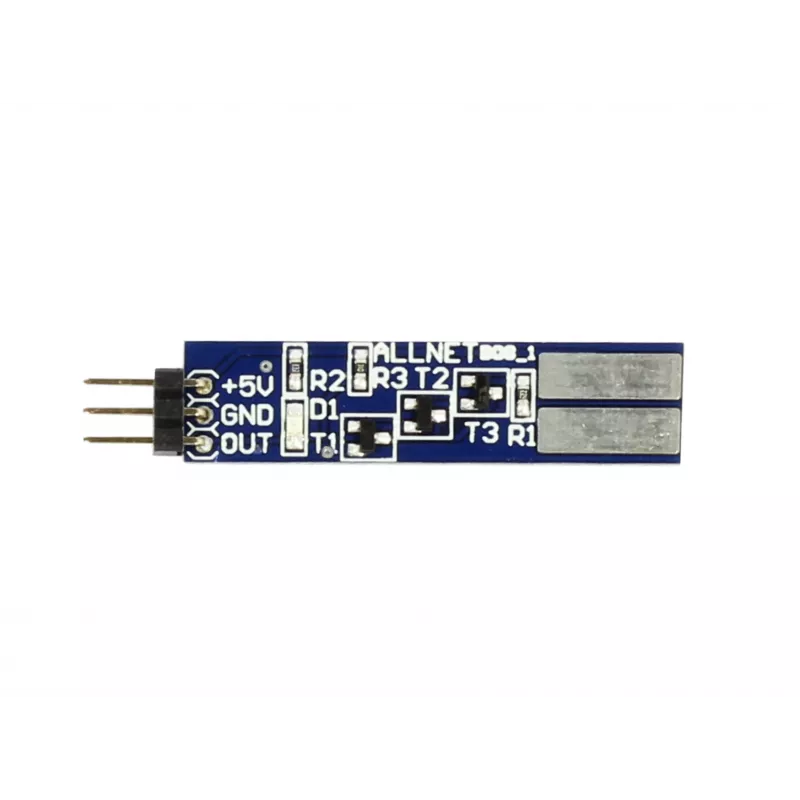

ALLNET 4duino Touch Sensor (4duino_B08)

ALLNET 4duino Touch Sensor (4duino_B08) yra talpinis jutiklio modulis, pagrįstas TTP223 valdiklio lustu. Jis suteikia paprastą skaitmeninį išėjimą, kuris tampa AUKŠTU (HIGH), kai liečiamas jutiklio paviršius, todėl idealiai tinka lietimui jautriems įvesties sprendimams mikrovaldiklių projektuose. Modulyje yra įmontuotas LED indikatorius vizualiam grįžtamajam ryšiui, o darbinė įtampa yra nuo 2 V iki 5,5 V nuolatinės srovės.

Privalumai

Lengvai integruojamas su Arduino, Raspberry Pi, ESP32/ESP8266 ir kitais mikrovaldikliais. Mažas energijos suvartojimas – ramybės srovė tik ~1,5 µA. Greitas atsako laikas – mažiau nei 60 ms. Kompaktiškas dizainas su tvirtinimo angomis patikimam montavimui.

Tinka

• Lietimui jautrioms vartotojo sąsajoms
• Namų automatizavimo projektams
• Interaktyvioms meno instaliacijoms
• Švietimo elektronikos rinkiniams

Pagrindinės specifikacijos

• Jutiklio technologija: talpinis lietimas
• Valdiklio lustas: TTP223
• Liečiamų kanalų skaičius: 1
• Darbinė įtampa: 2 V - 5,5 V nuolatinė srovė
• Išėjimo signalas: skaitmeninis (AUKŠTAS/ŽEMAS)
• Išėjimo būsena liečiant: AUKŠTAS
• Išėjimo būsena neliečiant: ŽEMAS
• Įmontuotas indikatorius: LED lietimo aptikimui
• Sąsajos kontaktai: VCC, GND, SIG
• Ramybės srovė: ~1,5 µA (esant 3 V)
• Aktyvi srovė: ~3,5 mA (esant 3 V, kai liečiama)
• Išėjimo srovė: ~8 mA (esant 3 V)
• Atsako laikas: < 60 ms (tipinis)
• Darbinė temperatūra: nuo -40°C iki +85°C

Rekomendacijos

Geriausiam veikimui užtikrinkite stabilų maitinimo šaltinį ir venkite per didelio triukšmo ant liečiamo paviršiaus. Jei reikia, naudokite 10kΩ traukimo rezistorių ant SIG kontakto. Tinka sausoms patalpoms.
