FTDI valdiklis ALLNET MSC-06656

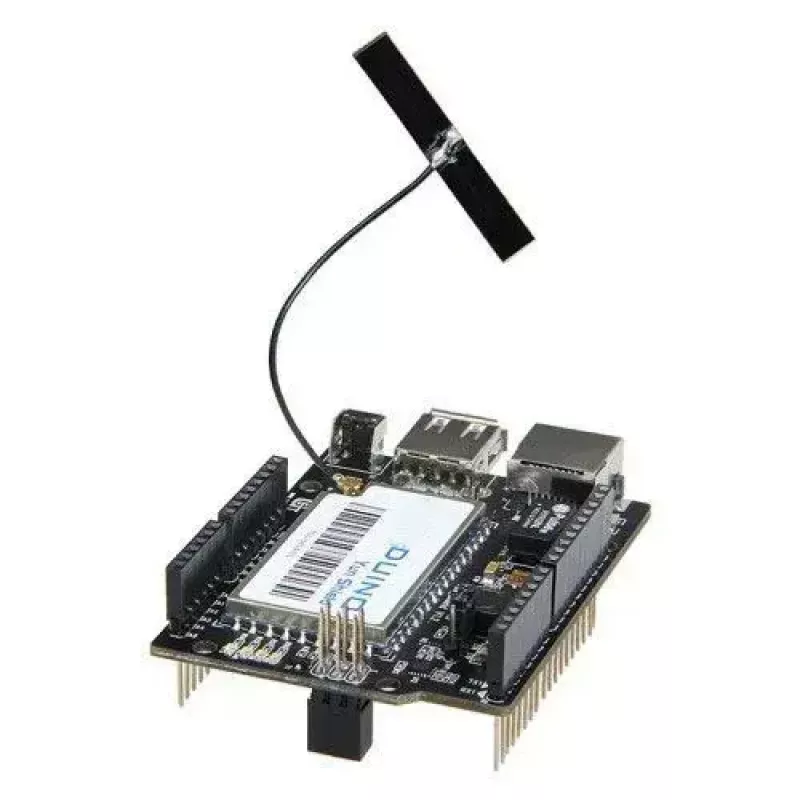

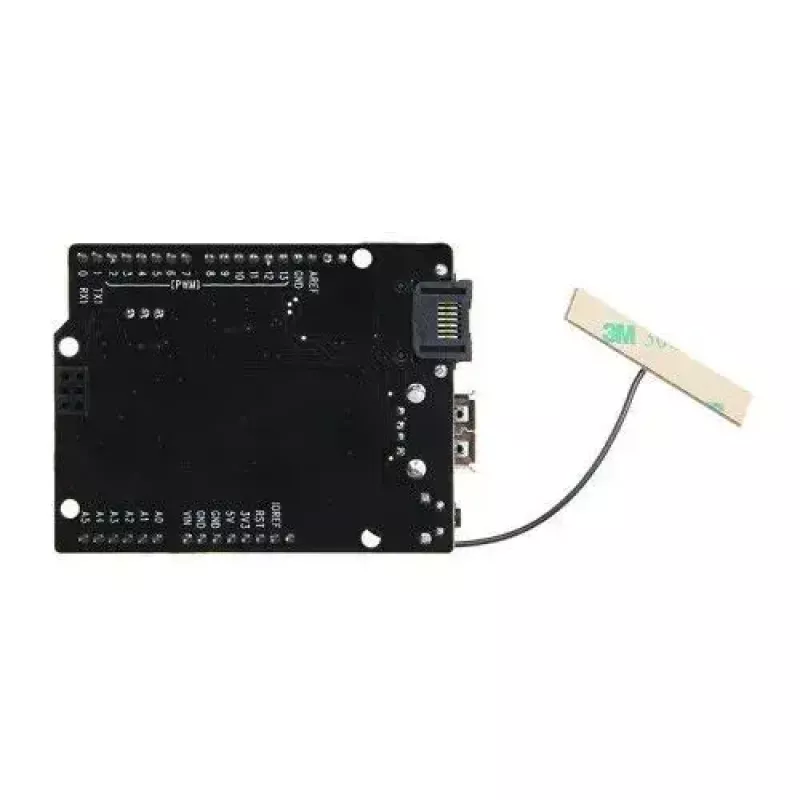

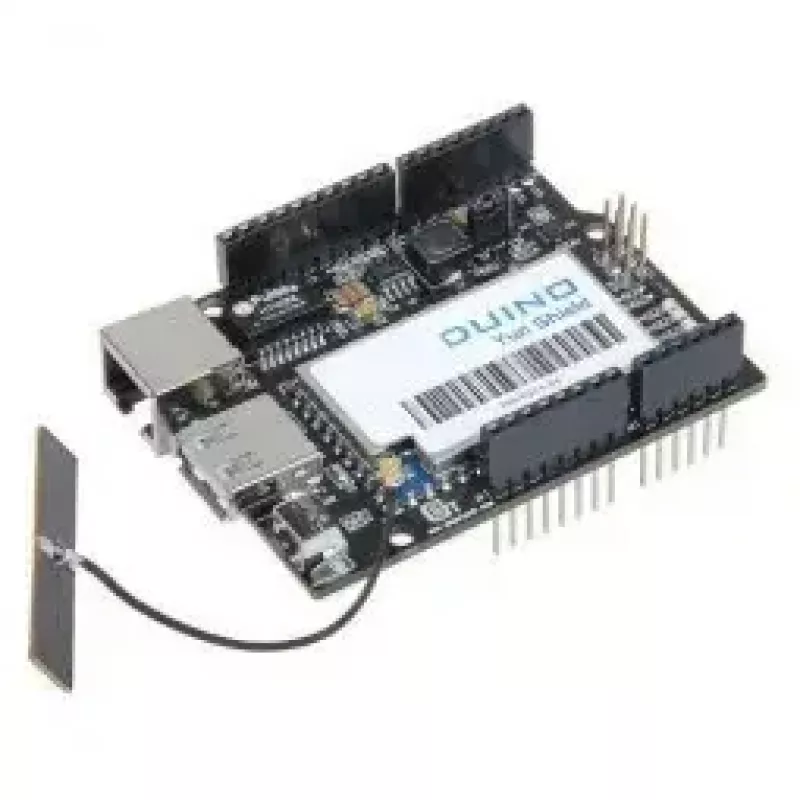

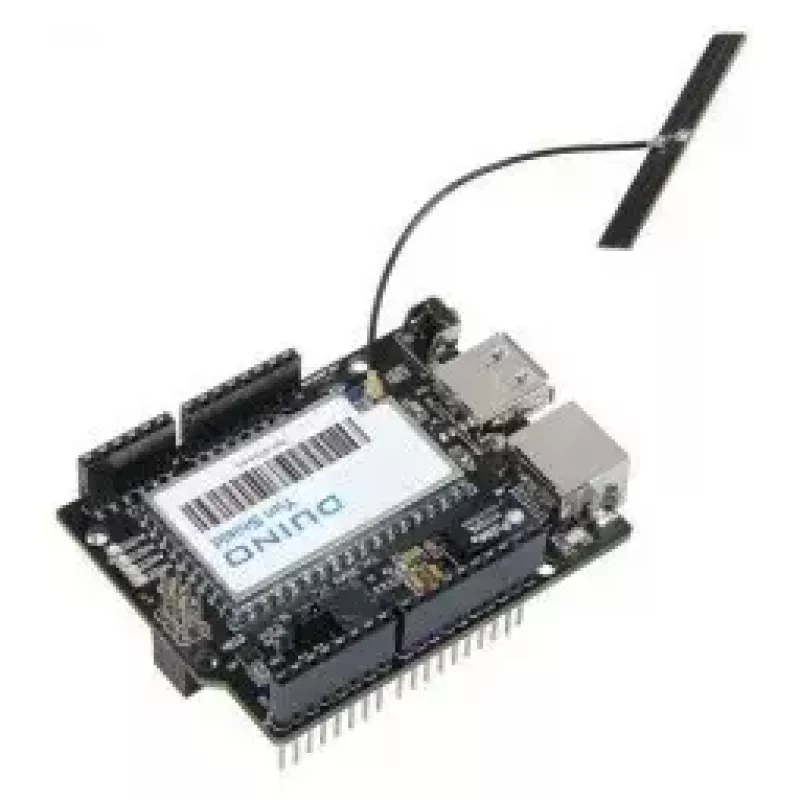

ALLNET 4duino_Yun_Shield yra su Yun suderinamas skydas, suteikiantis Arduino plokštėms OpenWrt pagrįstą tinklo galimybę ir papildomą atmintį. Jame veikia atvirojo kodo OpenWrt sistema (ta pati distribucija, kurią naudoja Arduino Yun) ir jis suderinamas su Arduino IDE 1.5.4 ir naujesnėmis versijomis. Skydas palaiko LAN, Wi‑Fi ir 3G rakto ryšį bei USB atminties laikmenas, todėl Arduino projektai gali pasiekti tinklo paslaugas ir išplėstą atmintį dirbdami su tokiomis plokštėmis kaip Uno, Duemilanove, Leonardo ir Mega.

Privalumai

„Yun Shield“ sujungia mažai energijos naudojančią Linux aplinką su Arduino suderinamumu, siūlydamas kelias interneto ryšio parinktis, programine įranga atnaujinamą programinę-aparatinę įrangą ir valdymą per žiniatinklio GUI arba SSH. Išorinė antena pagerina belaidį stabilumą, o skydas gali būti maitinamas iš Arduino VIN kontaktų, tiekiant modulio maksimalią srovę neapkraunant integruoto 5 V reguliatoriaus.

Kam tinka

• Arduino projektams, kuriems reikia interneto prieigos (LAN, Wi‑Fi arba 3G)
• Programoms, kurioms reikia papildomos keičiamos atminties per USB atmintinę
• Kūrimui ir prototipavimui su Uno, Leonardo, Duemilanove, Diecimila ir Mega

Pagrindinės specifikacijos

• Sistema: OpenWrt (atvirojo kodo Linux)
• Suderinamumas su Arduino IDE: v1.5.4 ir naujesnės
• Tinklo sąsajos: LAN prievadas, Wi‑Fi, 3G rakto palaikymas
• Atmintis: USB atmintinės palaikymas projektų saugojimui
• Maitinimas: reikia iki 200 mA esant pilnai apkrovai; maitinama per Arduino VIN kontaktus
• Antena: išorinė antena, gerinanti belaidį stabilumą

Kaip naudoti

Uždėkite 4duino_Yun_Shield ant Arduino plokštės kontaktų (Uno, Mega ir kt.), prijunkite maitinimą prie Arduino VIN kontakto, kad modulis gautų pakankamą srovę, tada sukonfigūruokite tinklo nustatymus per žiniatinklio GUI arba SSH. Naudokite Arduino IDE (v1.5.4 arba naujesnę), kad įkeltumėte eskizus į Arduino plokštę; valdykite Linux pusę ir, jei reikia, atlikite programinės įrangos atnaujinimus per tinklą.

Rekomendacijos

Kad belaidis ryšys veiktų stabiliai, išorinę anteną pastatykite toliau nuo didelių metalinių objektų ir užtikrinkite, kad Arduino VIN maitinimas galėtų tiekti modulio maksimalią srovę (~200 mA). Pridedant išorinę atmintį, naudokite patikimą USB atmintinę, suformatuotą kelių platformų naudojimui.
