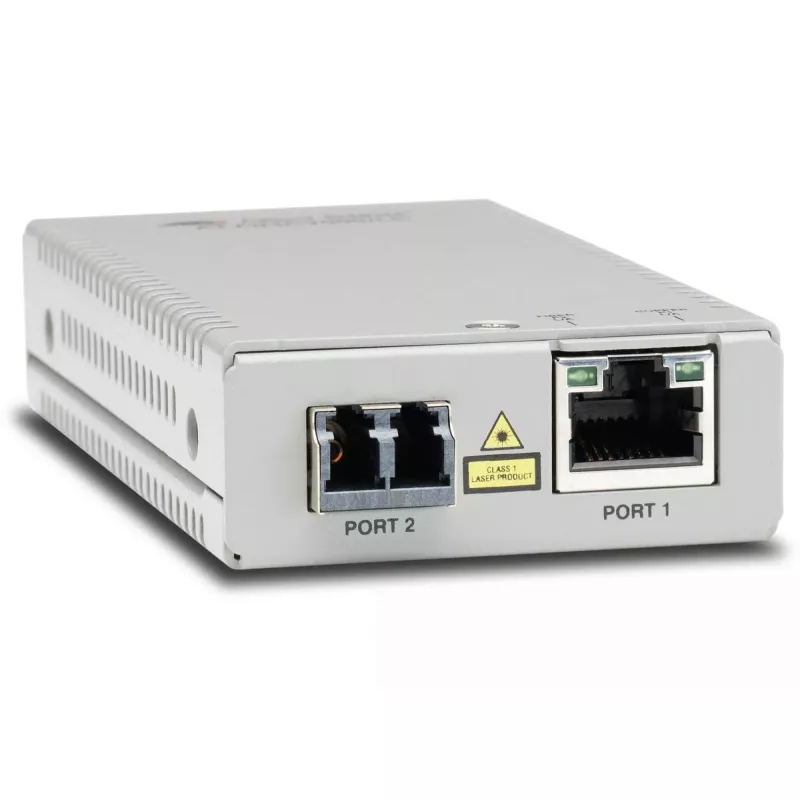

Allied Telesis AT-MMC2000/LC-960 tinklo medijos keitiklis 1000 Mbit/s 1310 nm Daugiamodis Pilka

„Allied Telesis AT-MMC2000/LC-960“ yra kompaktiškas Gigabit Ethernet į šviesolaidį mini medijos ir greičio keitiklis, palaikantis 10/100/1000T į 1000SX konversiją. Sukurtas daugiamodiam šviesolaidžiui su LC jungtimi, užtikrina iki 2000 m maksimalų perdavimo atstumą ir veikia su 12 V įėjimu bei tipine 1,7 W galios sąnaudomis. Įrenginyje yra LED indikatoriai aktyvumui ir ryšio būsenai rodyti, jis suderinamas su MMCR18 stovo tvirtinimo važiuokle.

Privalumai

„AT-MMC2000/LC-960“ sujungia pilną Gigabit Ethernet palaikymą su mažu dydžiu, leidžiančiu diegti ten, kur erdvė ribota, o energijos sąnaudos mažos. Jis palaiko VLAN suderinamus ilgus paketus (IEEE 802.1Q), apima išmanųjį „MissingLink“ stebėjimą ir išmanųjį ryšio atkūrimą automatiniam atsistatymui po ryšio trikdžių, taip pat siūlo greito ryšio testavimo funkciją, padedančią izoliuoti prievado ar kabelio gedimus. Keitiklio LC daugiamodė šviesolaidžio sąsaja ir RJ-45 varinė jungtis užtikrina paprastą integraciją į esamus varinius ir šviesolaidžio segmentus.

Tinka

• Ethernet tinklų išplėtimui per daugiamodžius šviesolaidžio ryšius iki 2000 m
• Gigabit varinių jungiklių ar serverių prijungimui prie šviesolaidžio magistralių
• Diegimams, kuriems reikalinga mažos galios, kompaktiška medijos konversija
• Aplinkoms, naudojančioms VLAN palaikančius magistralinius jungiklius ir ilgus paketus

Pagrindinės specifikacijos

• Modelis: Allied Telesis AT-MMC2000/LC-960
• Duomenų perdavimo sparta: iki 1000 Mbit/s (10/100/1000T į 1000SX)
• Ethernet prievadai: 1 × RJ-45 (10/100/1000Base-T)
• Šviesolaidžio prievadai: LC daugiamodis (1000Base-SX)
• Maksimalus perdavimo atstumas: 2000 m (daugiamodis, kaip nurodyta)
• Bangos ilgis: 1310 nm
• Maitinimas: 12 V įėjimas, tipinė galios sąnauda 1,7 W
• Indikatoriai: aktyvumo ir ryšio LED
• Spalva: Pilka

Kaip naudoti

Įdiekite „AT-MMC2000/LC-960“ kaip atskirą įrenginį arba MMCR18 važiuoklėje. Prijunkite RJ-45 varinį kabelį prie 10/100/1000Base-T prievado, o daugiamodį LC šviesolaidį prie 1000Base-SX prievado. Prijunkite 12 V maitinimo šaltinį ir patikrinkite LED indikatorius ryšiui bei aktyvumui, kad įsitikintumėte tinkamu prijungimu. Jei reikia, naudokite įrenginio ryšio testavimo funkciją, kad diagnozuotumėte prievado ir galinio mazgo ryšį.

Rekomendacijos

Padėkite medijos keitiklį vėdinamoje vietoje, kur mažai dulkių, ir prieš jungdami įsitikinkite, kad šviesolaidžio jungtys yra švarios. Stovo montavimui naudokite MMCR18 važiuoklę, kad centralizuotumėte maitinimą ir supaprastintumėte kabelių valdymą. Integruojant su VLAN palaikančiais jungikliais, patikrinkite IEEE 802.1Q suderinamumą, kad išvengtumėte paketų atmetimo ilguose VLAN žymėtuose kadruose.
