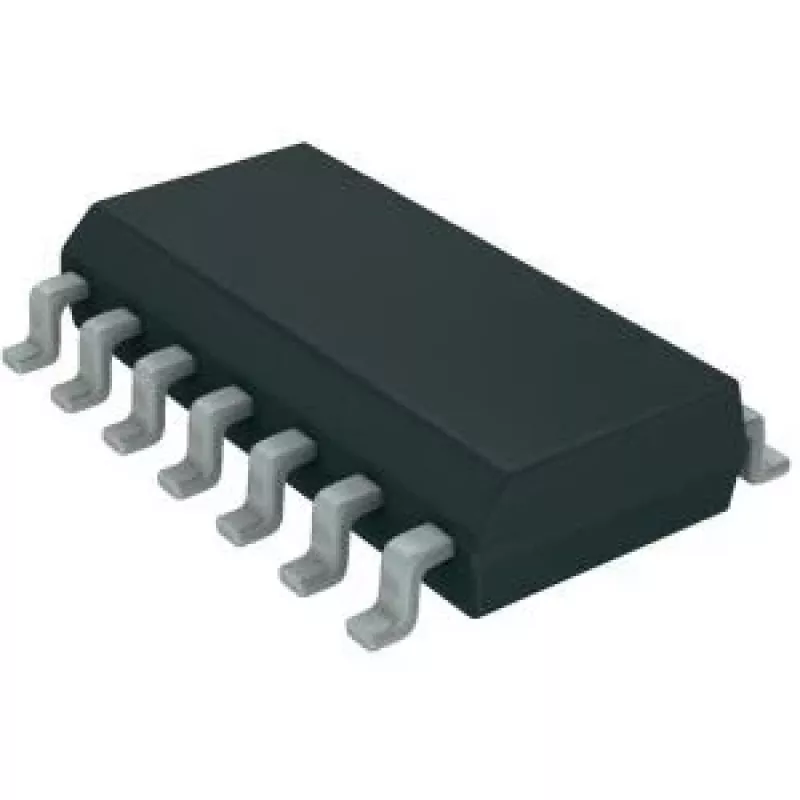

Žeminamasis regulatorius Texas Instruments LM2574 HVM-5.0 — fiksuota 5,0 V išvestis, įvestis 4–60 V, SO-14W korpusas

„Texas Instruments“ LM2574 HVM-5.0 yra fiksuotos 5,0 V įtampos žeminamasis (buck) perjungimo reguliatorius, skirtas užtikrinti stabilizuotą 5 V išvestį iš įvesties įtampų nuo 4 V iki 60 V. Įtaisytas SO-14W formos korpuse, šis reguliatorius skirtas maitinimo valdymui automobilių, pramoninėse ir įterptinėse sistemose, kur reikalingas platus įvesties įtampos diapazonas ir kompaktiškas plokštės plotas. Įrenginys naudoja perjungimo reguliavimo topologiją, kad būtų užtikrintas efektyvus įtampos keitimas ir stabili išvestis, tinkama maitinti mikrovaldiklius, jutiklius ir periferines grandines.

Privalumai

LM2574 HVM-5.0 siūlo platų įvesties įtampos diapazoną ir fiksuotą, tikslią 5 V išvestį, kuri supaprastina maitinimo šaltinio projektavimą, nes nereikia išorinių įtampą nustatančių rezistorių. Jo perjungimo reguliatoriaus architektūra pagerina keitimo efektyvumą, palyginti su linijiniais reguliatoriais, daugeliu atvejų sumažindama šilumos išsklaidymą. SO-14W korpusas suteikia kompaktišką, su kiauryminiu montavimu suderinamą tvirtinimo variantą programoms, kurioms reikia tvirto mechaninio sujungimo ir lengvo surinkimo.

Tinka

• Automobilių maitinimo moduliams ir priedų grandinėms, kurioms reikia reguliuojamos 5 V įtampos iš transporto priemonės akumuliatoriaus diapazonų.
• Pramoninėms valdymo sistemoms ir matavimo įrangai su plačiais įvesties įtampos šaltiniais.
• Įterptinėms sistemoms ir vienos plokštės kompiuteriams, kur reikalingas kompaktiškas 5 V maitinimas.
• Jutiklių ir periferinių įrenginių maitinimo magistralėms paskirstytoje elektronikoje ir daiktų interneto mazguose.

Pagrindinės specifikacijos

• Išvesties įtampa: fiksuota 5,0 V
• Įvesties įtampos diapazonas: 4 V iki 60 V
• Topologija: žeminamasis (buck) perjungimo reguliatorius
• Korpuso tipas: SO-14W (suderinamas su kiauryminiu montavimu)
• Numatyta paskirtis: reguliuojama 5 V maitinimo magistralė automobilių, pramoninėms ir įterptinėms programoms

Kaip naudoti

Įdiekite LM2574 HVM-5.0 ant PCB, laikydamiesi rekomenduojamų perjungimo reguliatorių išvadų ir išdėstymo praktikų, įskaitant įvesties ir išvesties kondensatorių išdėstymą arti įrenginio ir tinkamų grįžtamojo ryšio masių naudojimą, kad būtų sumažintas triukšmas. Užtikrinkite įvesties maitinimą nurodytame 4–60 V diapazone ir įsitikinkite, kad išorinis induktorius, diodas ir kondensatoriai atitinka srovės ir įtampos nominalus numatomai apkrovai. Laikykitės gamintojo šiluminio valdymo nurodymų, kad veikimo metu jungties temperatūra neviršytų saugių ribų.

Rekomendacijos

Siekiant patikimo veikimo, naudokite žemo ESR įvesties ir išvesties kondensatorius, parinkite induktorių su atitinkamu srovės nominalu ir maža nuolatine varža bei laikykitės rekomenduojamų maitinimo takelių pločio ant PCB. Patikrinkite pereinamąjį atsaką ir stabilumą su numatytu apkrovos profiliu ir įtraukite tinkamą filtravimą, jei programa jautri perjungimo triukšmui.
