Maitinimo integrinio grandyno įtampos reguliatorius Texas Instruments LM2676SX-5.0/NOPB, DC/DC perjungiamasis reguliatorius, fiksuotas 5,0 V, TO-263-7 montavimas

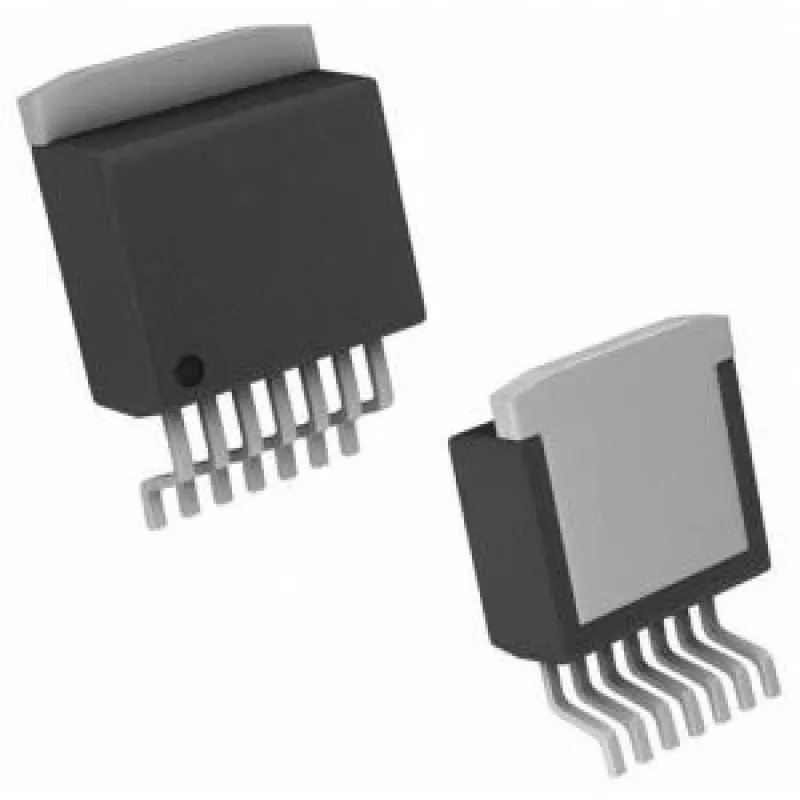

Texas Instruments LM2676SX-5.0 yra DC/DC perjungiamasis įtampos reguliatorius, užtikrinantis fiksuotą 5,0 V išėjimą TO-263-7 montavimo korpuse. Sukurtas žeminamajai (buck) konversijai, šis maitinimo integrinis grandynas leidžia efektyviai reguliuoti įtampą nuo aukštesnės įėjimo įtampos iki stabilaus 5 V maitinimo. Įrenginys integruoja perjungimo elementą ir valdymo grandinę, kad supaprastintų plokštės lygio maitinimo dizainą ir sumažintų išorinių komponentų skaičių, naudojant kompaktiškose elektroninėse sistemose.

Privalumai

LM2676SX-5.0 užtikrina reguliuojamą 5,0 V išėjimą su didele konversijos efektyvumu, būdingu perjungiamiesiems reguliatoriams, sumažindamas galios išsklaidymą, palyginti su linijiniais reguliatoriais. Jo integruotas perjungimo valdymas ir apsaugos funkcijos sumažina dizaino sudėtingumą ir pagerina patikimumą nuolatinio veikimo metu. TO-263-7 korpusas suteikia kompaktišką formos faktorių ir šiluminį laidumą, tinkamą paviršinio montavimo plokščių išdėstymui pramoninėse ir įterptinėse programose.

Tinkama

• Plokštės lygio įtampos reguliavimas įterptinėms sistemoms
• Maitinimo šaltiniai pramoninei ir automatikos elektronikai
• Žeminamoji konversija nuo aukštesnės nuolatinės srovės įėjimo įtampos iki 5 V
• Kompaktiški maitinimo moduliai ir vienos plokštės dizainai

Pagrindinės specifikacijos

• Išėjimo įtampa: fiksuota 5,0 V
• Reguliatoriaus tipas: DC/DC perjungiamasis (žeminamasis/buck)
• Korpusas: TO-263-7 paviršinio montavimo korpusas
• Integruotas perjungimo valdymas ir galios pakopa
• Sukurtas plokštės lygio montavimui ir šiluminiam laidumui

Kaip naudoti

Įdiekite LM2676SX-5.0 ant spausdintinės plokštės pagal gamintojo rekomenduojamą išdėstymą, kad užtikrintumėte stabilų veikimą ir tinkamą šilumos valdymą. Pateikite tinkamą įėjimo atsiejimą ir išėjimo filtro tinklą, kaip nurodyta etaloniniuose dizainuose, kad sumažintumėte išėjimo pulsaciją. Prijunkite įėjimo maitinimą, įžeminimą ir išėjimo kelią tinkamo pločio takeliais arba vario plokštumomis, kad atlaikytų numatomą srovę. Laikykitės duomenų lapo nurodymų dėl bet kokių reikalingų išorinių induktorių, diodų ir kondensatorių, kad atitiktumėte pereinamųjų procesų ir stabilumo reikalavimus.

Rekomendacijos

Patikrinkite įėjimo įtampos diapazoną ir srovės reikalavimus savo programai bei įvertinkite šiluminius aspektus TO-263-7 korpuse. Naudokite rekomenduojamus išorinius komponentus ir išdėstymo praktikas iš Texas Instruments, kad užtikrintumėte optimalų efektyvumą ir stabilų 5 V išėjimą esant apkrovai.
