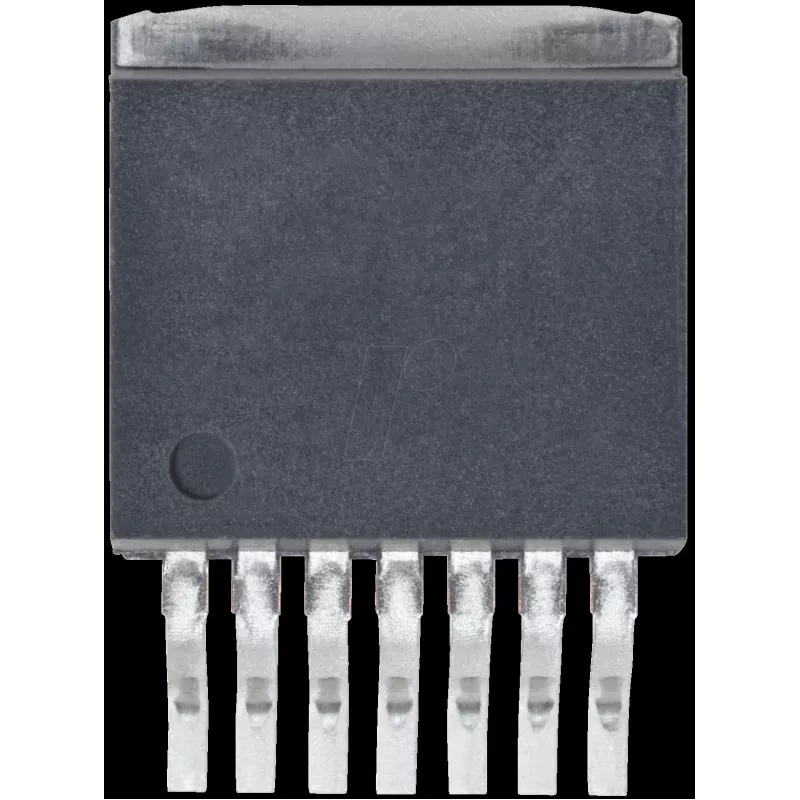

Reguliuojamas žeminamasis stabilizatorius Texas Instruments LM2678S-ADJ, įėjimas 8–40 V, išėjimas 1,2–37 V, korpusas TO-263-7

„Texas Instruments“ LM2678S-ADJ yra reguliuojamas žeminamasis („buck“) perjungimo stabilizatorius, esantis korpuse TO-263-7, skirtas nuolatinės srovės keitimui maitinimo šaltinių projektuose. Jis priima įėjimo įtampas nuo 8 iki 40 V ir užtikrina reguliuojamą išėjimo diapazoną nuo 1,2 iki 37 V, leidžiantį lanksčiai reguliuoti įtampą įvairiose elektroninėse sistemose. Komponentas skirtas naudoti ten, kur reikalingas platus įėjimo diapazonas ir konfigūruojamas reguliuojamas išėjimas, o jo korpusas TO-263-7 užtikrina šilumines charakteristikas, tinkamas ant plokštės montuojamiems maitinimo moduliams.

Privalumai

LM2678S-ADJ pasižymi plačiu įėjimo įtampos diapazonu ir plačiu reguliuojamu išėjimo diapazonu, todėl projektuose sumažėja kelių stabilizatorių variantų poreikis. Jo perjungimo stabilizatoriaus topologija pagerina efektyvumą, palyginti su linijiniais stabilizatoriais, kai žeminama aukštesnė įėjimo įtampa. Korpusas TO-263-7 užtikrina kompaktišką pėdsaką su šiluminiu laidumu, tinkamu vidutinio galios išsklaidymui ant standartinių spausdintinių plokščių. Įrenginys suderinamas su įprastais išoriniais komponentais, naudojamais „buck“ keitiklių topologijose, todėl jį lengva integruoti į esamus maitinimo šaltinių išdėstymus.

Tinka

• Įterptosioms sistemoms, kurioms reikalingas reguliuojamas nuolatinės srovės maitinimas
• Pramoninei elektronikai su plačiais įėjimo įtampos šaltiniais
• Maitinimo modulių prototipų kūrimui ir plėtrai
• Baterijomis maitinamoms ar transporto priemonių elektros sistemoms su aukštesnėmis įėjimo įtampomis
• Individualiai elektronikai, kur vienas stabilizatorius turi aprėpti kelis išėjimo kanalus

Pagrindinės specifikacijos

• Topologija: žeminamasis („buck“) perjungimo stabilizatorius
• Įėjimo įtampos diapazonas: 8–40 V
• Reguliuojamas išėjimo įtampos diapazonas: 1,2–37 V
• Korpuso tipas: TO-263-7 (paviršinio montavimo galios korpusas)
• Reguliuojamas išėjimas per išorinį grįžtamojo ryšio tinklą
• Skirtas ant plokštės montuojamoms reikmėms su išoriniu induktoriumi ir kondensatoriais

Kaip naudoti

Integruokite LM2678S-ADJ į „buck“ keitiklio grandinę, vadovaudamiesi gamintojo rekomenduojama taikymo schema: prijunkite įėjimo maitinimą prie įėjimo kontakto su tinkamu įėjimo atsiejimu, išdėstykite perjungimo induktorių, diodą (arba sinchroninį išdėstymą, jei taikoma) ir išėjimo kondensatorius pagal išdėstymo nurodymus, kad sumažintumėte elektromagnetinius trukdžius ir įtampos pulsaciją. Nustatykite pageidaujamą išėjimo įtampą naudodami išorinį rezistorių daliklį tarp išėjimo ir grįžtamojo ryšio kontakto, remdamiesi įrenginio grįžtamojo ryšio įtampos specifikacija, kad apskaičiuotumėte rezistorių vertes. Užtikrinkite pakankamą vario plotą arba šiluminę trinkelę po korpusu, kad padėtumėte šilumos išsklaidymui esant didesnėms apkrovos srovėms.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite mažo ESR išėjimo kondensatorius, tinkamai įvertintą induktorių numatomai srovei ir laikykitės išdėstymo rekomendacijų, kad perjungimo kilpos plotas būtų mažas. Patikrinkite šilumines charakteristikas blogiausiomis įėjimo įtampos ir apkrovos sąlygomis ir, jei reikia, pridėkite šilumos kriauklę arba pagerinkite spausdintinės plokštės šilumines jungtis.
