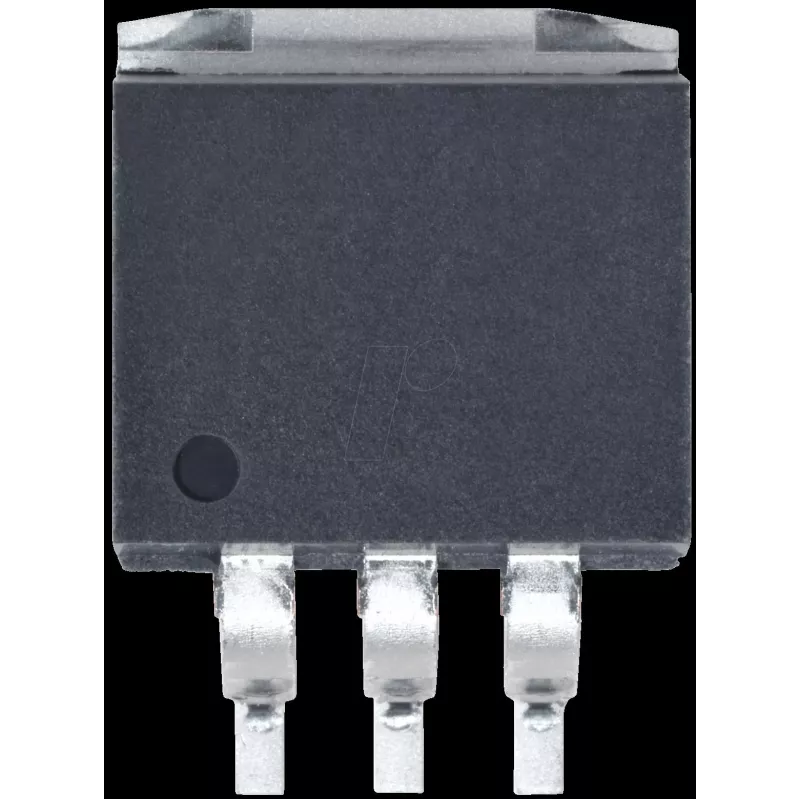

Step-down regulator Texas Instruments LM2678 S-5.0, fiksuota 5 V išvestis, įvestis 8–40 V, TO-263 korpusas

Texas Instruments LM2678 S-5.0 yra žeminamasis perjungiamasis reguliatorius, teikiantis fiksuotą 5 V išvestį iš įvesties įtampų nuo 8 V iki 40 V. Tiekiamas TO-263 (D2PAK) galios korpuse, šis žeminimo reguliatorius sukurtas tiekti reguliuojamą 5 V maitinimą įvairioms elektroninėms grandinėms ir sistemoms, kuriose reikalingas kompaktiškas, didelio efektyvumo keitiklis. Įrenginys integruoja valdymo ir perjungimo elementus, reikalingus sinchroninei vieno jungiklio žeminimo topologijai, ir tinka projektams, kuriems reikia stabilių 5 V magistralių iš aukštesnės įtampos šaltinių.

Privalumai

LM2678 S-5.0 pasižymi plačiu įvesties įtampos diapazonu ir fiksuota, tikslia 5 V išvestimi, sumažindamas išorinių komponentų sudėtingumą įprastiems 5 V projektams. Jo TO-263 korpusas užtikrina šiluminį našumą ir montavimo ant plokštės patogumą paviršinio montavimo surinkimui. Perjungiamojo reguliatoriaus topologija leidžia pasiekti didesnį efektyvumą, palyginti su linijiniais reguliatoriais, kai žeminama nuo aukštų įvesties įtampų, o tai padeda sumažinti galios sklaidą ir šiluminį įtampą kompaktiškuose projektuose.

Tinka

• Pramoniniams maitinimo šaltiniams ir valdymo moduliams, kuriems reikia stabilios 5 V magistralės
• Įterptinėms sistemoms ir mikrovaldiklių maitinimo sritims, maitinamoms iš 12 V arba 24 V šaltinių
• Automobilių ir transporto elektronikai, kur reikalinga plati įvesties įtampos tolerancija
• Kompaktiškiems elektroniniams moduliams ir PCB montuojamiems maitinimo keitikliams

Pagrindinės specifikacijos

• Išvesties įtampa: fiksuota 5 V
• Įvesties įtampos diapazonas: 8 V iki 40 V
• Korpuso tipas: TO-263 (D2PAK) paviršinio montavimo galios korpusas
• Topologija: žeminamasis (buck) perjungiamasis reguliatorius
• Paskirtis: reguliuojamas nuolatinės srovės maitinimas elektroninėms grandinėms

Naudojimo būdas

Integruokite LM2678 S-5.0 į PCB maketą, laikydamiesi rekomenduojamų taikymo gairių įvesties atjungimui, perjungimo mazgo išdėstymui ir šiluminėms jungtims, kad užtikrintumėte stabilų veikimą ir šilumos sklaidą. Pateikite tinkamus įvesties ir išvesties kondensatorius bei induktyvumo ritę, parinktą pagal reguliatoriaus perjungimo dažnį ir reikiamą išvesties srovę. Laikykitės gamintojo rekomendacijų dėl išdėstymo šalia perjungimo mazgo, kad sumažintumėte elektromagnetinius trikdžius ir užtikrintumėte patikimą reguliavimą 5 V išvestyje.

Rekomendacijos

Norėdami pasiekti geriausių rezultatų, sekite įrenginio duomenų lapu dėl komponentų parinkimo (kondensatoriai, induktyvumo ritė, diodas, jei reikia), šiluminio valdymo ir PCB išdėstymo. Patikrinkite reguliatoriaus šiluminį našumą savo taikyme ir, jei reikia, pridėkite radiatorių arba padidintą vario plotą ant PCB. Įsitikinkite, kad įvesties filtravimas ir pereinamasis atsakas atitinka sistemos reikalavimus, maitinant jautrią elektroniką.
