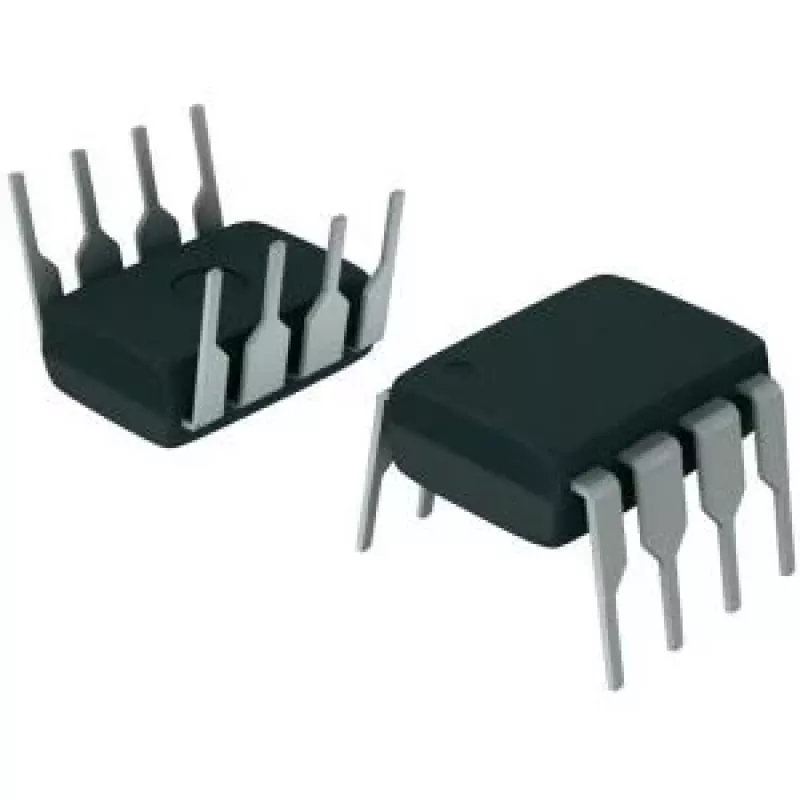

Operacinis stiprintuvas Texas Instruments OPA2277PA, dvigubas precizinis operacinis stiprintuvas, PDIP-8

Texas Instruments OPA2277PA yra dvigubas precizinis operacinis stiprintuvas PDIP-8 korpuse, skirtas taikymams, kuriems reikalingas didelis nuolatinės srovės tikslumas ir mažas triukšmas. Šis dvigubas operacinis stiprintuvas pasižymi maža įėjimo poslinkio įtampa, mažu dreifu ir stabiliu įėjimo pakopu, tinkamu preciziniam signalų kondicionavimui, filtravimui ir matavimo grandinėms. Prietaisas skirtas naudoti analoginiuose sąsajos įėjimuose ir jutiklių sąsajose, kur svarbus signalo vientisumas ir minimali paklaida laikui bėgant bei kintant temperatūrai.

Privalumai

OPA2277PA pasižymi maža įėjimo poslinkio įtampa ir mažu poslinkio dreifu, užtikrindamas tikslų žemo dažnio veikimą ir ilgalaikį stabilumą. Mažas triukšmas ir gerai suderinta dviejų kanalų konfigūracija daro jį tinkamu diferenciniams ir nesimetriniams signalų takams. PDIP-8 korpusas palengvina kiauryminį prototipų kūrimą ir remontą, o precizinė vidinė konstrukcija sumažina išorinio derinimo poreikį daugelyje matavimo ir filtravimo taikymų.

Tinka

• Preciziniam signalų kondicionavimui ir žemo dažnio stiprinimui
• Jutiklių sąsajoms ir keitiklių signalų apdorojimui
• Matavimo ir duomenų rinkimo sąsajos įėjimams
• Aktyviam filtravimui ir mažo triukšmo pirminiams stiprintuvams

Pagrindinės specifikacijos

• Dvigubas operacinis stiprintuvas PDIP-8 korpuse
• Precizinė maža įėjimo poslinkio įtampa ir mažas poslinkio dreifas
• Mažas triukšmas, tinkamas žemo dažnio signalų takams
• Išėjimas nuo bėgio iki bėgio nenurodytas (naudokite rekomenduojamame maitinimo diapazone)
• Sukurtas veikti su vienu maitinimo šaltiniu arba dvipoliu maitinimu gamintojo nurodytame maitinimo diapazone

Kaip naudoti

Įstatykite OPA2277PA į suderinamą PDIP-8 lizdą arba prilituokite prie kiauryminio PCB kontakto, laikydamiesi teisingos išvadų orientacijos. Užtikrinkite rekomenduojamas maitinimo įtampas ir atsiekite maitinimo linijas aplinkkelio kondensatoriais arti korpuso, kad išlaikytumėte stabilumą ir sumažintumėte triukšmą. Konfigūruokite stiprintuvą norimoje topologijoje (invertuojančioje, neinvertuojančioje, diferencinėje ar aktyvaus filtro) vadovaudamiesi standartinėmis operacinių stiprintuvų projektavimo praktikomis; rekomenduojamų išorinių komponentų verčių ir kompensavimo metodų, atitinkančių konkrečius pralaidumo ir stabilumo reikalavimus, ieškokite įrenginio duomenų lape.

Rekomendacijos

Norint pasiekti geriausią precizinį veikimą, naudokite tinkamas PCB išdėstymo technikas: trumpus įėjimo takelius, vientisą įžeminimo plokštę ir vietinį atsiejimą. Kur įmanoma, išlaikykite subalansuotas įėjimo šaltinio varžas ir venkite didelių nuolatinės srovės poslinkių įėjimuose. Patikrinkite šilumines sąlygas ir laikykitės rekomenduojamo maitinimo diapazono, kad išlaikytumėte mažo dreifo ir triukšmo charakteristikas.
