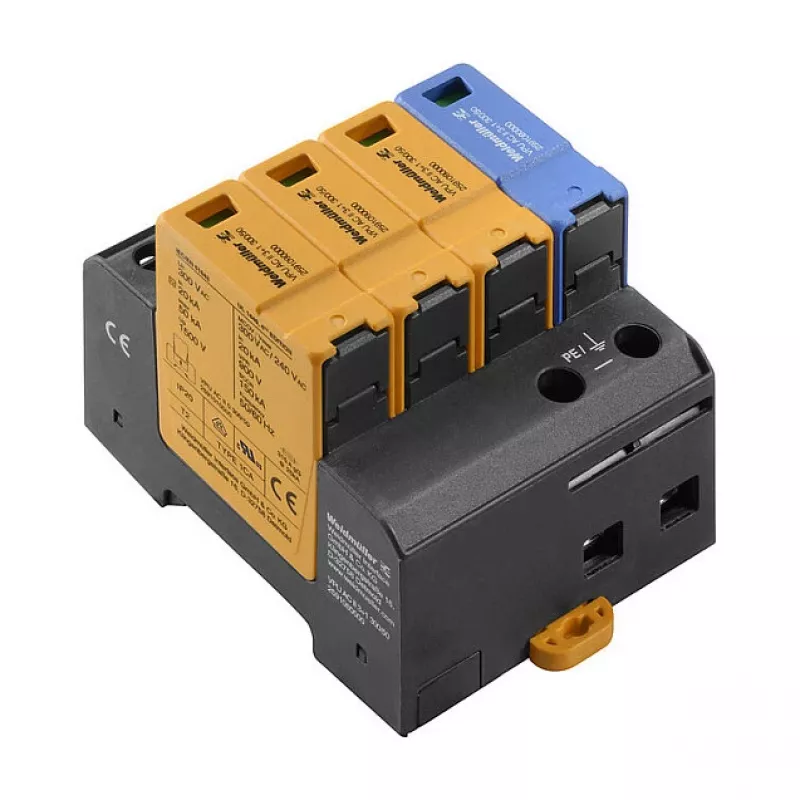

Weidmüller VPU AC II 3+1 300/50 Apsaugos nuo viršįtampių įtaisas 2 tipas, 3 fazės + nulis, 300 V AC, 20 kA/40 kA, DIN bėgelis

„Weidmüller VPU AC II 3+1 300/50“ yra aukštos kokybės 2 tipo apsaugos nuo viršįtampių įtaisas (SPD), skirtas trifazėms kintamosios srovės sistemoms su nuliniu laidu. Jis užtikrina patikimą apsaugą nuo trumpalaikių viršįtampių pramoninėse ir komercinėse instaliacijose, užtikrindamas prijungtos įrangos saugumą ir ilgaamžiškumą.

Privalumai

Patvarus 2 tipo apsauga su didele iškrovos talpa (Imax 40 kA) sudėtingoms aplinkoms. Kompaktiškas 4 TE modulinis dizainas taupo vietą DIN bėgelyje. Vizuali būsenos indikacija (žalia/raudona) leidžia greitai patikrinti. Platus darbinės temperatūros diapazonas (-40 °C iki 80 °C) užtikrina veikimą ekstremaliomis sąlygomis.

Tinka

• Trifaziams kintamosios srovės skirstomiesiems skydams
• Pramoninėms valdymo sistemoms
• Komercinių pastatų elektros infrastruktūrai
• Telekomunikacijų ir duomenų centrų maitinimo linijoms

Pagrindinės specifikacijos

• SPD tipas: 2 tipas (II klasė)
• Tinklo konfigūracija: 3 fazės + nulis (3+1)
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos įtampos lygis (Up) L-N: ≤ 1,4 kV
• Apsaugos įtampos lygis (Up) N-PE: ≤ 1,4 kV
• Atsako laikas: < 25 ns
• Montavimas: DIN bėgelis 35 mm
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, liepsną slopinantis
• Polių skaičius: 4
• Modulinis plotis: 4 TE (72 mm)

Rekomendacijos

Siekiant optimalios apsaugos, montuokite šį SPD pagrindiniame skirstomajame skyde. Užtikrinkite tinkamą įžeminimą ir koordinaciją su žemesnio lygio apsaugos nuo viršįtampių įtaisais. Reguliariai tikrinkite būsenos indikatorių; jei raudonas, pakeiskite.
