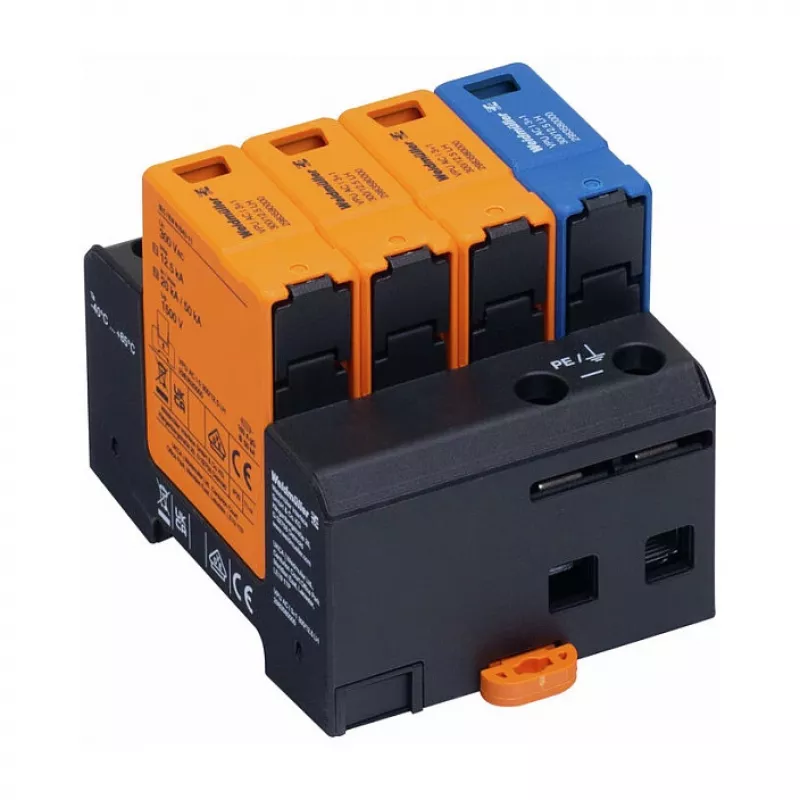

WEI VPU AC I 3+1 300/12.5 LH Type 1 apsaugos nuo viršįtampių įtaisas TT, TN-S, TN-C-S sistemoms

Elektros sistemos nuolat susiduria su trumpalaikių viršįtampių grėsme, kurią sukelia žaibo smūgiai ir perjungimo procesai. Be tinkamos apsaugos, jautri įranga gali būti pažeista arba sunaikinta, o tai lemia brangias prastovas. WEI VPU AC I 3+1 300/12.5 LH yra 1 tipo apsaugos nuo viršįtampių įtaisas (SPD), skirtas atlaikyti tiesioginius žaibo smūgio sroves su išskirtiniu patikimumu, užtikrinant, kad jūsų įrenginys išliktų saugus ir veiktų.

Kam jis skirtas

Šis apsaugos nuo viršįtampių įtaisas idealiai tinka pramoninėms, komercinėms ir gyvenamosioms patalpoms, kuriose apsauga nuo tiesioginių žaibo smūgių yra kritiškai svarbi. Jis specialiai pritaikytas TT, TN-S ir TN-C-S įžeminimo sistemoms, todėl yra universalus pasirinkimas šiuolaikiniams elektros tinklams. Nesvarbu, ar atnaujinate esamą apsaugos sistemą, ar įrengiate naują įrangą, VPU AC I užtikrina patikimą pirmąją apsaugos liniją.

Pagrindinės savybės

• 1 tipo (I klasės) apsauga: Geba išleisti dalines žaibo sroves su 10/350 µs bangos forma.
• 3+1 konfigūracija: Užtikrina optimalią apsaugą trifazėms sistemoms su atskira N-PE apsauga.
• Aukšta impulsinė srovė: Atlaiko 12,5 kA vienam poliui ir iki 50 kA bendrai, užtikrinant puikų viršįtampių sugėrimą.
• Pažangi technologija: Derina MOV (varistorių) L-N/L-PE grandinėms ir kibirkšties tarpą N-PE grandinei, subalansuodama našumą ir ilgaamžiškumą.
• Vizuali būsenos indikacija: Žalias/raudonas indikatorius, leidžiantis greitai įvertinti būseną.
• Tvirtinimas ant DIN bėgelio: Kompaktiškas 4 polių dizainas tinka standartiniams 35 mm bėgeliams, kad būtų lengva montuoti.

Specifikacijos

• Tipas: 1 tipo (I klasės) apsaugos nuo viršįtampių įtaisas
• Konfigūracija: 3+1 (3 fazės + N-PE)
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC (L-N/L-PE), 300 V AC (N-PE)
• Vardinė įtampa (Un): 230/400 V AC
• Impulsinė srovė (Iimp): 12,5 kA vienam poliui (10/350 µs), 50 kA bendra
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): < 1,5 kV (L-N/L-PE), < 1,5 kV (N-PE)
• Reagavimo laikas: < 25 ns
• Įžeminimo sistemos: TT, TN-S, TN-C-S
• Montavimas: DIN bėgelis 35 mm
• Polių skaičius: 4
• Darbinė temperatūra: -40 °C iki 80 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas (UL 94 V-0)
• Standartai: IEC 61643-11 / EN 61643-11

Patarimai

Įrenkite šį apsaugos nuo viršįtampių įtaisą kuo arčiau įvado, paprastai po pagrindinio grandinės pertraukiklio. Užtikrinkite tinkamą įžeminimą ir potencialų išlyginimą, kad apsauga būtų maksimali. Reguliariai tikrinkite būsenos indikatorių ir pakeiskite įtaisą, jei jis rodo raudoną. Siekiant visapusiškos apsaugos, apsvarstykite galimybę kaskadiškai suderinti 1, 2 ir 3 tipo SPD įtaisus.
