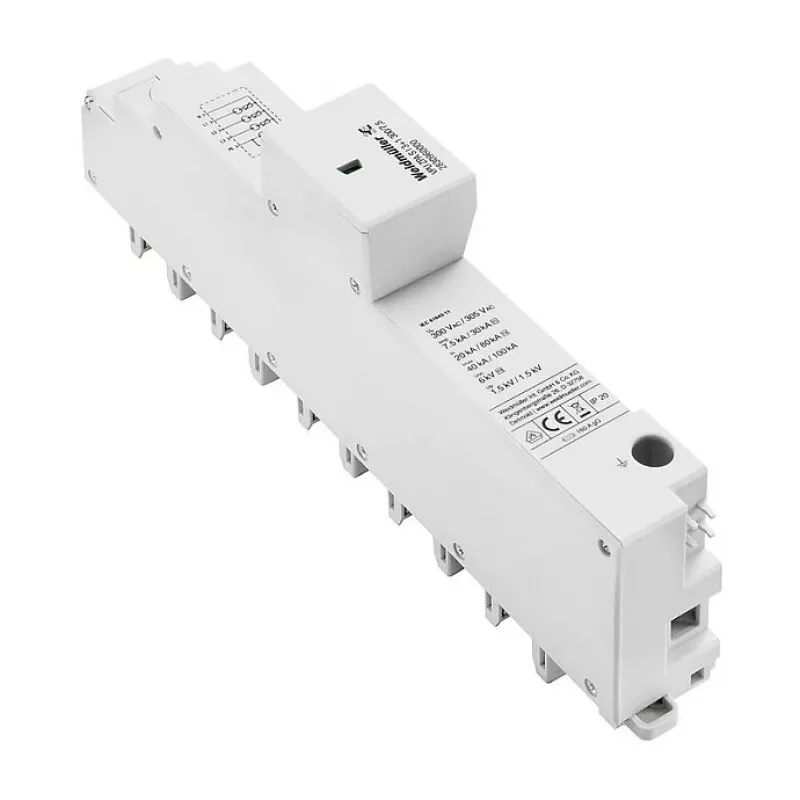

Weidmüller VPU ZPA S I 3+1 300/7.5 Type 1 apsaugos nuo viršįtampių įtaisas

Su 7,5 kA impulsine srove vienam poliui (10/350 µs) ir 30 kA bendra iškrovos talpa, šis Type 1 apsaugos nuo viršįtampių įtaisas užtikrina patikimą žemos įtampos elektros skirstymo sistemų apsaugą. Sukurtas TN-S ir TT tinklams, 3+1 konfigūracija sujungia tris fazinius laidus ir vieną nulį, užtikrindama visapusišką apsaugą nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių.

Apžvalga

Weidmüller VPU ZPA S I 3+1 300/7.5 yra aukštos kokybės viršįtampių iškroviklis, skirtas montuoti prie įvado arba pagrindinio skirstomojo skydo. Jis naudoja pažangią kibirkšties tarpelio technologiją, kad saugiai nukreiptų didelės energijos viršįtampius į žemę, apsaugodamas toliau esančią įrangą nuo pažeidimų. Įtaisas skirtas maksimaliai nuolatinei 300 V kintamosios srovės įtampai, todėl tinka įvairioms pramoninėms ir komercinėms reikmėms.

Pagrindiniai privalumai

• Didelė iškrovos talpa: 7,5 kA vienam poliui (10/350 µs) ir 30 kA bendra impulsinė srovė
• Žemas apsaugos įtampos lygis ≤ 1,5 kV efektyviai įrangos apsaugai
• Greitas atsako laikas mažiau nei 25 ns
• Vizuali būsenos indikacija (žalia/raudona) greitam būklės patikrinimui
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C
• Kompaktiškas montavimas ant DIN bėgelio TS 35
• Patvarus termoplastinis korpusas su UL 94 V-0 degumo klase

Techniniai duomenys

• SPD tipas: Type 1 (Class I) pagal IEC/EN 61643-11
• Polių skaičius: 3+1 (TN-S, TT sistemoms)
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC
• Impulsinė srovė (Iimp) vienam poliui: 7,5 kA (10/350 µs)
• Bendra impulsinė srovė (Iimp total): 30 kA (10/350 µs)
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Atsako laikas: < 25 ns
• Apsaugos technologija: Aukštos kokybės kibirkšties tarpelis
• Montavimas: DIN bėgelis TS 35
• Prijungimas: Varžtiniai gnybtai
• Laidininko skerspjūvis: 1,5 - 35 mm² (vientisas), 1,5 - 25 mm² (lankstus)
• Maksimalus atsarginis saugiklis: 315 A gG
• Darbinė temperatūra: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Būsenos indikacija: Vizuali (žalia/raudona)
• Korpuso medžiaga: Termoplastikas (UL 94 V-0)
• Standartai: IEC 61643-11, EN 61643-11

Mūsų vertinimas

Kritinės svarbos įrenginiams, kur prastovos nepriimtinos, šis Weidmüller apsaugos nuo viršįtampių įtaisas pasižymi išskirtiniu našumu ir patikimumu. Dėl didelės iškrovos talpos ir greito atsako jis yra ideali pirmoji apsaugos linija nuo žaibo sukeltų viršįtampių, užtikrinanti prijungtos įrangos ilgaamžiškumą.
