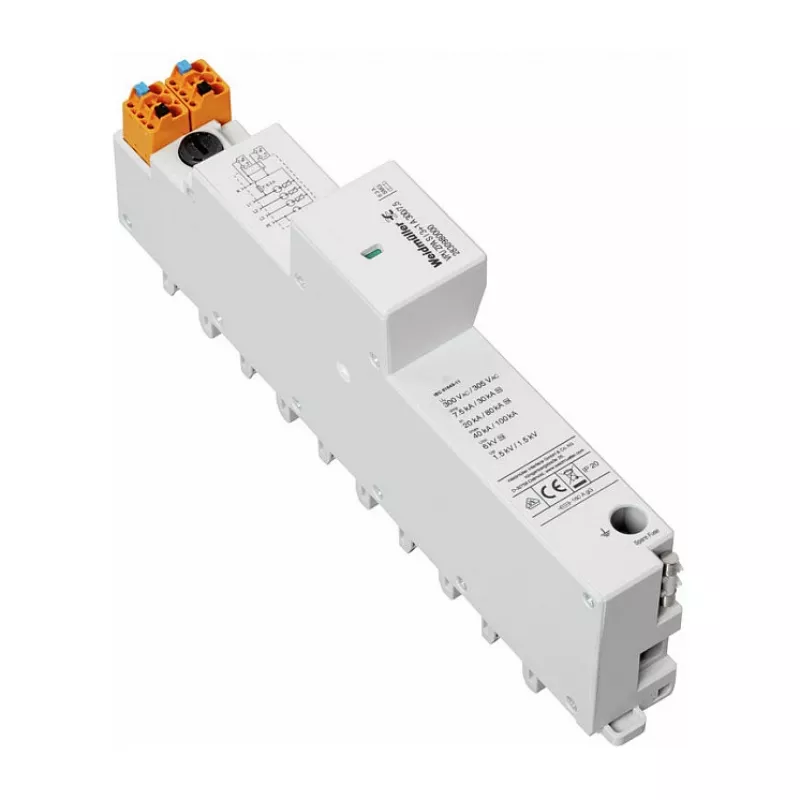

WEI VPU ZPA S I 3+1 RA 300/7.5 Žaibo srovės iškroviklis elektros tinklams

1 tipo žaibo srovės iškroviklis su kibirkšties tarpelio technologija, skirtas 3+1 konfigūracijoms TN-S ir TT elektros tinkluose. Pagrindinis jo privalumas – saugus impulsinių srovių iki 7,5 kA (10/350 µs) vienam poliui išlydymas, užtikrinantis patikimą apsaugą nuo tiesioginių žaibo smūgių įvade.

Privalumai

Kibirkšties tarpelio technologija užtikrina itin žemą įtampos apsaugos lygį (≤1,5 kV) ir didelį lydinčiosios srovės gesinimo pajėgumą (50 kA rms). Integruotas nuotolinio signalizavimo kontaktas leidžia aktyviai stebėti įrenginį, o kompaktiškas DIN bėgelio dizainas supaprastina montavimą skirstomuosiuose skyduose. Termoplastinis, liepsną slopinantis korpusas užtikrina ilgaamžiškumą ir saugumą.

Tinka

• Pagrindiniams skirstomiesiems skydams gyvenamuosiuose ir komerciniuose pastatuose
• Pramoninėms maitinimo sistemoms, kurioms reikalinga 1 tipo apsauga nuo viršįtampių
• TN-S ir TT įžeminimo sistemoms su 3+1 grandinės konfigūracija
• Programoms, kurioms reikalingas nuotolinis būsenos stebėjimas per signalizavimo kontaktą

Pagrindinės specifikacijos

• SPD tipas: 1 tipas / I klasė
• Tinklo konfigūracija: 3+1 (TN-S, TT)
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs) vienam poliui
• Impulsinė srovė (Iimp): 7,5 kA (10/350 µs) vienam poliui
• Bendra impulsinė srovė (Iimp bendra): 30 kA (10/350 µs)
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Lydinčiosios srovės gesinimo pajėgumas (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Reagavimo laikas (tA): < 100 ns
• Montavimas: DIN bėgelis 35 mm
• Nuotolinio signalizavimo kontaktas: Taip
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: Termoplastikas, liepsną slopinantis
• Atitiktis standartams: IEC 61643-11, EN 61643-11

Rekomendacijos

Siekiant optimalios apsaugos, šį iškroviklį montuokite pagrindiniame skirstomajame skyde, kuo arčiau įvado. Užtikrinkite tinkamą įžeminimą ir naudokite išorinį saugiklį, parinktą pagal vietinius reglamentus. Reguliariai tikrinkite būseną per nuotolinio signalizavimo kontaktą, kad išlaikytumėte sistemos vientisumą.
