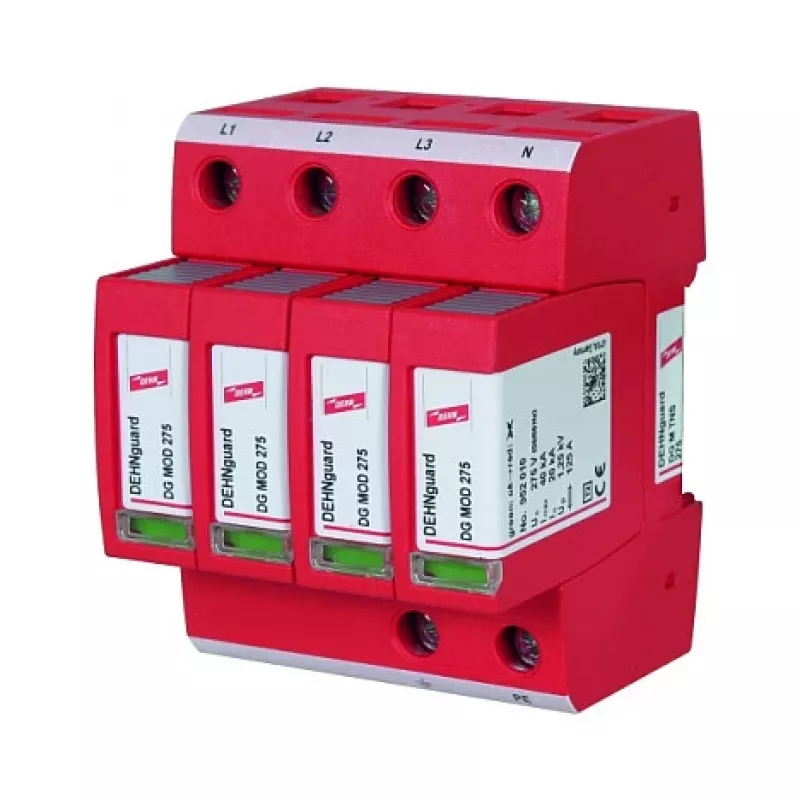

DEHNguard DG M TNS 275 2 tipo viršįtampių ribotuvas 3+1 polių 230/400 V AC

2 tipo apsaugos nuo viršįtampių įtaisas, skirtas TNS elektros sistemoms, užtikrinantis patikimą apsaugą nuo trumpalaikių viršįtampių, kurių didžiausias iškrovos srautas yra 40 kA vienam poliui. DEHNguard DG M TNS 275 sujungia tris didelės energijos varistorių grandines fazės ir nulio apsaugai bei specialų kibirkštinį tarpą nuliui ir įžeminimui, užtikrindamas visapusišką žemos įtampos įrenginių apsaugą.

Privalumai

Integruotas terminis atjungiklis garantuoja saugų atjungimą perkrovos atveju, o vizualinis būsenos indikatorius (žalia/raudona) suteikia tiesioginį būklės stebėjimą. Kompaktiškas 4 modulių DIN bėgelio korpusas supaprastina montavimą skirstomuosiuose skyduose, o didelis trumpojo jungimo atsparumas 50 kA užtikrina patikimumą net esant sunkioms gedimo sąlygoms.

Tinka

• Trifazėms + nulis (TNS) žemos įtampos elektros paskirstymo sistemoms
• Jautrios elektroninės įrangos apsaugai pramoninėse ir komercinėse patalpose
• Montavimui prie įvado arba paskirstymo skyduose pagal IEC 61643-11
• Modernizavimo ir naujos statybos projektams, kuriems reikalinga 2 tipo apsauga nuo viršįtampių

Pagrindinės specifikacijos

• Sistemos konfigūracija: TNS (3 fazės + nulis + įžeminimas)
• Vardinė įtampa (U_n): 230 / 400 V AC
• Didžiausia nuolatinė darbinė įtampa (U_c): 275 V AC
• Vardinis iškrovos srautas (I_n) (8/20 µs): 20 kA vienam poliui
• Didžiausias iškrovos srautas (I_max) (8/20 µs): 40 kA vienam poliui
• Apsaugos įtampos lygis (U_p) esant I_n: ≤ 1.2 kV
• Reagavimo laikas (t_A): < 25 ns
• Trumpojo jungimo atsparumas (I_SCCR): 50 kA RMS
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Didžiausias laidininko skerspjūvis: 35 mm² kietas / 25 mm² suvytas

Rekomendacijos

Siekiant optimalios apsaugos, DEHNguard DG M TNS 275 montuokite kuo arčiau įvado, laidus laikydami trumpus ir tiesius. Žaibui linkusiose vietose derinkite su 1 tipo apsaugomis prieš srovės šaltinį ir koordinuokite su 2 tipo įrenginiais žemyn srovės kryptimi, kad apsaugotumėte galinę įrangą. Rekomenduojama periodiškai tikrinti būsenos indikatorių, kad būtų užtikrintas nuolatinis veikimas.
